取り付け手順

注記:
  • アイソレーションユニットを安定した面に取り付けてください。アイソレーションユニットまたは USB/RS-422/485 変換アダプターをコードで吊るした状態のままにしないでください。

  • 配線の位置に注意してください。コードが重なっているとノイズが発生する可能性があります。

  • USB/RS-422/485 変換アダプターを本製品に取り付ける場合は、以下と同様の手順を使用します。

  • ST-6200WA の場合は、本製品以外の場所に取り付けてください。

手順

作業内容

1

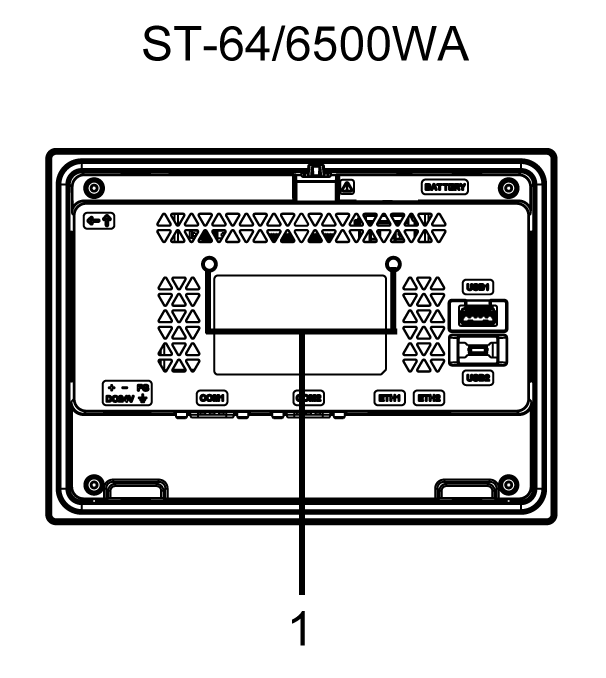

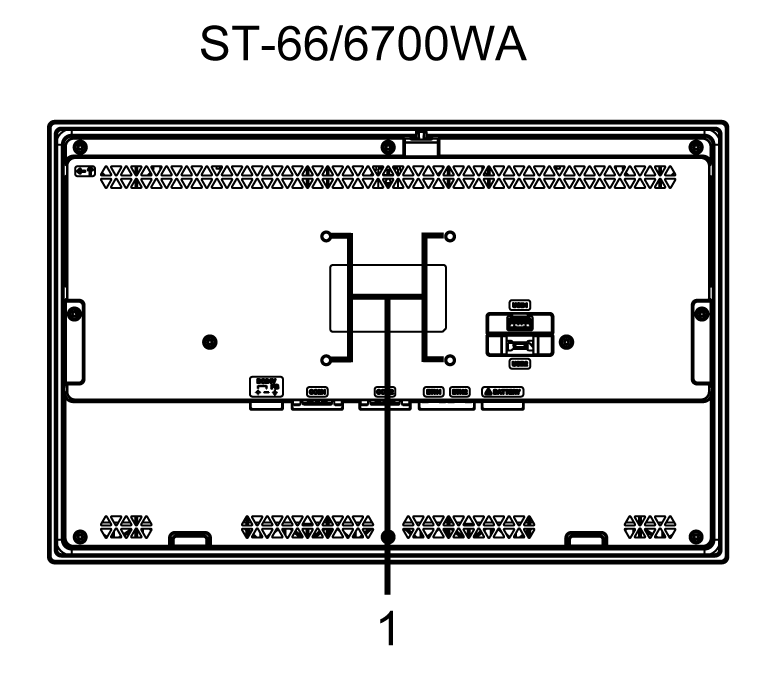

本製品の後部にある 2 つのネジ穴の位置を確認します。

1 ネジ穴

2

アイソレーションユニットに付属の 2 つの取り付けネジのうち 1 つを、本製品に取り付けます。適正な締め付けトルクは 0.5 N•m (4.4 lb-in) です。

1 取り付けネジ

A 本製品

3

アイソレーションユニットを本製品に取り付けます。

2 アイソレーションユニット

A 本製品

4

アイソレーションユニットを矢印の方向にスライドして、アイソレーションユニットが手順 2 のネジに引っかかるようにします。

A 本製品

5

もう 1 つの取り付けネジでアイソレーションユニットを固定します。適正な締め付けトルクは 0.5 N•m (4.4 lb-in) です。

A 本製品
