ST6000-MM01-FR_04

Procédure d'installation

NOTE:
  • Fixez l'unité d'isolement sur une surface stable. N'accrochez pas l'unité d'isolement ou l'adaptateur de conversion USB/RS-422/485 par son cordon.

  • Faites attention lors du placement des câbles. Les câbles qui se chevauchent peuvent provoquer du bruit.

  • Suivez les mêmes procédures ci-dessous pour installer l'adaptateur de conversion USB/RS-422/485 sur le produit.

  • Pour l'équipement ST-6200WA, fixez sur n'importe quelle pièce sauf le produit.

Étape

Action

1

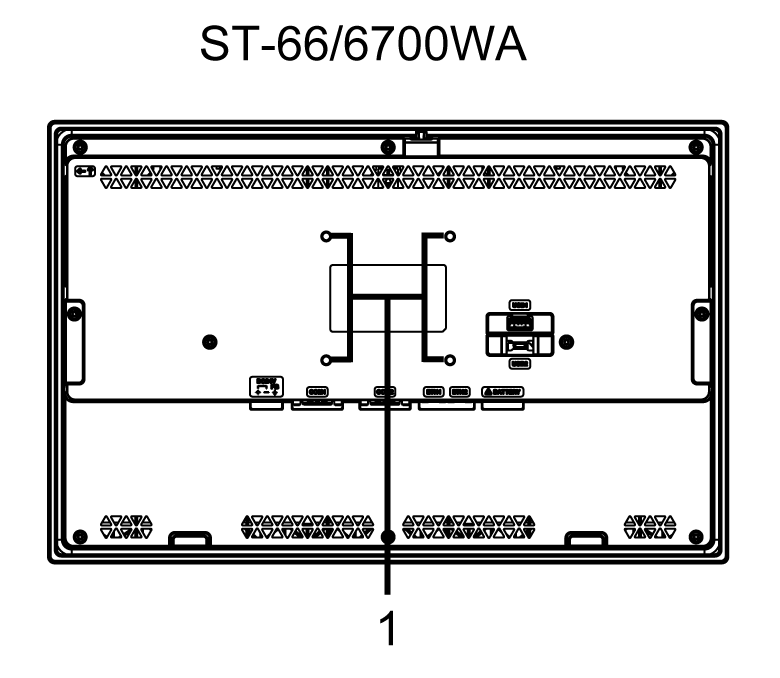

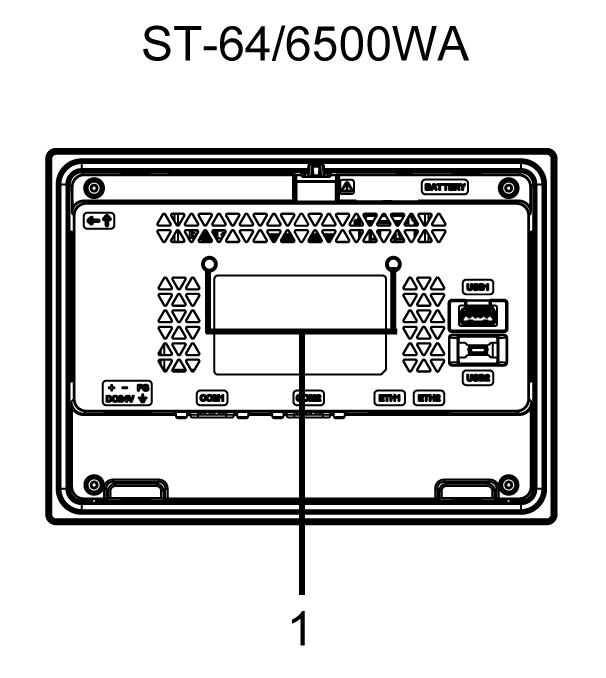

Vérifiez les emplacements des deux trous de vis à l'arrière de le produit.

1Trou de vis

2

Installez l'un des deux vis de fixation incluses dans le module d'isolement à ce produit. Utilisez un couple de 0,5N•m (4,4lb-in).

1Vis de fixation

A Ce produit

3

Fixez le module d'isolement sur le produit.

2Unité d'isolement

A Ce produit

4

Glissez l'unité d'isolement dans le sens de la flèche pour qu'elle soit accrochée par la vis de l'étape2.

A Ce produit

5

Fixez solidement le module d'isolement à l'aide d'une autre vis de fixation. Utilisez un couple de 0,5 N•m (4,4 lb-in).

A Ce produit
