USB クランプ Type A (1 ポート)

USBデバイスを使用する場合は、USBケーブル抜け防止クランプをUSBインターフェイスに取り付け、USBケーブルの接続が外れることを防止してください。

危険
爆発の危険性 ST-6•00WA 用電源を遮断するか、危険区域でないことが確認できない限り、装置の切り離しをしないでください。本製品にコネクターを取り付ける場合、または本製品からコネクターを取り外す場合は、その前に給電を止めてください。電源、通信、および付属品の接続はポートに過剰な応力がかからないように行ってください。設置場所を決定するときは、振動環境を考慮してください。電源、通信、および外部のケーブルはパネルまたはキャビネットにしっかりと取り付けてください。市販の USB ケーブルのみを使用してください。非発火性 USB 機器以外は接続しないでください。 USB (micro-B) インターフェイスはメンテナンスやデバイス設定時の一時的な接続でのみ使用してください。本製品は危険区域内で使用しないでください。 USB インターフェイスを使用する前に USB ケーブルが USB クランプを使って固定されているか確認してください。上記の指示に従わないと、死亡または重傷を負うことになります。

危険

爆発の危険性

ST-6•00WA 用

上記の指示に従わないと、死亡または重傷を負うことになります。

警告
爆発の危険性 ST-6•00TA 用電源と入出力 (I/O) の配線が Class I、 Division 2 の配線方法に従って行なわれているか確認してください。 Class I、Division 2 への適合性を損なうおそれがあるので代替部品は使用しないでください。電源を遮断するか、危険区域でないことが確認できない限り、装置の切り離しをしないでください。本製品にコネクターを取り付ける場合、または本製品からコネクターを取り外す場合は、その前に給電を止めてください。電源、通信、および付属品の接続はポートに過剰な応力がかからないように行ってください。設置場所を決定するときは、振動環境を考慮してください。電源、通信、および外部のケーブルはパネルまたはキャビネットにしっかりと取り付けてください。市販の USB ケーブルのみを使用してください。非発火性 USB 機器以外は接続しないでください。 Class I、Division 2、Groups A、B、C、D の危険区域での使用に適しています。 USB インターフェイスを使用する前に USB ケーブルが USB クランプを使って固定されているか確認してください。上記の指示に従わないと、死亡、重傷、または機器の損傷を負う可能性があります。

警告

爆発の危険性

ST-6•00TA 用

上記の指示に従わないと、死亡、重傷、または機器の損傷を負う可能性があります。

注記: クリップのエッジは薄い形状のため手指を切らないようにご注意ください。

手順	作業内容

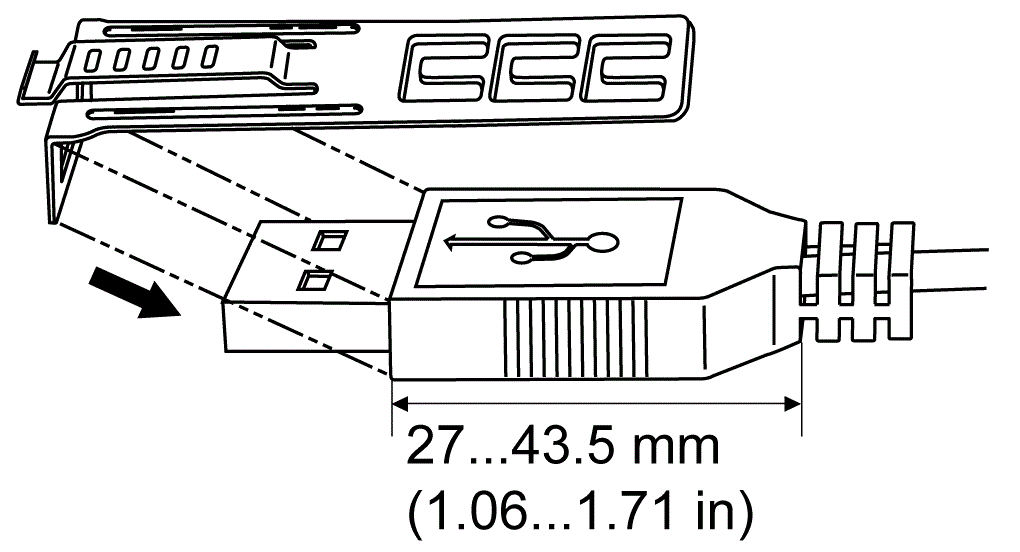

1	クリップと USB ケーブルのコネクターシェルの USB マークのついた面を重ね合わせます。クリップは、USB ケーブルのコネクターの長さが 27～43.5 mm (1.06～1.71 in) まで対応できます。

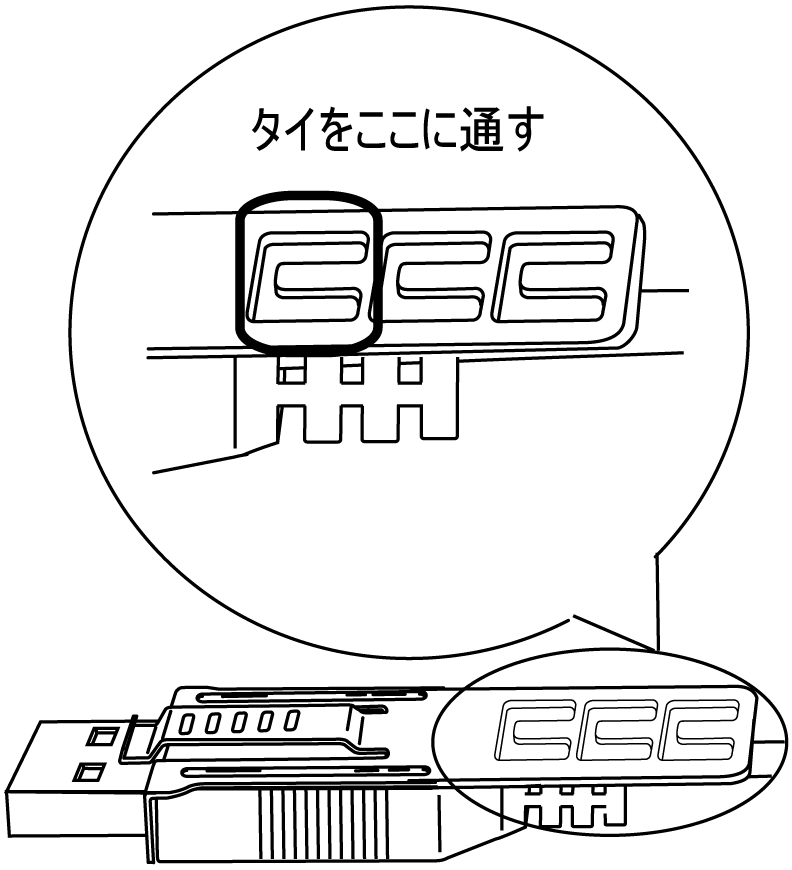

2	クリップと USB ケーブルのコネクターシェルの面を重ね合わせ、クリップを固定する穴の位置を決めます。確実に固定するために、クリップの穴は、コネクターシェルの根元から一番近いものを選んでください。

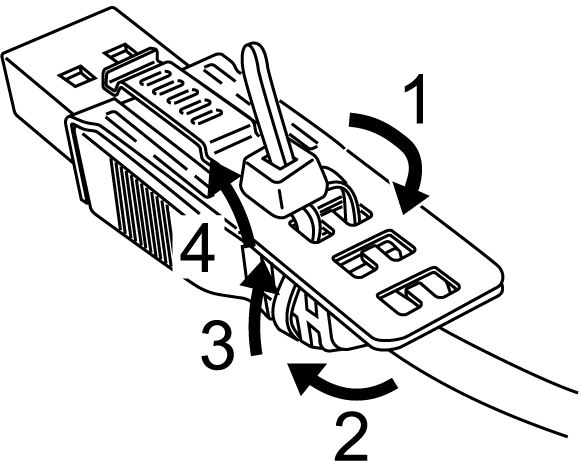

3	図のように、タイをクリップの穴に通します。次に、USB ケーブルがタイの輪の中を通るようにタイを回してヘッドに少し通すと、クリップが USB ケーブルに固定されます。注記: あらかじめヘッドの向きを確認しUSB ケーブルがタイの輪の中を通った状態でタイをヘッドに通せるようにしてください。 PFXZCBCLUSA1 (Pro-face 製) 付属のタイ、または、幅 4.8 mm (0.19 in)、厚さ 1.3 mm (0.05 in) の市販品で代用できます。

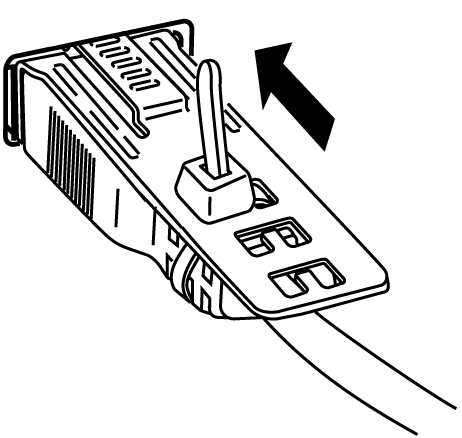

4	手順 3 の USB ケーブルを、クリップのグリップを押しながら、USB ホストインターフェイスにしっかり奥まで差し込みます。クリップのツメが本製品にひっかかり USB ケーブルが抜けないことを確認してください。

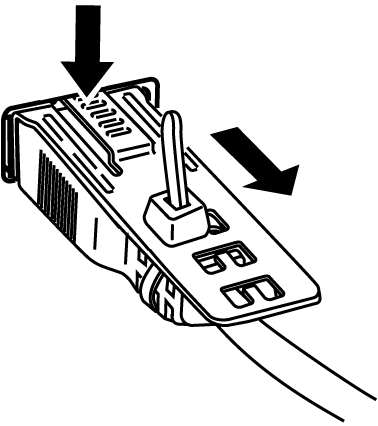

クリップのグリップ部を押し込みながらUSBケーブルを抜きます。
