Montageverfahren
-
Bringen Sie die Isolierungseinheit auf einer stabilen Oberfläche an. Lassen Sie die Isolierungseinheit oder USB/RS-422/485 Konvertierungsadapter nicht an ihrem Kabel hängen.
-
Vorsicht bei der Verdrahtung. Sich überlappende Kabel können Störungen verursachen.
-
Die Montage des USB/RS-422/485-Konvertierungsadapters in dieses Produkt entspricht der folgenden Vorgehensweise.
-
Das ST-6200WA kann an jedes Teil montiert werden außer an dieses Produkt.
|
Schritt |
Aktion |
|---|---|
|
1 |

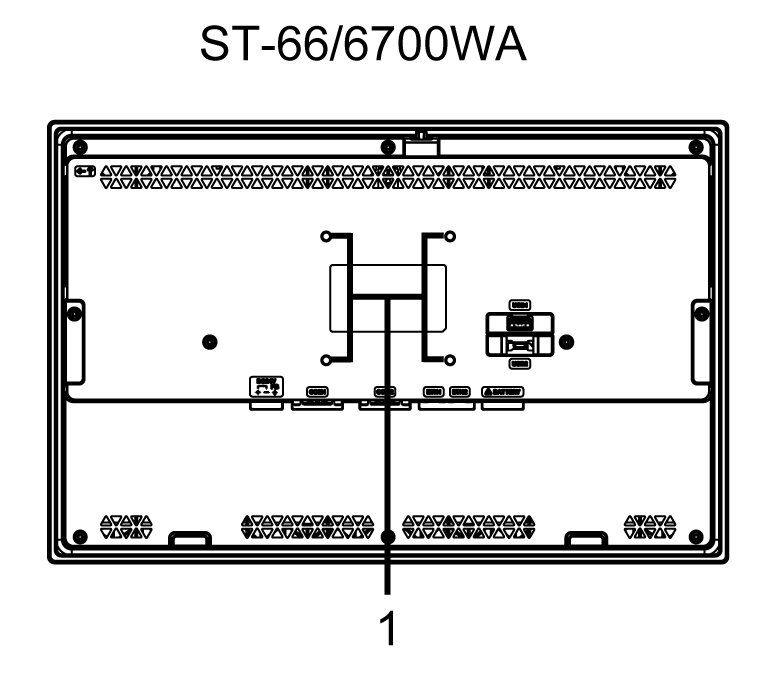

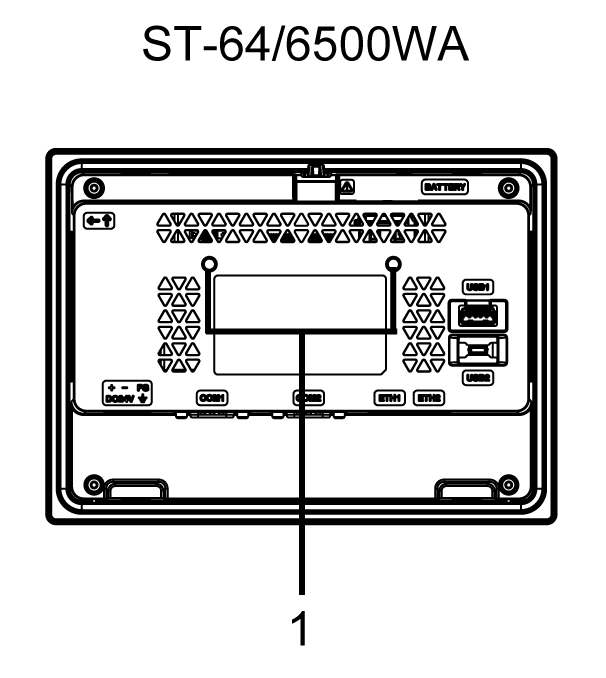

Überprüfen Sie die Stellen der zwei Schraubenlöcher an der Rückseite des dieses Produkt.
1 Schraubenloch |
|
2 |
Montieren Sie eine der in der Isolierungseinheit befindlichen zwei Befestigungsschrauben in dieses Produkt. Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4lb-in).
1 Befestigungsschraube A Dieses Produkt |
|
3 |
Setzen Sie die Isolierungseinheit in dieses Produkt ein.
2 Isolierungseinheit A Dieses Produkt |
|
4 |
Schieben Sie die Isolierungseinheit in Pfeilrichtung, so dass die Isolierungseinheit sich an der Schraube aus Schritt 2 einhängt.
A Dieses Produkt |
|
5 |
Sichern Sie die Isolierungseinheit mit einer weiteren Befestigungsschraube. Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).
A Dieses Produkt |
