ST6000-MM01-JA_04

各部名称 (ST-6200WA)

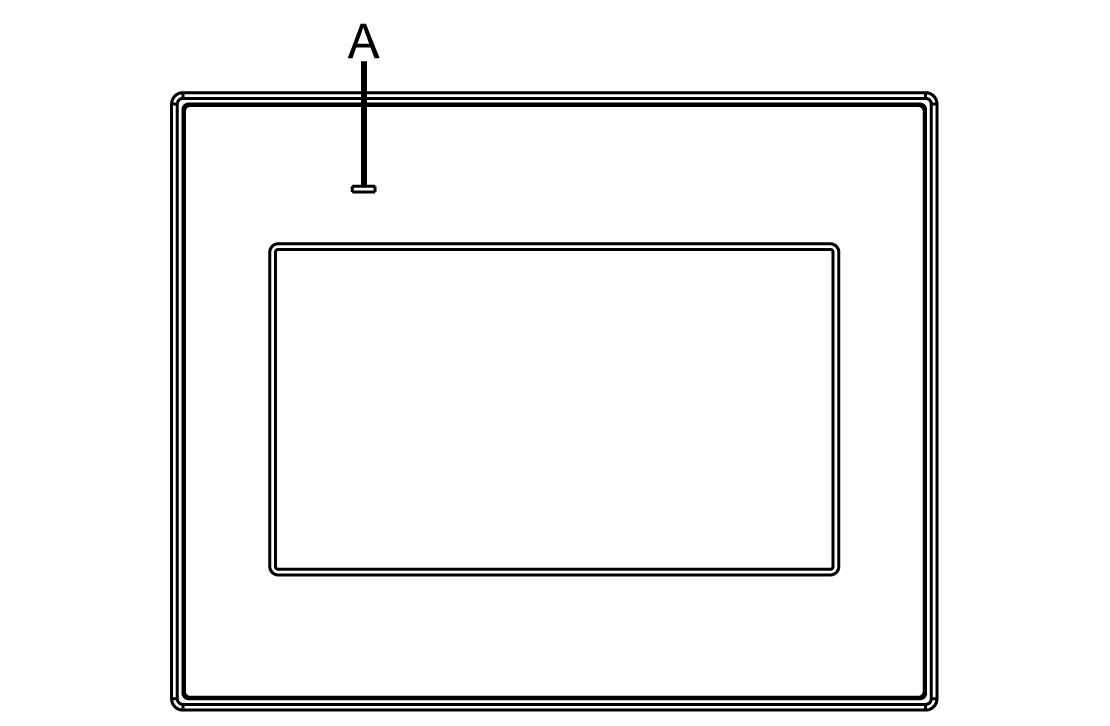

正面図

上面図

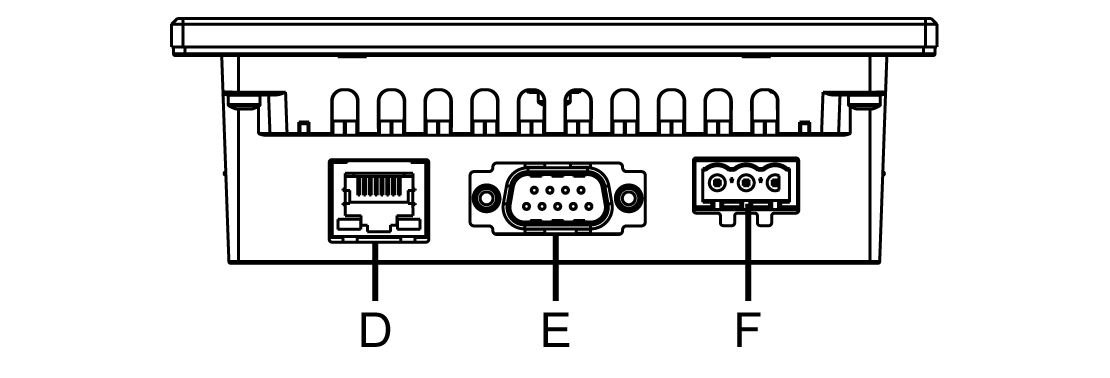

底面図

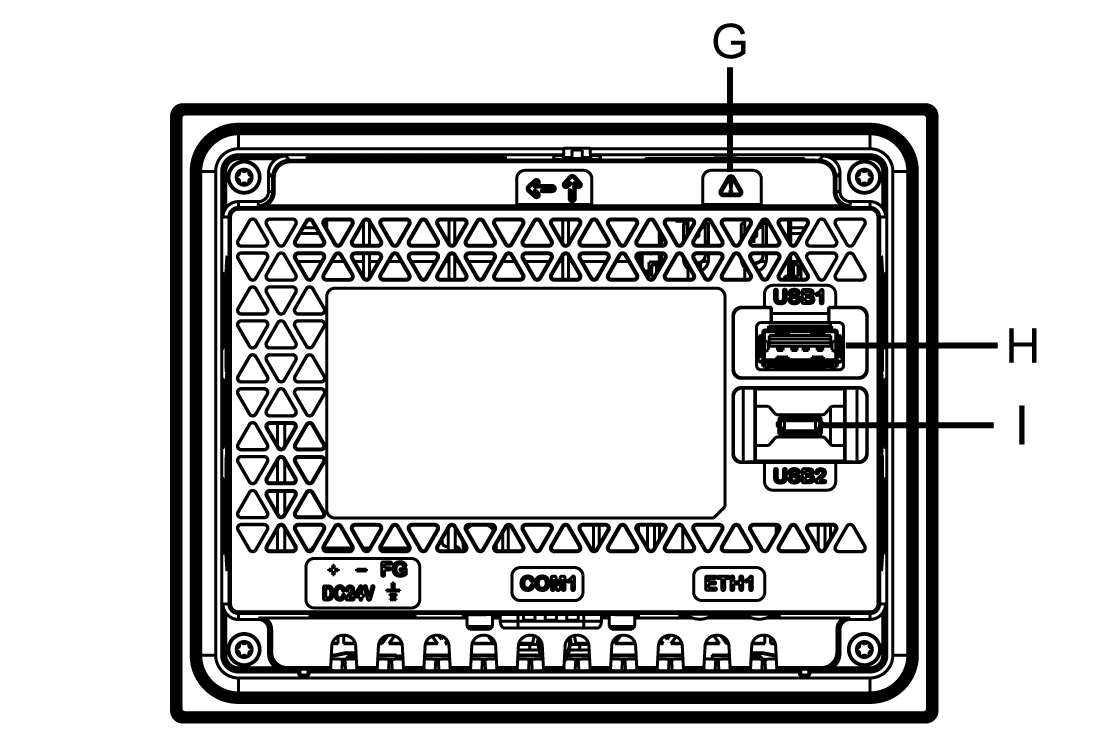

背面図

A: ステータス LED

B: バッテリースロット

C: フック

D: イーサネットインターフェイス (ETH1)

E: シリアルインターフェイス (RS-232C/422/485) (COM1)

F: 電源コネクター

G: 安全警告記号*1

H: USB (Type A) インターフェイス

I: USB (micro-B) インターフェイス

*1 「電池の交換」に記載されている安全警告を指しています。 電池の交換

警告
装置の意図しない動作
  • 製品に電源ケーブルによる電源供給がない状態で、USB (micro-B) ケーブルを使用して製品とパソコンを接続しないでください。
  • ホストコントローラーなどの機器と通信する前に、USB (micro-B) ケーブルを抜いてください。
上記の指示に従わないと、死亡、重傷、または機器の損傷を負う可能性があります。
