설치 절차
주의:
-
Isolation Unit을 안정된 표면에 연결하십시오. Isolation Unit 또는 USB/RS-422/485 변환 어댑터를 코드로 매달아 두지 마십시오.
-
전선 배치에 유의하십시오. 코드가 겹치면 잡음을 일으킬 수 있습니다.
-
USB/RS-422/485 변환 어댑터를 디스플레이 장치에 설치하는 절차는 다음과 같습니다.
-
ST-6200WA의 경우 이 제품을 제외한 어느 부품에든 부착하십시오.
|
단계 |
동작 |
|---|---|
|
1 |

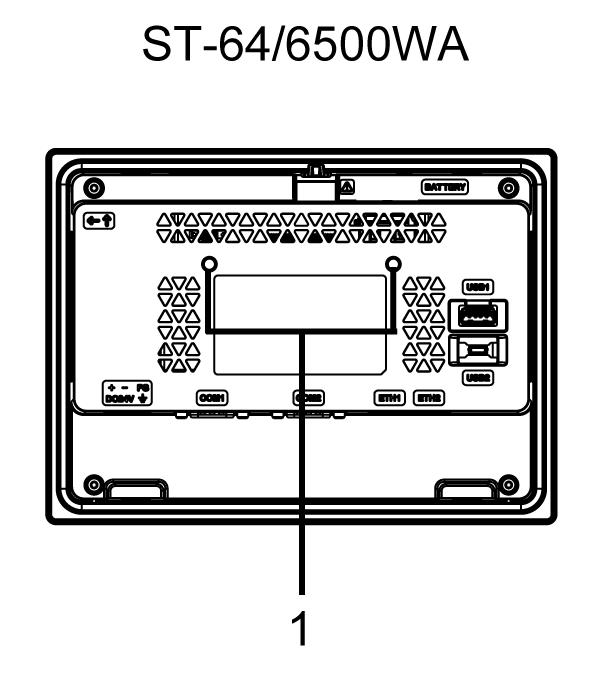

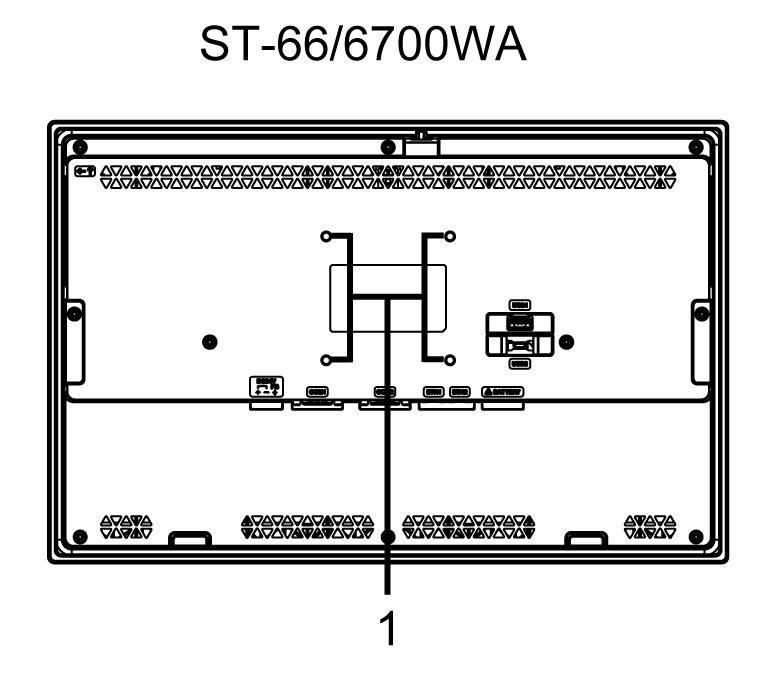

이 제품의 뒷면에 있는 두 개의 나사 구멍 위치를 확인하십시오.
1 나사 구멍 |
|
2 |
아이솔레이션 유닛에 포함된 연결 나사 두 개 가운데 한 개를 이 제품에 설치합니다. 0.5 N•m (4.4 lb-in) 의 토크를 사용하십시오.
1 연결 나사 A 이 제품 |
|
3 |
아이솔레이션 유닛을 이 제품에 연결하십시오.
2 Isolation Unit A 이 제품 |
|
4 |
Isolation Unit을 화살표 방향으로 밀어 2단계의 나사에 걸리도록 합니다.
A 이 제품 |
|
5 |
다른 연결 나사로 아이솔레이션 유닛을 제자리에 고정하십시오. 0.5 N•m (4.4 lb-in) 의 토크를 사용하십시오.
A 이 제품 |
