Procedimiento de instalación
-
Monte la unidad de aislamiento en una superficie estable. No deje la unidad de aislamiento o el Adaptador de conversión USB/RS-422/485 colgado del cable.
-
Tenga cuidado con la colocación del cable. Los cables superpuestos puede producir ruido.
-
Siga los procedimientos a continuación para instalar el Adaptador de conversión USB/RS-422/485.
-
Para ST-6200WA, conéctela a cualquier pieza salvo a este producto.
|
Paso |
Acción |
|---|---|
|
1 |

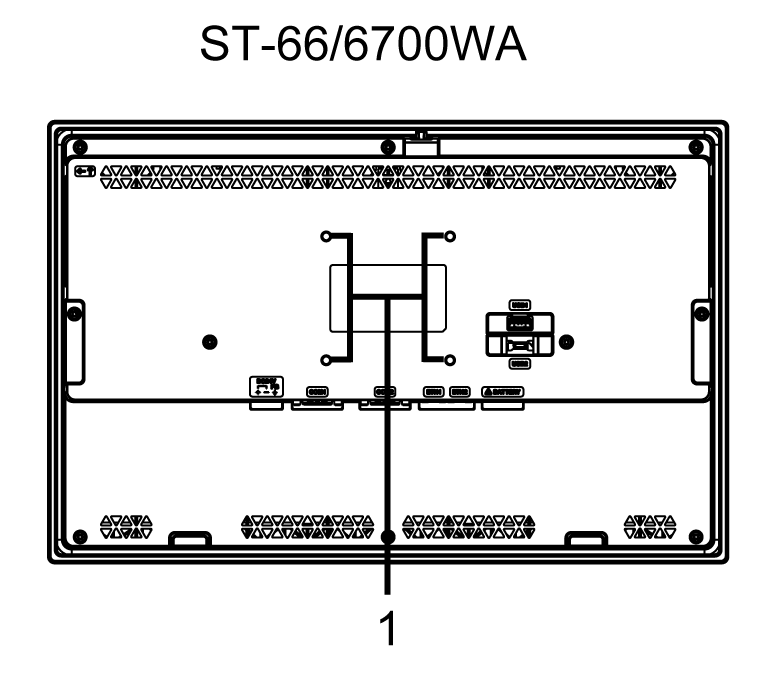

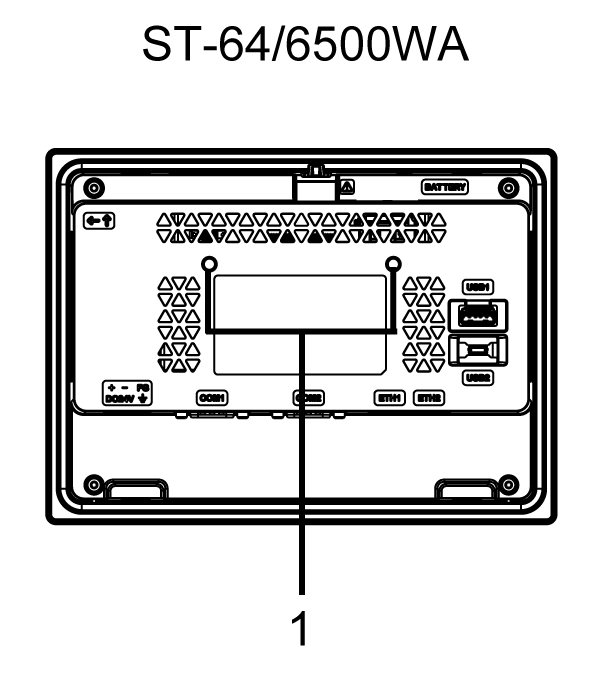

Verifique la ubicación de los dos orificios para los tornillos en la parte posterior de este producto.
1 orificio de tornillo |
|
2 |
Atornille uno de los tornillos de fijación incluidos en la unidad de aislamiento a este producto. Aplique un par de apriete de 0,5 N•m (4,4 lb-in).
1 Tornillo de fijación A Este producto |
|
3 |
Coloque la unidad de aislamiento en este producto.
2 Unidad de aislamiento A Este producto |
|
4 |
Deslice la unidad de aislamiento en la dirección de la flecha de manera que la unidad se enganche al tornillo del paso 2.
A Este producto |
|
5 |
Sujete la unidad de aislamiento en la posición correcta con otro tornillo de fijación. Aplique un par de apriete de 0,5 N•m (4,4 lb-in).
A Este producto |
