安装步骤

注:
  • 将隔离设备安装到稳定的平面。请勿使隔离设备或 USB/RS-422/485 转换适配器悬挂在导线上。

  • 注意导线位置。导线重叠可能会造成噪音。

  • 将 USB/RS-422/485 转换适配器安装到本产品与以下步骤相同。

  • 对于 ST-6200WA,可安装到本产品以外的任何部分。

步骤

操作

1

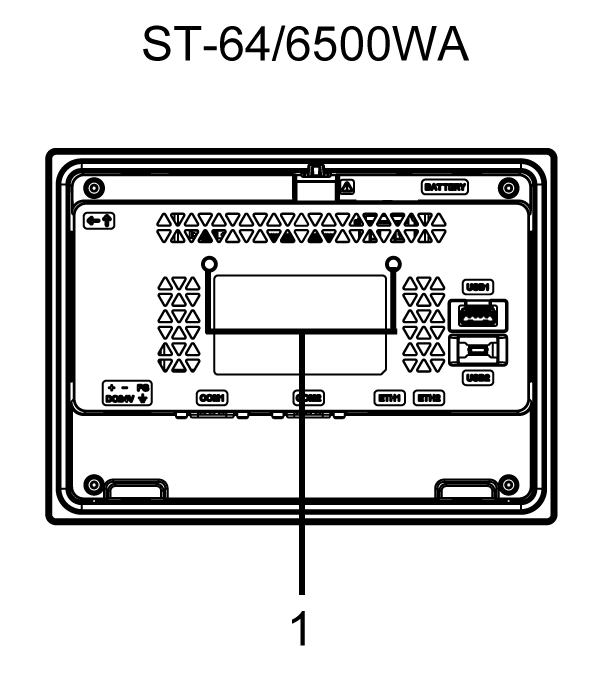

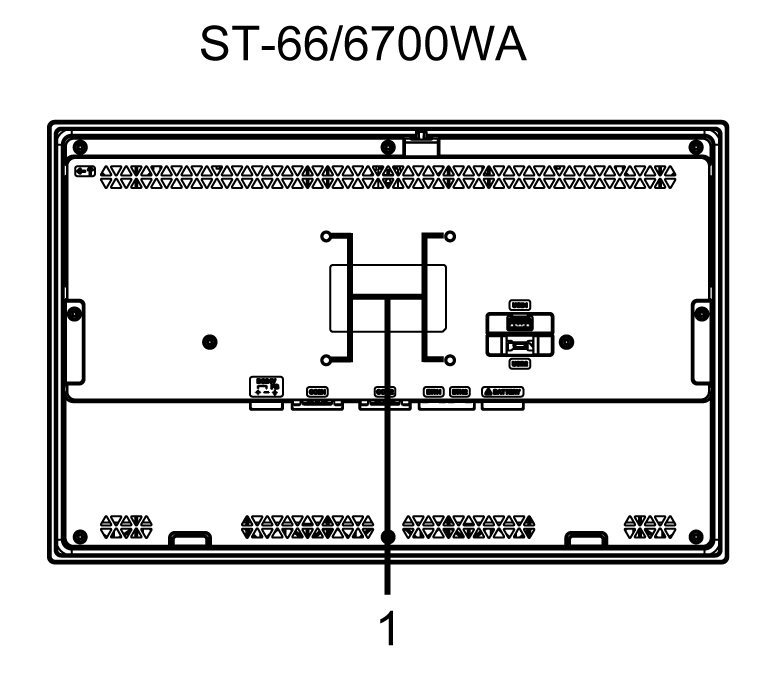

检查本产品后面两个螺钉孔的位置。

1 螺钉孔

2

将隔离设备中附带的两个安装螺钉中的一个安装到本产品。使用 0.5 N•m(4.4 lb-in) 的扭矩。

1 安装螺钉

A 本产品

3

将隔离设备装到本产品。

2 隔离设备

A 本产品

4

按箭头方向滑动隔离设备,使隔离设备被步骤 2 中的螺钉钩住。

A 本产品

5

用另一颗安装螺钉将隔离设备固定到位。使用 0.5 N•m (4.4 lb-in) 的扭矩。

A 本产品
