Abrazadera del cable USB Tipo A (1 puerto)

Cuando use un dispositivo USB, coloque una abrazadera del cable USB al interfaz de USB para evitar que se desconecte el cable USB.

PELIGRO
PELIGRO DE EXPLOSIÓN Para ST-6•00WA: No desconecte el equipo mientras el circuito está activo o a menos que se sepa que el área está libre de concentraciones inflamables. Corte la corriente antes de conectar o desconectar un conector de este producto. Compruebe que las conexiones de la alimentación, la comunicación y los accesorios no sobrecarguen los puertos. Tenga en cuenta la vibración en el entorno cuando tome esta determinación. Conecte firmemente los cables de alimentación, comunicación y accesorios externos al panel o al armario. Utilice solamente los cables USB disponibles comercialmente. Utilice solamente configuraciones de USB no inflamables. Use la interfaz USB (micro-B) para una conexión temporal solamente durante el mantenimiento y la configuración del dispositivo. No use este producto en ambientes peligrosos. Confirme que el cable USB ha sido sujetado con la abrazadera del cable USB antes de usar la interfaz USB. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE EXPLOSIÓN

Para ST-6•00WA:

No desconecte el equipo mientras el circuito está activo o a menos que se sepa que el área está libre de concentraciones inflamables.
Corte la corriente antes de conectar o desconectar un conector de este producto.
Compruebe que las conexiones de la alimentación, la comunicación y los accesorios no sobrecarguen los puertos. Tenga en cuenta la vibración en el entorno cuando tome esta determinación.
Conecte firmemente los cables de alimentación, comunicación y accesorios externos al panel o al armario.
Utilice solamente los cables USB disponibles comercialmente.
Utilice solamente configuraciones de USB no inflamables.
Use la interfaz USB (micro-B) para una conexión temporal solamente durante el mantenimiento y la configuración del dispositivo.
No use este producto en ambientes peligrosos.
Confirme que el cable USB ha sido sujetado con la abrazadera del cable USB antes de usar la interfaz USB.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
PELIGRO DE EXPLOSIÓN Para ST-6•00TA: Verifique que la alimentación y el cableado de entrada y salida (E/S) cumplan con los métodos de cableado para la Clase I, División 2. Si sustituye cualquier componente, puede anular la conformidad con la Clase I, División 2. No desconecte el equipo mientras el circuito está activo o a menos que se sepa que el área está libre de concentraciones inflamables. Corte la corriente antes de conectar o desconectar un conector de este producto. Compruebe que las conexiones de la alimentación, la comunicación y los accesorios no sobrecarguen los puertos. Tenga en cuenta la vibración en el entorno cuando tome esta determinación. Conecte firmemente los cables de alimentación, comunicación y accesorios externos al panel o al armario. Utilice solamente los cables USB disponibles comercialmente. Utilice solamente configuraciones de USB no inflamables. Adecuado para uso en lugares peligrosos de Clase I, División 2, Grupos A, B, C y D. Confirme que el cable USB ha sido sujetado con la abrazadera del cable USB antes de usar la interfaz USB. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

Para ST-6•00TA:

Verifique que la alimentación y el cableado de entrada y salida (E/S) cumplan con los métodos de cableado para la Clase I, División 2.
Si sustituye cualquier componente, puede anular la conformidad con la Clase I, División 2.
No desconecte el equipo mientras el circuito está activo o a menos que se sepa que el área está libre de concentraciones inflamables.
Corte la corriente antes de conectar o desconectar un conector de este producto.
Compruebe que las conexiones de la alimentación, la comunicación y los accesorios no sobrecarguen los puertos. Tenga en cuenta la vibración en el entorno cuando tome esta determinación.
Conecte firmemente los cables de alimentación, comunicación y accesorios externos al panel o al armario.
Utilice solamente los cables USB disponibles comercialmente.
Utilice solamente configuraciones de USB no inflamables.
Adecuado para uso en lugares peligrosos de Clase I, División 2, Grupos A, B, C y D.
Confirme que el cable USB ha sido sujetado con la abrazadera del cable USB antes de usar la interfaz USB.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

NOTA: Tenga cuidado cuando coloque la abrazadera. El clip tiene un borde afilado.

Paso	Acción

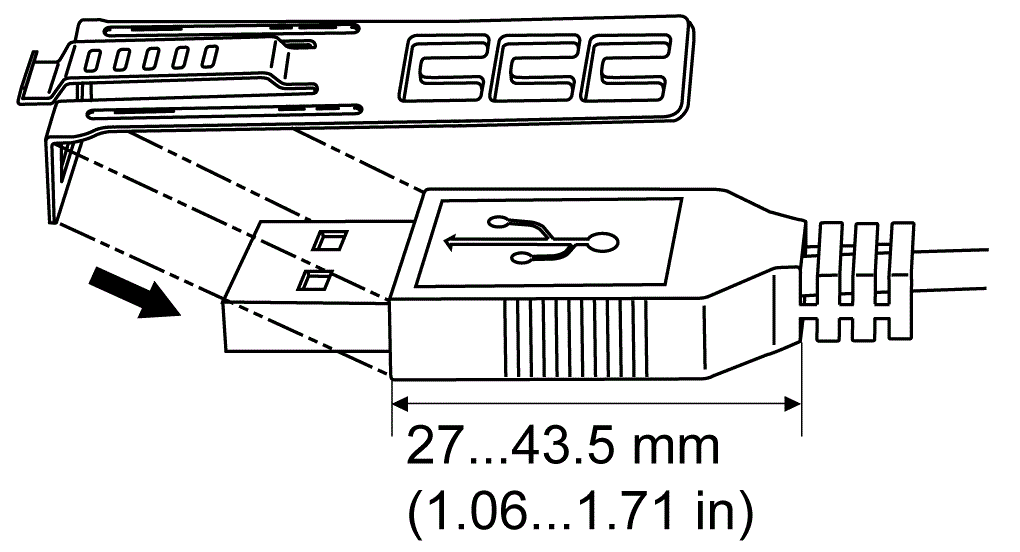

1	Coloque el clip en la cubierta del conector del símbolo de USB de modo que se superponga. El clip coincide con la longitud de 27 a 43,5 mm (1,06 a 1,71 in) del conector USB.

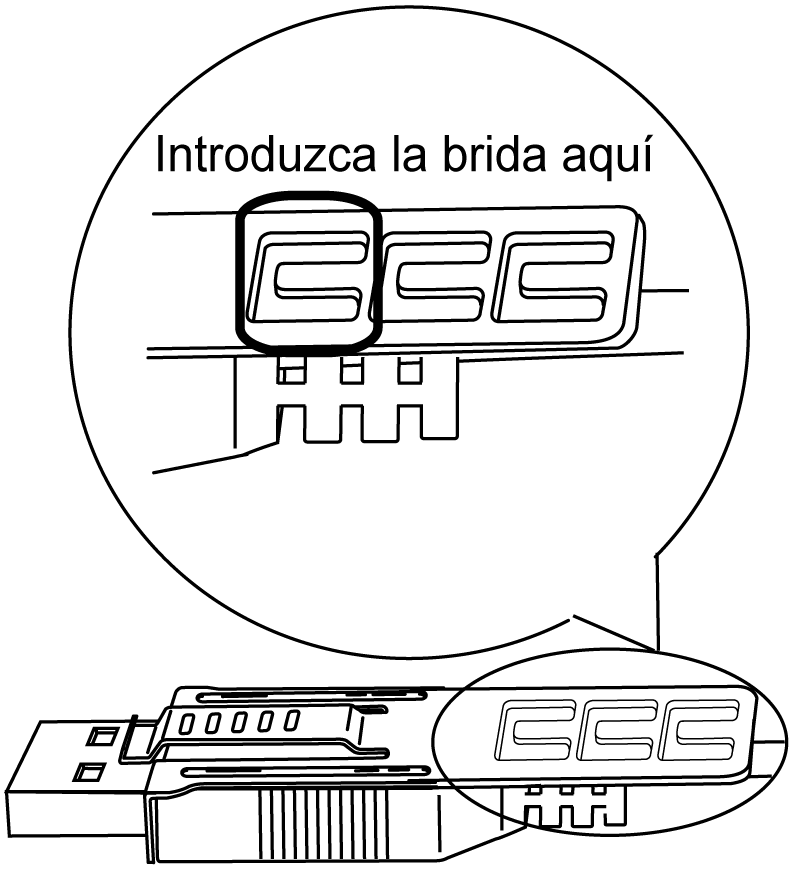

2	Alinee el clip y la cubierta del conector del cable USB. Ajuste la posición de los orificios donde ha colocado el clip. Para asegurar su estabilidad, seleccione la posición del orificio del clip más cercana a la base de la cubierta del conector.

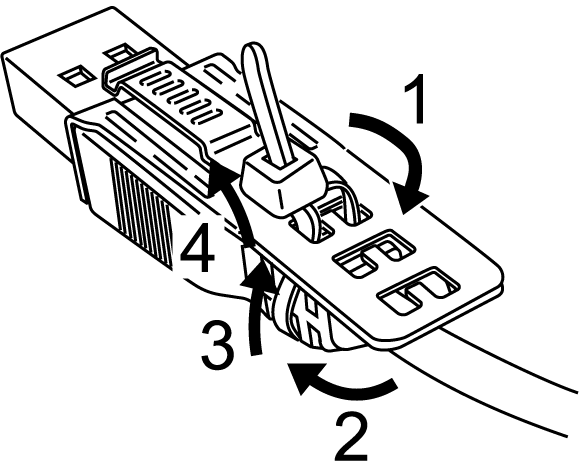

3	Tal como se muestra en el dibujo, pase la brida de cable por el orificio del clip. Luego gire la brida y pásela por la cabeza de modo que el cable USB pueda pasar por el centro del lazo de la brida. Ahora el clip está colocado al cable USB. NOTA: Compruebe la orientación de la cabeza de antemano. Asegúrese que el cable USB haya pasado por el centro del lazo de la brida y que ésta puede pasar por la cabeza. Puede sustituir la brida de cables que viene con PFXZCBCLUSA1 (de Pro-face), o con otras bridas disponibles comercialmente con un ancho de 4,8 mm (0,19 in) y un grosor de 1,3 mm (0,05 in).
4	Mientras presiona el área de agarre del clip, introduzca el cable del paso 3 completamente dentro de la interfaz del USB principal. Asegúrese de que la lengüeta de la pinza esté firmemente sujeta al cable USB conectado a este producto.

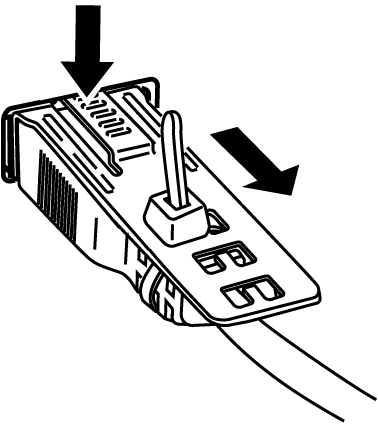

Extraiga el cable USB mientras presiona el área de agarre del clip.
