ST6000-MM01-IT_04

Morsetto serracavo USB Tipo A (1 porta)

Introduzione

Se si utilizza un dispositivo USB, attaccare un morsetto serracavo USB all'interfaccia USB per evitare che il cavo USB si possa scollegare.

PERICOLO
RISCHIO DI ESPLOSIONE
Per ST-6•00WA:
  • Non scollegare l'apparecchiatura mentre il circuito è in funzione, a meno di essere certi che l'area è priva di concentrazioni infiammabili.
  • Rimuovere l'alimentazione prima di attaccare e staccare qualsiasi connettore a/da questo prodotto.
  • Accertarsi che i collegamenti elettrici, di comunicazione e ad accessori non esercitino sollecitazioni eccessive sulle porte. Nella valutazione, tenere conto delle eventuali vibrazioni ambientali.
  • Verificare che i cavi di alimentazione, di comunicazione e di accessori esterni siano saldamente fissati al pannello o al cabinet.
  • Usare solo cavi USB reperibili in commercio.
  • Utilizzare solo configurazioni USB a prova di incendio.
  • Utilizzare l'interfaccia USB (micro-B) per il collegamento temporaneo solo durante la manutenzione e la configurazione del dispositivo.
  • Non utilizzare questo apparato in ambienti pericolosi.
  • Verificare che il cavo USB sia stato fissato con il morsetto serracavo USB prima di utilizzare l'interfaccia USB.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
RISCHIO DI ESPLOSIONE
Per ST-6•00TA:
  • Verificare che l'alimentazione e i collegamenti di ingresso e uscita (I/O) siano conformi ai metodi descritti in Classe I, Divisione 2.
  • La sostituzione di qualsiasi componente può compromettere l'idoneità alla Classe I, Divisione 2.
  • Non scollegare l'apparecchiatura mentre il circuito è in funzione, a meno di essere certi che l'area è priva di concentrazioni infiammabili.
  • Rimuovere l'alimentazione prima di attaccare e staccare qualsiasi connettore a/da questo prodotto.
  • Accertarsi che i collegamenti elettrici, di comunicazione e ad accessori non esercitino sollecitazioni eccessive sulle porte. Nella valutazione, tenere conto delle eventuali vibrazioni ambientali.
  • Verificare che i cavi di alimentazione, di comunicazione e di accessori esterni siano saldamente fissati al pannello o al cabinet.
  • Usare solo cavi USB reperibili in commercio.
  • Utilizzare solo configurazioni USB a prova di incendio.
  • Adatto all'uso in siti pericolosi di Classe I, Divisione 2, Gruppi A, B, C, D.
  • Verificare che il cavo USB sia stato fissato con il morsetto serracavo USB prima di utilizzare l'interfaccia USB.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Fissaggio morsetto serracavo USB tipo A (1 porta)

NOTA: Attenzione alle dita. Il bordo della molletta è tagliente.

Passo

Azione

1

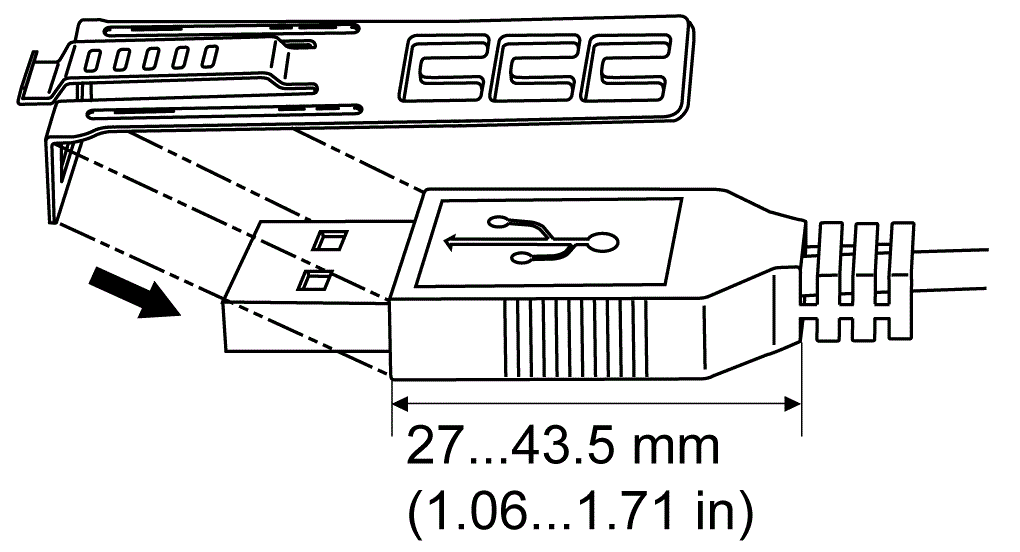

Montare la molletta sulla protezione del connettore sul segno USB in modo che si sovrapponga. La molletta corrisponde alla lunghezza da 27 a 43,5 mm (da 1,06 a 1,71 in) del connettore USB.

2

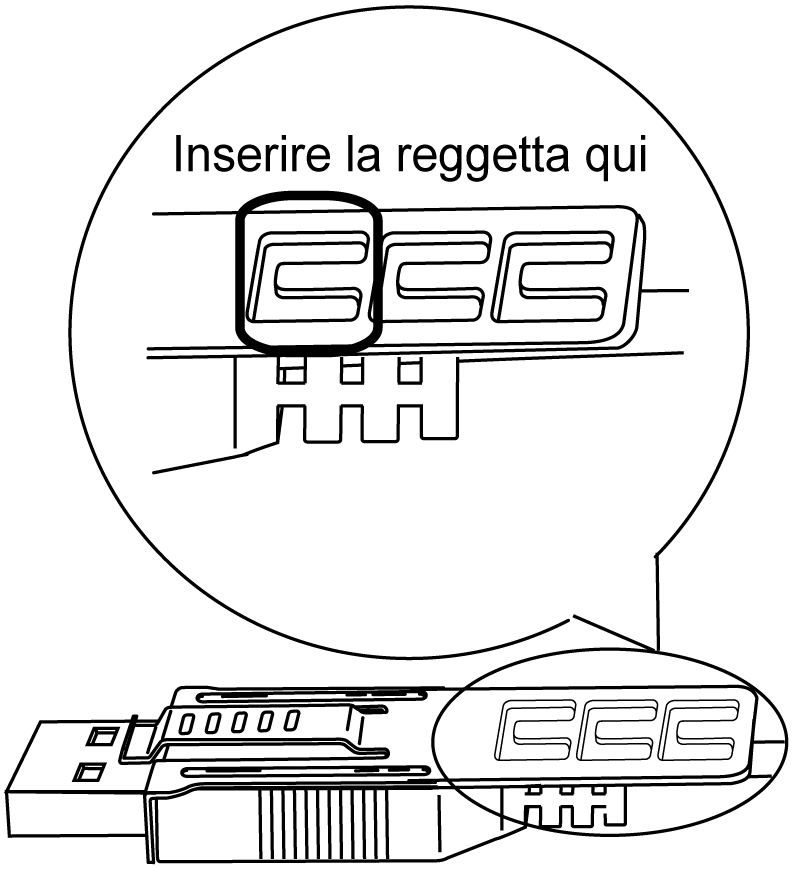

Allineare la molletta e la protezione del connettore del cavo USB. Regolare la posizione dei fori in cui si attacca la molletta. Per garantire la stabilità, scegliere la posizione molletta-foro più vicina alla base della protezione del connettore.

3

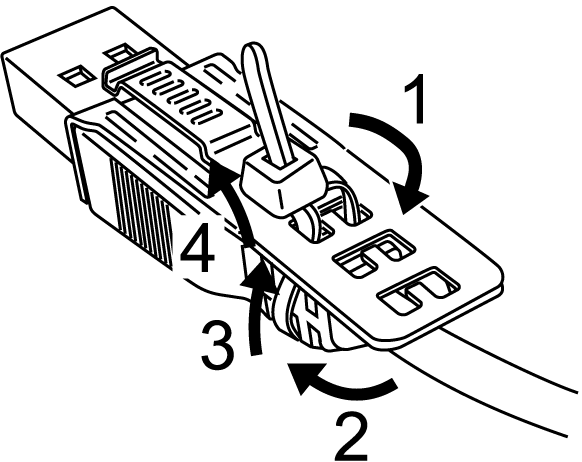

Come illustrato, far passare la fascetta attraverso il foro della molletta. Poi ruotare la fascetta e farla passare attraverso la testa in modo che il cavo USB possa passare attraverso il centro dell'anello della fascetta. La molletta ora è unita al cavo USB.

NOTA:
  • Verificare la direzione della testa in anticipo. Assicurarsi che il cavo USB sia dentro al centro dell'anello della fascetta e che questa possa passare attraverso la testa.

  • È possibile sostituire la fascetta fornita con PFXZCBCLUSA1 (prodotto da Pro-face), o altre fascette disponibili in commercio con altre di di larghezza 4,8 mm (0,19 in) e spessore di 1,3 mm (0,05 in).

4

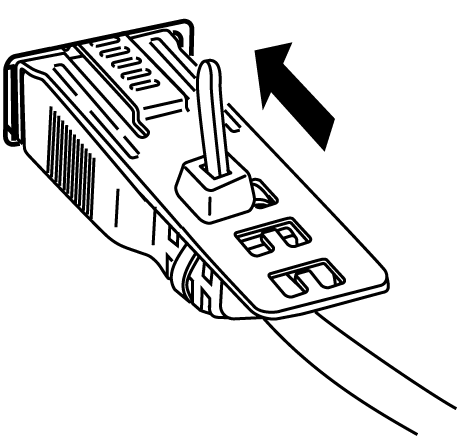

Mentre si preme l'impugnatura sulla molletta, inserire il cavo al Passo 3 completamente nell'interfaccia host USB. Assicurarsi che la linguetta della molletta sia assicurata sul cavo USB fissato al prodotto.

Rimuovere il morsetto per cavo USB tipo A (1 porta)

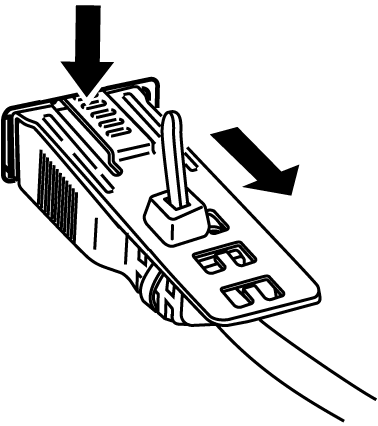

Rimuovere il cavo USB spingendo la sezione dell'impugnatura della molletta.
