USB 클램프 A형(1 포트)

USB 장치를 사용할 경우 USB 케이블 클램프를 USB 인터페이스에 부착하여 USB 케이블이 분리되는 것을 방지합니다.

위험
폭발 위험 ST-6•00WA의 경우: 회로가 작동 중이거나 해당 구역에 인화성 농축물이 없다는 것이 확인되지 않는 경우 장비를 분리하지 마십시오. 이 제품으로 이어지거나 이 제품에서 나오는 커넥터를 연결하거나 분리하기 전에 전원을 차단하십시오. 전원, 통신 및 부속품 연결부가 포트에 과도한 압력을 가하지 않도록 하십시오. 이러한 결정을 할 때는 해당 환경의 진동을 고려하십시오. 전원, 통신 및 외장 부속품 케이블을 패널 또는 캐비넷에 단단히 연결합니다. 시중에서 판매하는 USB 케이블만 사용하십시오. 비발화성 USB 구성만 사용하십시오. 장치의 유지보수 및 설정 중에만 임시 연결용 USB(마이크로 B) 인터페이스를 사용하십시오. 이 제품을 위험한 환경에서 사용하지 마십시오. USB 인터페이스를 사용하기 전에 USB 케이블에 USB 케이블 클램프가 부착되어 있는지 확인하십시오. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

위험

폭발 위험

ST-6•00WA의 경우:

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

경고
폭발 위험 ST-6•00TA의 경우: 전원, 입력 및 출력(I/O) 배선이 Class I, Division 2 배선 방법에 따라 되어 있는지 확인하십시오. 모든 구성 요소를 대체하면 Class I, Division 2에 대한 적합성이 저하 될 수 있습니다. 회로가 작동 중이거나 해당 구역에 인화성 농축물이 없다는 것이 확인되지 않는 경우 장비를 분리하지 마십시오. 이 제품으로 이어지거나 이 제품에서 나오는 커넥터를 연결하거나 분리하기 전에 전원을 차단하십시오. 전원, 통신 및 부속품 연결부가 포트에 과도한 압력을 가하지 않도록 하십시오. 이러한 결정을 할 때는 해당 환경의 진동을 고려하십시오. 전원, 통신 및 외장 부속품 케이블을 패널 또는 캐비넷에 단단히 연결합니다. 시중에서 판매하는 USB 케이블만 사용하십시오. 비발화성 USB 구성만 사용하십시오. Class I, Division 2, Group A, B, C, D 위험 장소에서 사용하기에 적합합니다. USB 인터페이스를 사용하기 전에 USB 케이블에 USB 케이블 클램프가 부착되어 있는지 확인하십시오. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.

경고

폭발 위험

ST-6•00TA의 경우:

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.

주의: 손가락을 조심하십시오. 클립 모서리가 날카롭습니다.

단계	동작

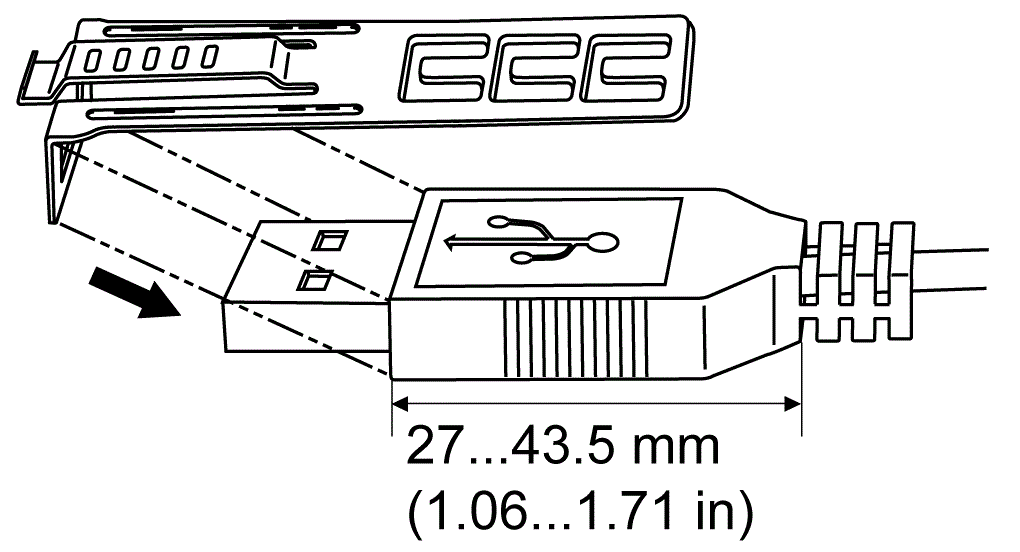

1	클립을 USB 표시 커넥터 셸에 서로 겹치도록 장착합니다. 클립은 USB 커넥터의 27 ~ 43.5 mm(1.06 ~ 1.71 in) 길이와 일치합니다.
2	클립과 USB 케이블 커넥터 셸을 정렬합니다. 클립이 부착되는 구멍의 위치를 조정합니다. 안정성을 보장하기 위해 커넥터 셸의 바닥부와 가장 가까운 클립 구멍 위치를 선택합니다.

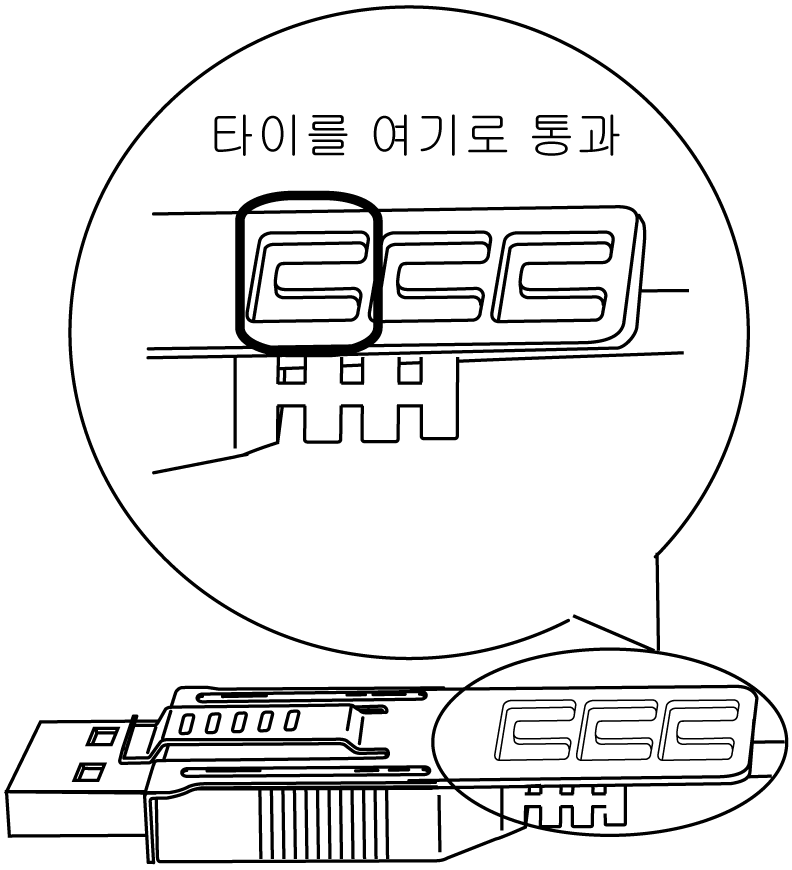

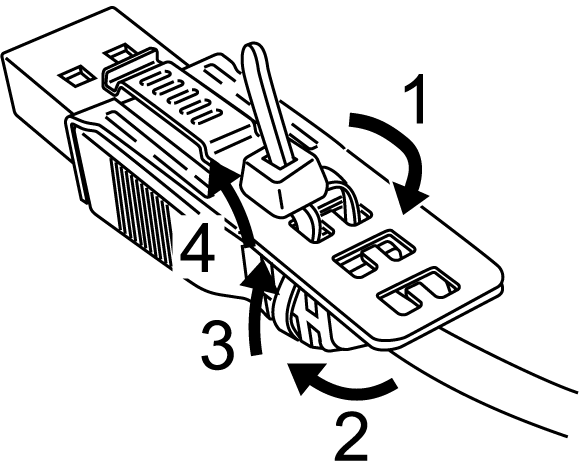

3	그림과 같이 타이를 클립 구멍으로 통과시킵니다. 다음으로 타이를 돌려 헤드를 관통시켜 USB 케이블이 타이 루프의 중앙을 관통할 수 있도록 합니다. 이제 클립이 USB 케이블에 부착되었습니다. 주의: 헤드의 방향을 사전에 점검하십시오. USB 케이블이 타이 루프의 중앙을 통과하는지, 타이가 헤드를 관통할 수 있는지 확인하십시오. PFXZCBCLUSA1 (Pro-face 제품)과 함께 제공된 타이로 대체하거나 시중에서 판매하는 폭 4.8 mm(0.19 in) 및 두께 1.3 mm(0.05 in)인 다른 타이로 대체할 수 있습니다.

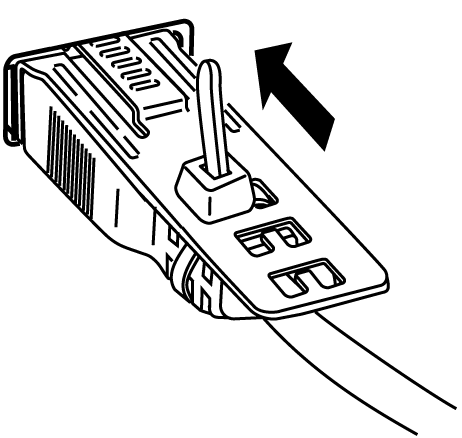

4	클립의 그립 부분을 누른 상태에서 단계 3의 케이블을 USB 호스트 인터페이스에 끝까지 삽입합니다. 클립 탭이 이 제품에 부착된 USB 케이블에 단단히 고정되었는지 확인하십시오.

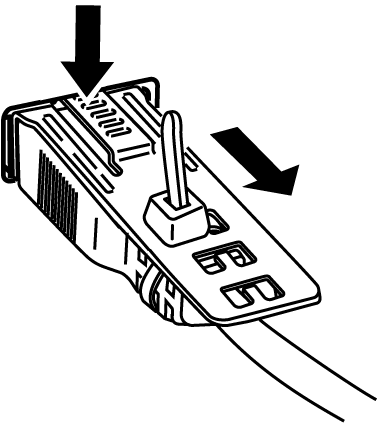

클립의 그립 부분을 밀면서 USB 케이블을 제거합니다.
