ST6000 系列 – 硬件手册

ST6000-MM01-CS_04

A 型 USB 电缆夹 (1 个端口)

简介

使用USB设备时，在USB接口处安装USB电缆紧固夹，可防止USB电缆松脱。

危险

爆炸危险

用于 ST-6•00WA:

电路通电时，请勿断开设备，除非知道该区域没有达到易燃水平。
把任何连接器连接到产品或从产品中拔下之前，请一定要先关闭电源。
确保电源、通讯和附件连接没有让端口承受过多压力。考虑振动环境。
将电源线、通讯电缆和外部附件电缆牢固地连接到面板或机柜。
仅使用商业提供的 USB 线。
仅使用非易燃性配置。
USB (micro-B) 接口只适合装置维护和设置期间的临时连接。
请勿在危险环境使用本产品。
在使用 USB 接口前请确认USB电缆紧固夹已安装在 USB 电缆上。

未按说明操作将导致人身伤亡等严重后果。

警告

爆炸危险

用于 ST-6•00TA:

确保电源、输入和输出 (I/O) 接线符合 I 级，2 区类布线方式。
替换任何组件都可能会削弱 I 级 2 段布线方法的适合性。
电路通电时，请勿断开设备，除非知道该区域没有达到易燃水平。
把任何连接器连接到产品或从产品中拔下之前，请一定要先关闭电源。
确保电源、通讯和附件连接没有让端口承受过多压力。考虑振动环境。
将电源线、通讯电缆和外部附件电缆牢固地连接到面板或机柜。
仅使用商业提供的 USB 线。
仅使用非易燃性配置。
适用于 I级 2 区, A, B, C 和 D 组危险环境。
在使用 USB 接口前请确认USB电缆紧固夹已安装在 USB 电缆上。

未按说明操作可能导致人身伤亡或设备损坏等严重后果。

连接 A 型 USB 紧固夹 (1 端口)

注: 操作时请注意您的手指。因为夹具的边缘很锋利。

步骤	操作

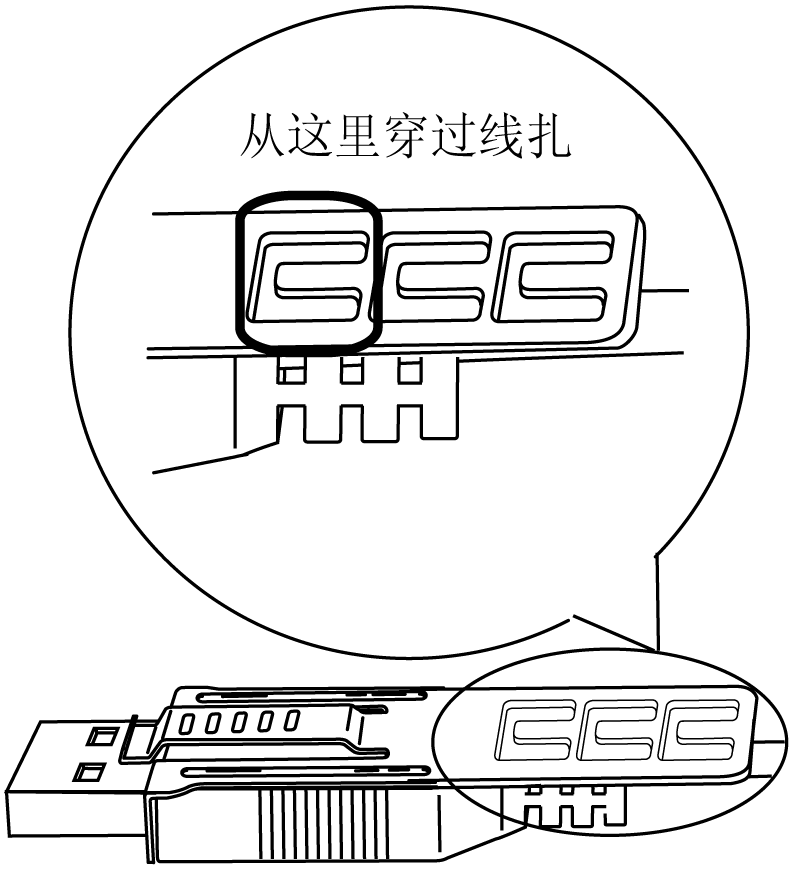

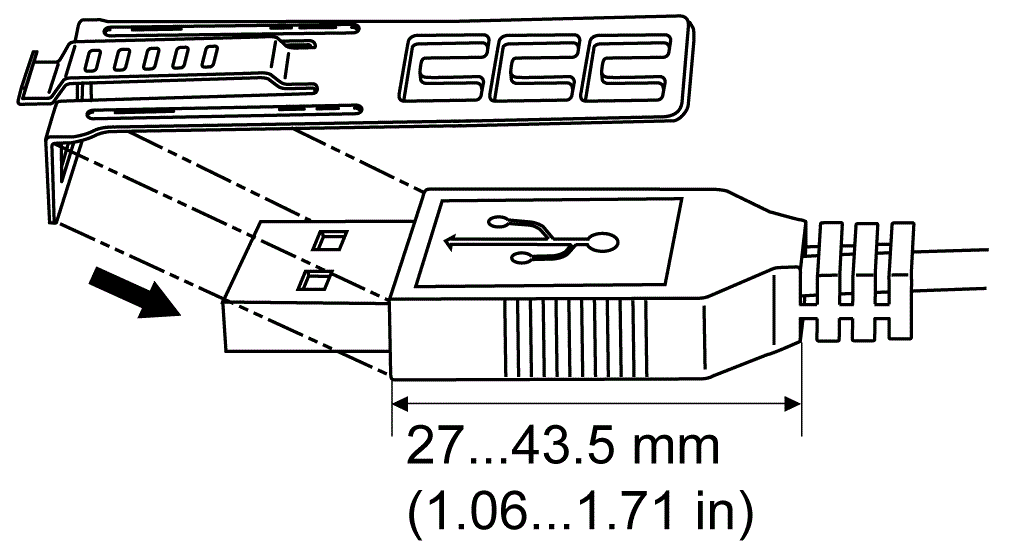

1	将夹子装在 USB 接头外壳上标有标志的位置，使两者重叠。该夹子适用于长度为 27 至 43.5 mm (1.06 至 1.71 in) 的 USB 接头。
2	请将夹子与 USB 电缆接头的外壳对齐。调整夹子开孔的位置。为了确保稳定性，请选择最靠近接头外壳基座的开孔。

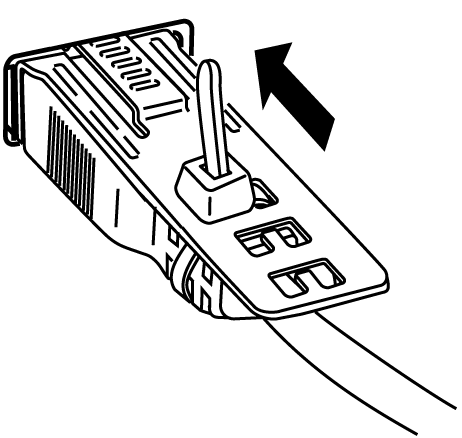

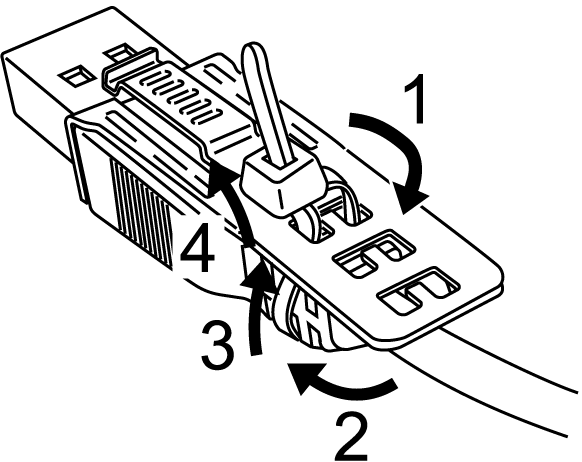

3	如图所示，将束条穿过夹子开孔，环绕USB电缆后再穿过束条头。这样就将夹子装在了USB电缆上。注: 请事先检查束条头的方向并确认其位置正确，使USB电缆穿过束条环，而束条可以穿过束条头。附带的束条若有损坏，可换用 PFXZCBCLUSA1 (Pro-face 制造) 或宽 4.8 mm (0.19 in)、厚 1.3 mm (0.05 in) 的其他商用型束条。

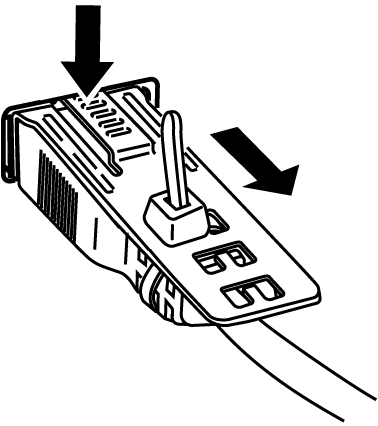

4	按下夹子上的搭扣，将 USB 电缆完全插入 USB 主机接口。确认夹子搭扣已将USB电缆锁紧在本产品上。

拆下 A 型 USB 电缆紧固夹 (1 端口)

按住夹子搭扣，拔下 USB 电缆。
