Pince USB Type A (1 port)

Lors de l'utilisation d'un périphérique USB, fixez une attache pour câble USB sur l'interface USB afin d'éviter la déconnexion du câble.

DANGER
RISQUE D'EXPLOSION Pour l'équipement ST-6•00WA : Ne déconnectez pas l'équipement pendant que le circuit est sous tension ou s'il est connu que la zone est libre de concentrations inflammables. Coupez l'alimentation avant de brancher ou de débrancher tout connecteur du produit. Assurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte également des éventuelles vibrations au moment d'effectuer ces branchements. Fixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire. Utilisez uniquement les câbles USB disponibles dans le commerce. N'utilisez que les configurations USB non incendiaires. Utilisez l'interface USB (micro-B) pour une connexion temporaire pendant l'entretien et la configuration de l'appareil. N'utilisez pas ce produit dans un environnement dangereux. S'assurer qu'un câble USB est fixé à l'aide d'une attache pour câble USB avant d'utiliser l'interface USB. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'EXPLOSION

Pour l'équipement ST-6•00WA :

Ne déconnectez pas l'équipement pendant que le circuit est sous tension ou s'il est connu que la zone est libre de concentrations inflammables.
Coupez l'alimentation avant de brancher ou de débrancher tout connecteur du produit.
Assurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte également des éventuelles vibrations au moment d'effectuer ces branchements.
Fixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire.
Utilisez uniquement les câbles USB disponibles dans le commerce.
N'utilisez que les configurations USB non incendiaires.
Utilisez l'interface USB (micro-B) pour une connexion temporaire pendant l'entretien et la configuration de l'appareil.
N'utilisez pas ce produit dans un environnement dangereux.
S'assurer qu'un câble USB est fixé à l'aide d'une attache pour câble USB avant d'utiliser l'interface USB.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
RISQUE D'EXPLOSION Pour l'équipement ST-6•00TA : Assurez-vous que l'alimentation, les câblages d'entrées et de sorties (E/S) sont conformes aux méthodes de câblage de Classe I, Division 2. Le remplacement de n'importe quel composant peut nuire à la conformité à la Classe I, Division 2. Ne déconnectez pas l'équipement pendant que le circuit est sous tension ou s'il est connu que la zone est libre de concentrations inflammables. Coupez l'alimentation avant de brancher ou de débrancher tout connecteur du produit. Assurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte également des éventuelles vibrations au moment d'effectuer ces branchements. Fixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire. Utilisez uniquement les câbles USB disponibles dans le commerce. N'utilisez que les configurations USB non incendiaires. À utiliser dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D. S'assurer qu'un câble USB est fixé à l'aide d'une attache pour câble USB avant d'utiliser l'interface USB. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

RISQUE D'EXPLOSION

Pour l'équipement ST-6•00TA :

Assurez-vous que l'alimentation, les câblages d'entrées et de sorties (E/S) sont conformes aux méthodes de câblage de Classe I, Division 2.
Le remplacement de n'importe quel composant peut nuire à la conformité à la Classe I, Division 2.
Ne déconnectez pas l'équipement pendant que le circuit est sous tension ou s'il est connu que la zone est libre de concentrations inflammables.
Coupez l'alimentation avant de brancher ou de débrancher tout connecteur du produit.
Assurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte également des éventuelles vibrations au moment d'effectuer ces branchements.
Fixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire.
Utilisez uniquement les câbles USB disponibles dans le commerce.
N'utilisez que les configurations USB non incendiaires.
À utiliser dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D.
S'assurer qu'un câble USB est fixé à l'aide d'une attache pour câble USB avant d'utiliser l'interface USB.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

NOTE: Faites attention à vos doigts. L'arête de l'attache est coupante.

Etape	Action

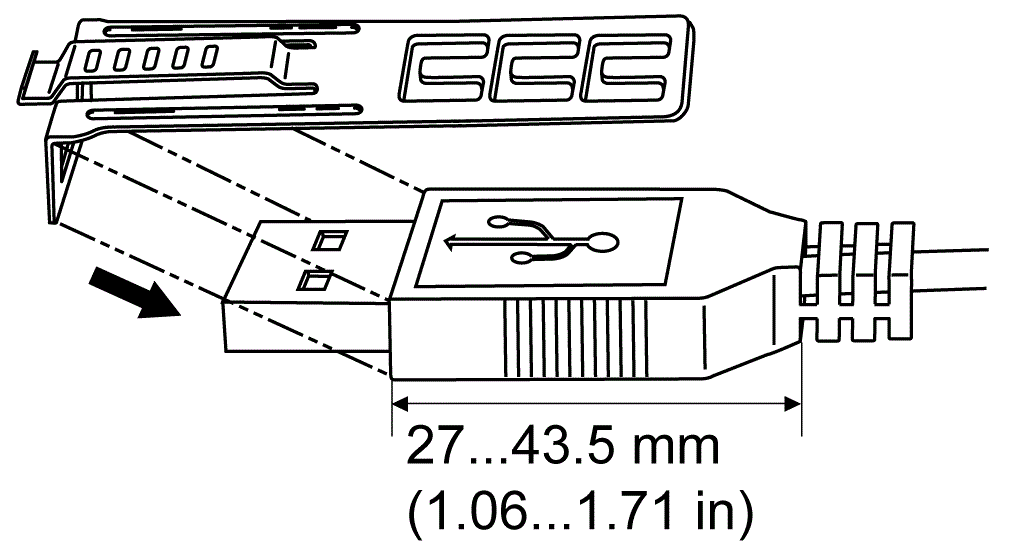

1	Montez l'attache sur l'enveloppe du connecteur USB pour qu'elle la recouvre partiellement. L'attache correspond à la longueur de 27 à 43,5 mm (1,06 à 1,71 in) du connecteur USB.

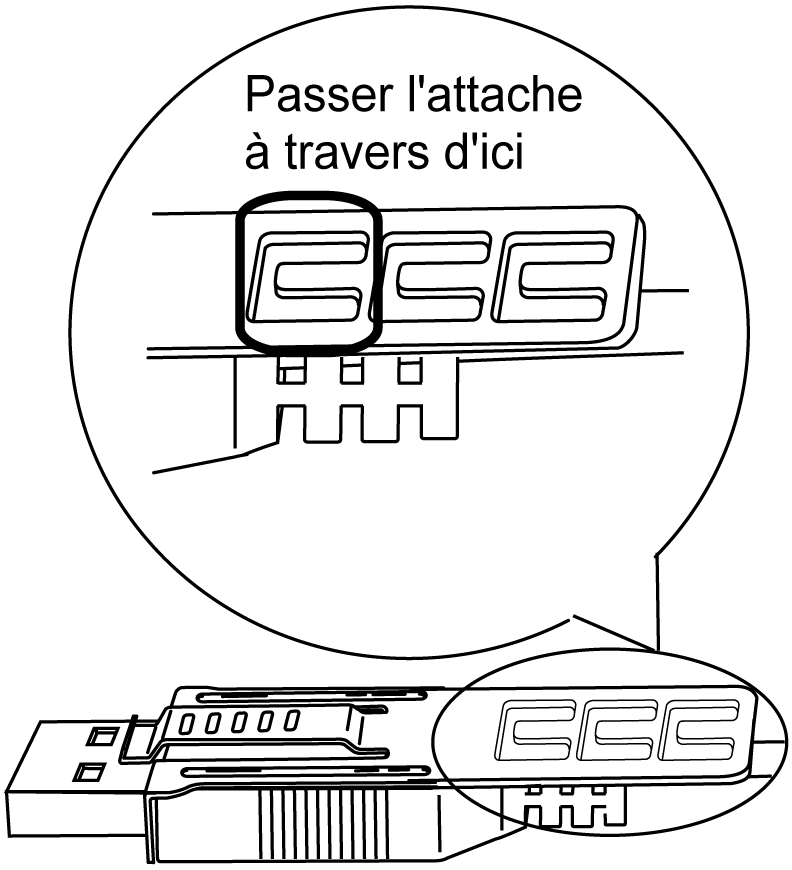

2	Alignez l'attachez à l'enveloppe du connecteur du câble USB. Ajustez la position des trous sur lesquels l'attache est fixée. Afin d'assurer la stabilité, sélectionnez la position de trou-attache la plus proche à la base de l'enveloppe du connecteur.

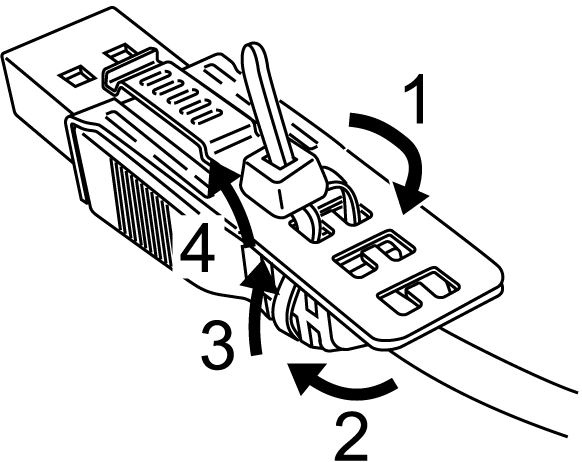

3	Tel qu'illustré, passez le joint à travers le trou de l'attache. Ensuite, tournez le joint et passez-le à travers la tête pour que le câble USB puisse passer à travers le centre de la boucle du joint. L'attache est maintenant fixée sur le câble USB. NOTE: Vérifiez à l'avance le sens de la tête. Assurez-vous que le câble USB a passé par le centre de la boucle du joint et que le joint puisse passer à travers la tête. Vous pouvez remplacer l'attache incluse dans l'emballage de PFXZCBCLUSA1 (Pro-face), ou par des attaches offertes sur le marché d'une largeur de 4,8 mm (0,19 in) et d'une épaisseur de 1,3 mm (0,05 in).

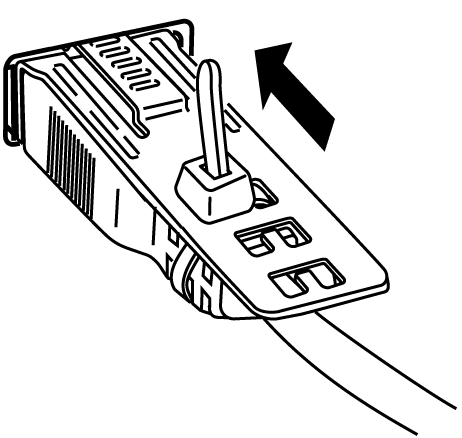

4	En enfonçant la poignée de l'attache, insérez le câble de l'étape 3 dans l'interface hôte USB. Assurez-vous que la languette de l'attache est fixée sur le câble USB branché sur le produit.

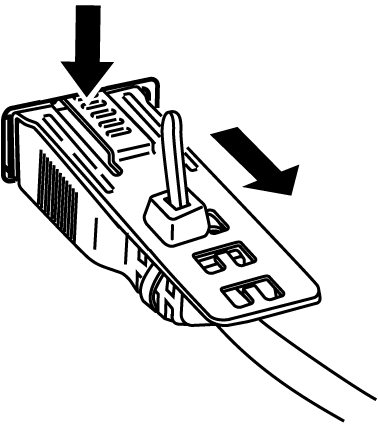

Retirez le câble USB en appuyant sur la section de poignée de l'attache.
