ST6000-MM01-IT_04

Identificazione dei componenti (ST-6200WA)

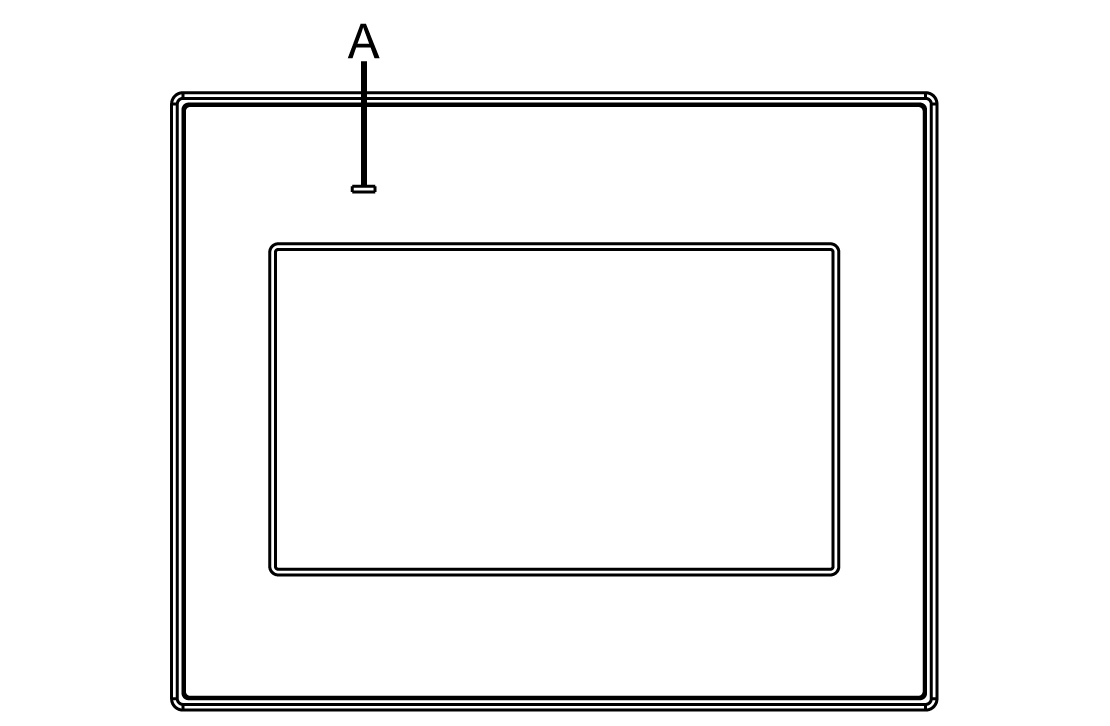

Lato anteriore

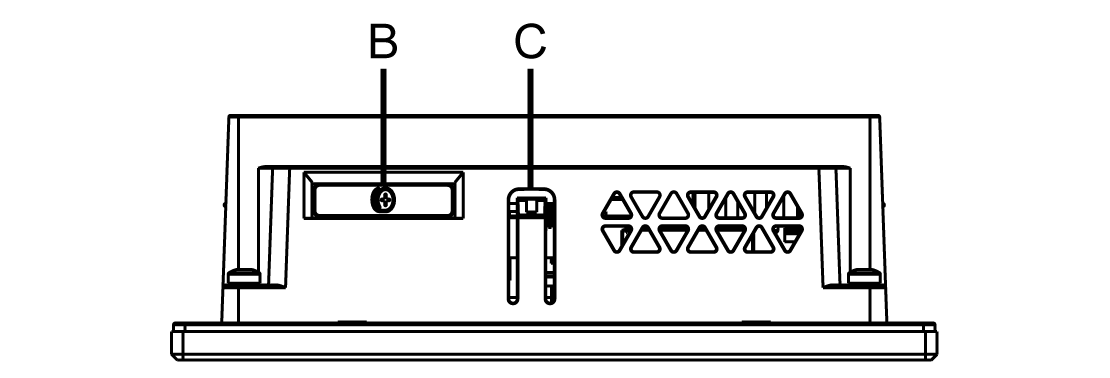

Lato superiore

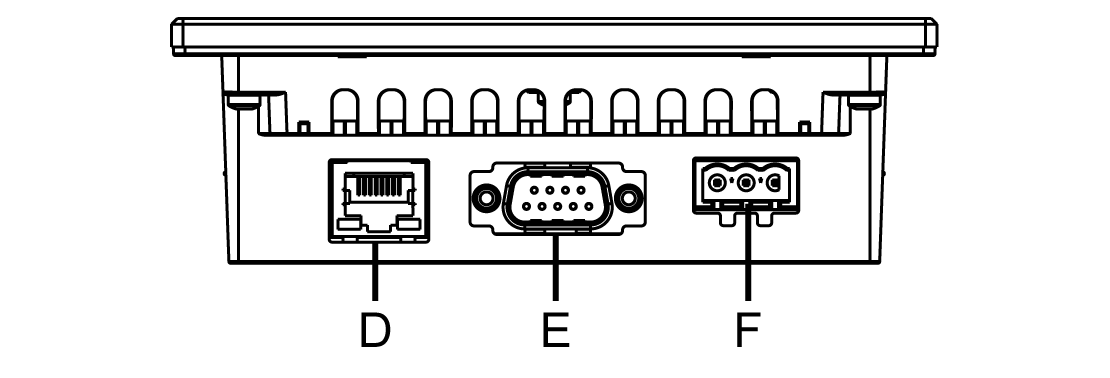

Lato inferiore

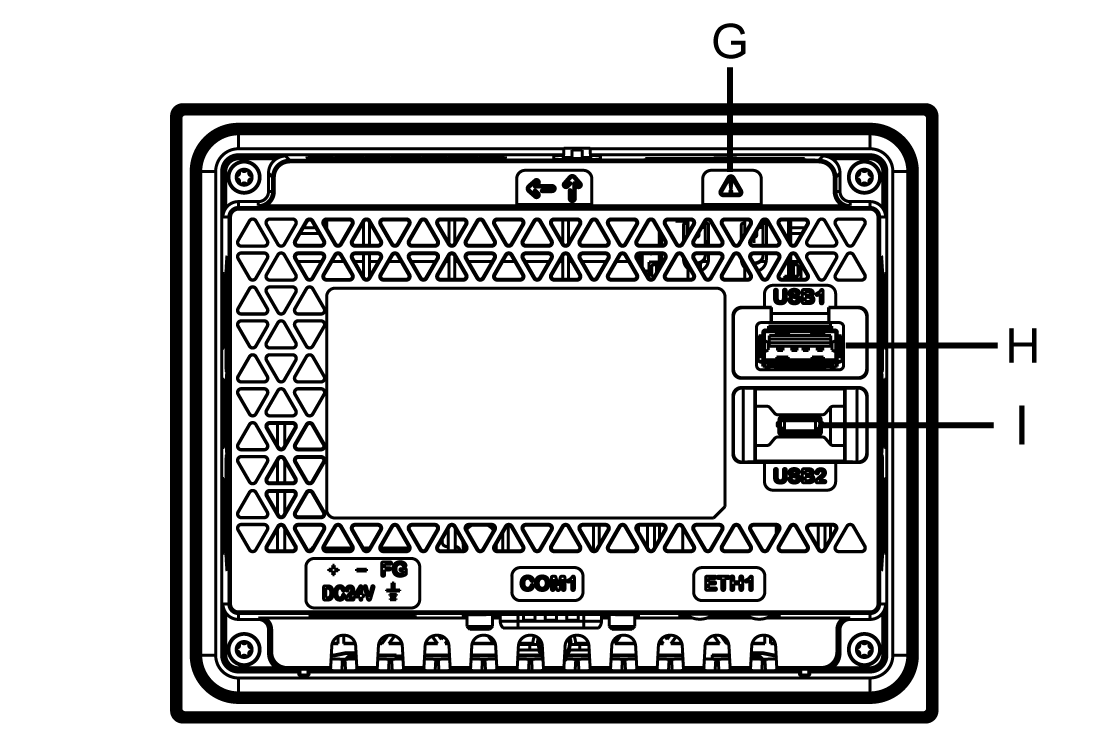

Lato posteriore

A: LED di stato

B: Vano batteria

C: Gancetto

D: Interfaccia Ethernet (ETH1)

E: Interfaccia seriale (RS-232C/422/485) (COM1)

F: Connettore di alimentazione

G: Simbolo allarme di sicurezza*1

H: Interfaccia USB (Tipo A)

I: Interfaccia USB (micro-B)

*1 Identifica i messaggi di sicurezza riguardo la batteria in Sostituzione della batteria

AVVERTIMENTO
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA
  • Non collegare il prodotto al computer con il cavo USB (micro-B) a meno che il prodotto non sia alimentato dal cavo di alimentazione.
  • Rimuovere il cavo USB (micro-B) prima della comunicazione con il controller host e altri tipi di apparecchiature.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
