Procedura di installazione (ST-6200WA)

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto. Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato. Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema. Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto.
Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema.
Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVISO
DANNI ALLE APPARECCHIATURE Usare sempre la guarnizione d'installazione. Tenere il prodotto fermo nell'apertura del pannello mentre si installano o si rimuovono gli elementi di fissaggio delle viti. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Installazione con elementi di fissaggio per installazione

Passo	Azione
1	Appoggiare il prodotto su una superficie pulita e piana con la faccia dello schermo rivolto in basso.
2	Verificare che la guarnizione del prodotto sia inserita stabilmente nella scanalatura apposita, situata attorno al perimetro del telaio del pannello display. NOTA: Utilizzare sempre la guarnizione di installazione, perché assorbe le vibrazioni oltre a respingere l'umidità. Per la procedura di sostituzione della guarnizione di installazione, far riferimento a Sostituzione della guarnizione d'installazione.
3	In base alle Dimensioni dell'apertura del pannello dell'apparato, praticare un foro di montaggio sul pannello e montare il prodotto sul pannello dal lato anteriore. NOTA: Questo prodotto ha un gancetto sulla sommità, per evitare la caduta. Inserire la parte inferiore del prodotto nell'apertura del pannello, e poi inserire la parte superiore spingendo il gancetto verso il basso. 1. Gancetto

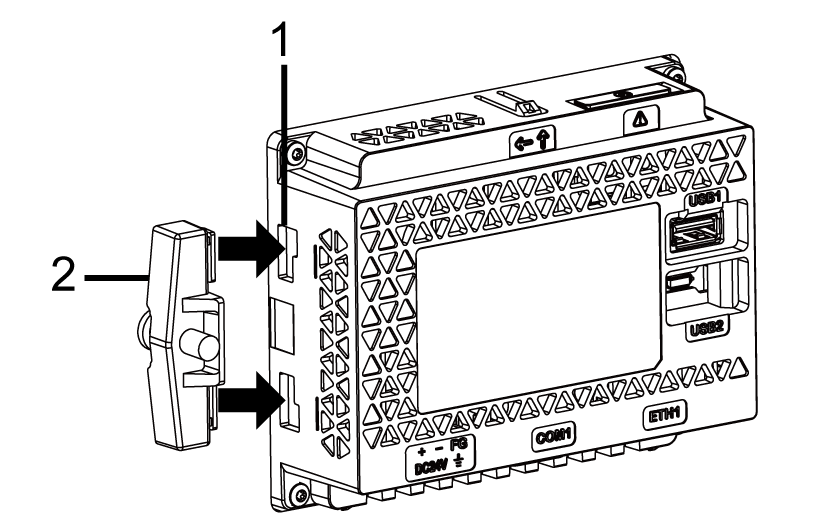

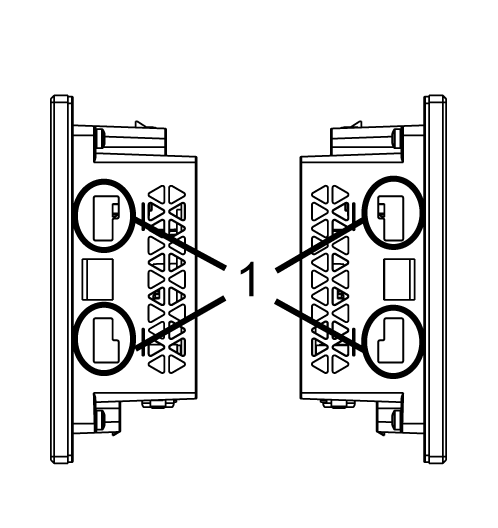

4	Inserire i gancetti degli elementi di fissaggio per installazione nei vani di inserimento del prodotto. 1 Vani di inserimento 2 Elemento di fissaggio

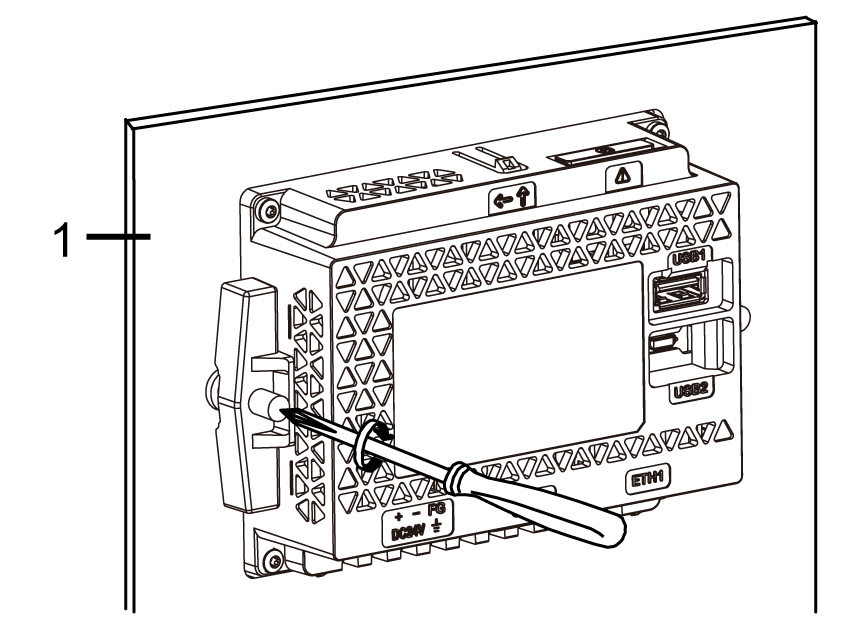

5	Stringere le viti di fissaggio con un cacciavite, procedendo in senso orario. La coppia necessaria è 0,5 N•m (4,4 lb-in). 1 Pannello d'installazione

AVVISO
CUSTODIA DANNEGGIATA Non esercitare una coppia maggiore del valore specificato. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Installazione con i fermagli a molla

ATTENZIONE
MECCANISMO A MOLLA Non rilasciare il meccanismo a molla del fermaglio tenendolo vicino al volto. Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

Passo	Azione
1	Appoggiare il prodotto su una superficie pulita e piana con la faccia dello schermo rivolto in basso.
2	Verificare che la guarnizione del prodotto sia inserita stabilmente nella scanalatura apposita, situata attorno al perimetro del telaio del display. NOTA: Utilizzare sempre la guarnizione di installazione, perché assorbe le vibrazioni oltre a respingere l'umidità. Per la procedura di sostituzione della guarnizione di installazione, far riferimento a Sostituzione della guarnizione d'installazione.
3	In base alle Dimensioni dell'apertura del pannello del prodotto, praticare un foro di montaggio sul pannello e fissare il prodotto sul pannello dal lato anteriore. NOTA: Questo prodotto ha un gancetto sulla sommità, per evitare la caduta. Inserire la parte inferiore del prodotto nell'apertura del pannello, e poi inserire la parte superiore spingendo il gancetto verso il basso. 1. Gancetto

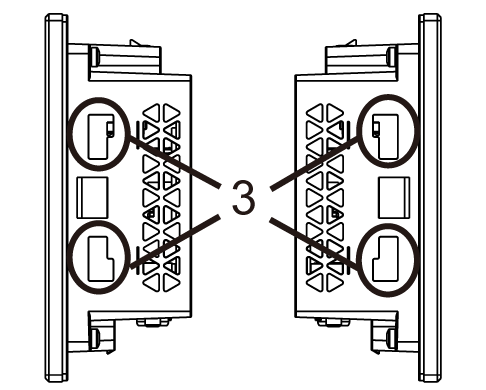

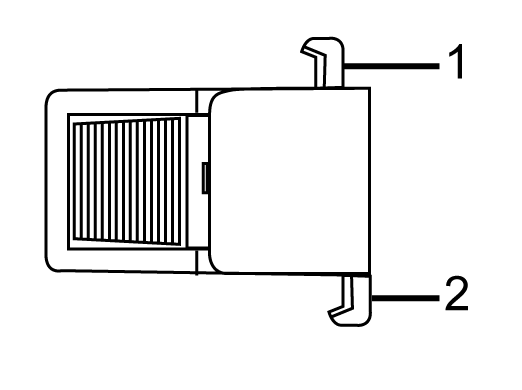

4	Premere i gancetti del fermaglio a molla nei vani di inserimento del prodotto. Regolare i fermagli molla in base allo spessore del pannello, portandolo su: Posizione 1 1,5 mm (0,059 in) ≤ spessore del pannello ≤ 4 mm (0,157 in). Posizione 2 4 mm (0,157 in) ≤ spessore del pannello ≤ 6 mm (0,236 in). Lato dei fermagli a molla 1 Gancetto della posizione 1 2 Gancetto della posizione 2 3 Vani di inserimento

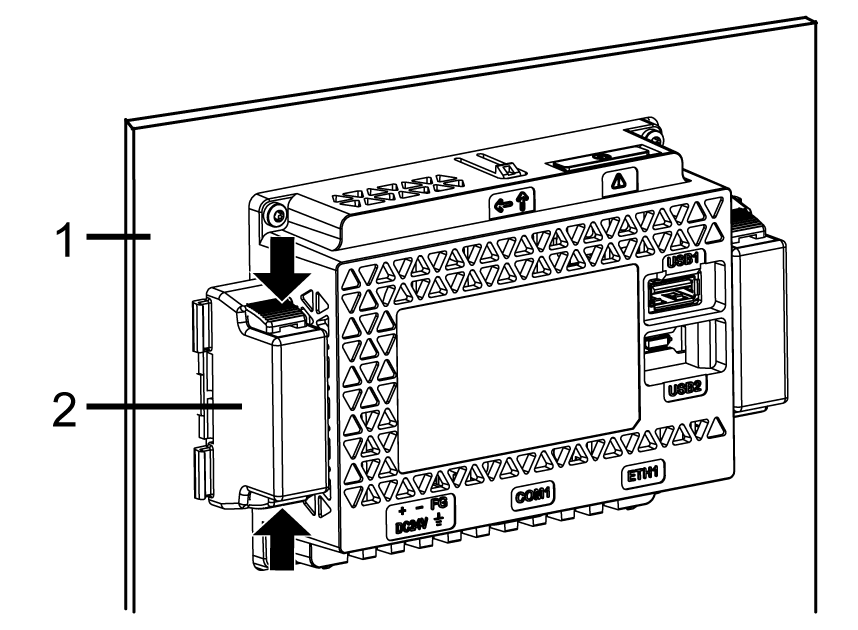

5	Bloccare i fermagli a molla premendo simultaneamente il sopra e il sotto della molla. 1 Pannello d'installazione 2 Fermaglio a molla

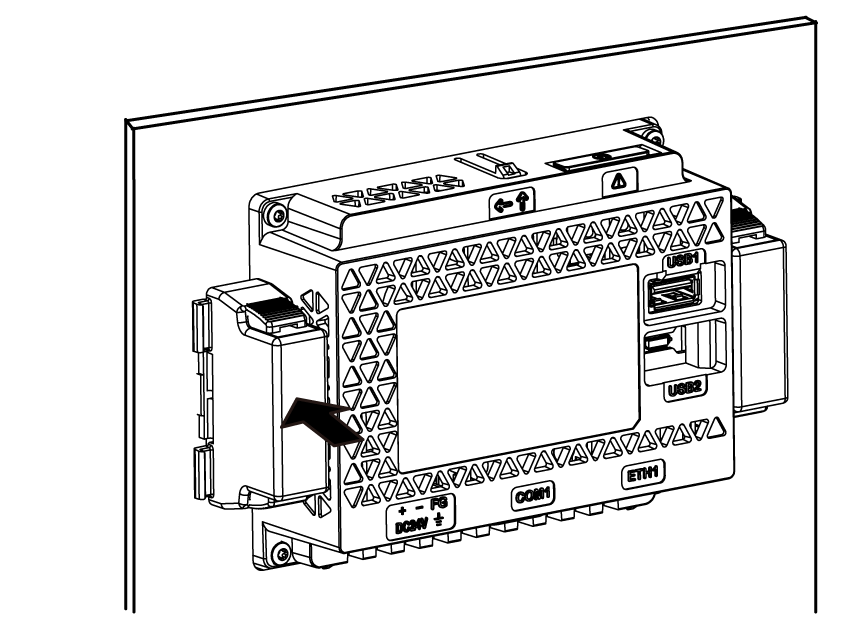

6	Per rimuovere i fermagli a molla, sbloccare le mollette premendo sul retro della molletta fino a sentire lo scatto.

ATTENZIONE
RISCHIO DI LESIONI Non far cadere il prodotto mentre si rimuove dal pannello. Sostenere il prodotto al suo posto dopo aver rimosso i fermagli a molla. Usare entrambe le mani. Mentre si preme sul gancio, fare attenzione a non ferirsi le dita. Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.
