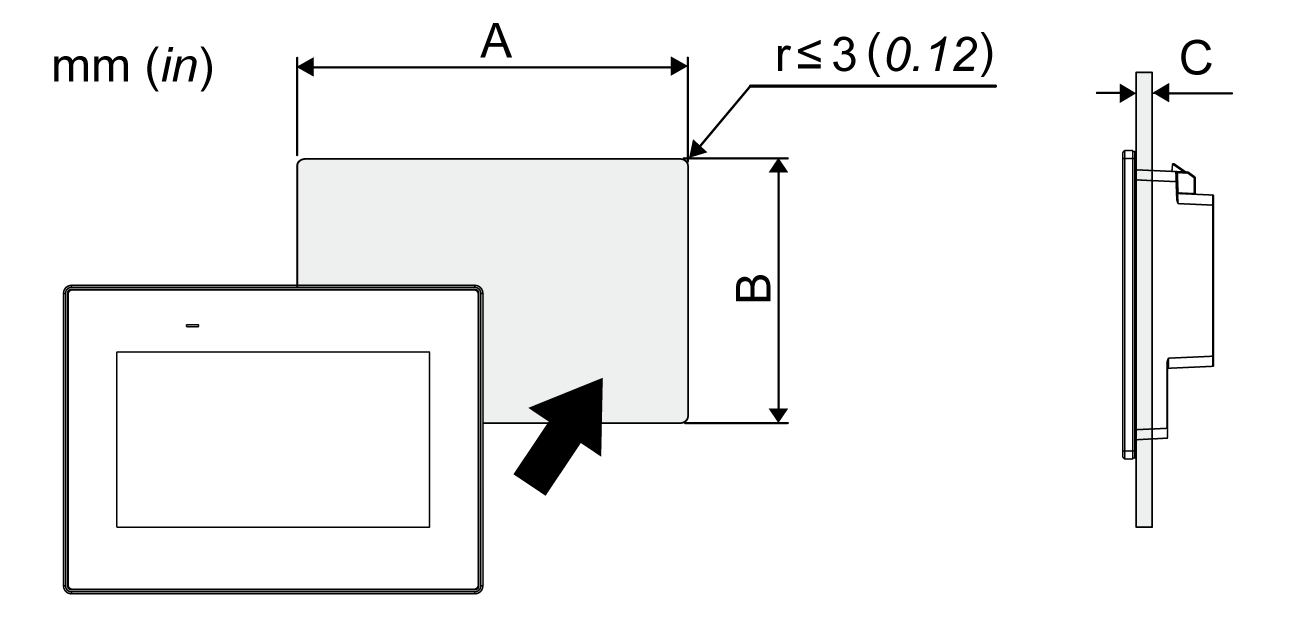

Dimensioni dell'apertura del pannello
In base alle dimensioni dell'apertura del pannello, aprire un foro di montaggio sul pannello.
Nome del modello |
||
---|---|---|
A |
B |
C |
ST-6200WA |
1,6...5 mm (0,06...0,2 in) Quando si installa ST-6200WA i fermagli a molla: Posizione 1: 1,5...4 mm (0,06...0,16 in) Posizione 2: 4...6 mm (0,16...0,24 in) NOTA: Per le posizioni,
far riferimento alla Procedura di installazione (ST-6200WA)
|
|
118,5 mm (+1/-0 mm) (4,67 in [+0,04/-0 in]) |
92,5 mm (+1/-0 mm) (3,64 in [+0,04/-0 in]) |
|
ST-6300TA | ||
156 mm (+1/-0 mm) (6,14 in [+0,04/-0 in]) |
123,5 mm (+1/-0 mm) (4,86 in [+0,04/-0 in]) |
|
ST-6400WA |
||
190 mm (+1/-0 mm) (7,48 in [+0,04/-0 in]) |
135 mm (+1/-0 mm) (5,31 in [+0,04/-0 in]) |
|
ST-6500TA | ||
301,5 mm (+1/-0 mm) (11,87 in [+0,04/-0 in]) |
227,5 mm (+1/-0 mm) (8,96 in [+0,04/-0 in]) |
|
ST-6500WA |
||
255 mm (+1/-0 mm) (10,04 in [+0,04/-0 in]) |
185 mm (+1/-0 mm) (7,28 in [+0,04/-0 in]) |
|
ST-6600WA |
||
295 mm (+1/-0 mm) (11,61 in [+0,04/-0 in]) |
217 mm (+1/-0 mm) (8,54 in [+0,04/-0 in]) |
|
ST-6700WA |
||
394 mm (+1/-0 mm) (15,51 in [+0,04/-0 in]) |
250 mm (+1/-0 mm) (9,84 in [+0,04/-0 in]) |
