ST6000-MM01-IT_04

Procedura di installazione (ST-63/6500TA, ST-64/65/66/6700WA)

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO
  • Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
  • Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto.
  • Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
  • Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema.
  • Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC.
  • Quando si usa il ST-6•00TA in ambienti pericolosi di Classe I, Divisione 2, Gruppi A, B, C e D, installare questo prodotto in un contenitore che impedisca all'operatore di toccarne la parte posteriore senza uso di utensili.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVISO
DANNI ALLE APPARECCHIATURE
  • Usare sempre la guarnizione d'installazione.
  • Tenere il prodotto fermo nell'apertura del pannello mentre si installano o si rimuovono gli elementi di fissaggio delle viti.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Installazione con elementi di fissaggio per installazione

Passo

Azione

1

Appoggiare il prodotto su una superficie pulita e piana con la faccia dello schermo rivolto in basso.

2

Verificare che la guarnizione del prodotto sia inserita stabilmente nella scanalatura apposita, situata attorno al perimetro del telaio del pannello display.

NOTA: Utilizzare sempre la guarnizione di installazione, perché assorbe le vibrazioni oltre a respingere l'umidità. Per la procedura di sostituzione della guarnizione di installazione, far riferimento a Sostituzione della guarnizione d'installazione.

3

In base alle Dimensioni dell'apertura del pannello dell'apparato, praticare un foro di montaggio sul pannello e montare il prodotto sul pannello dal lato anteriore.

NOTA: Questo prodotto ha un gancetto sulla sommità, per evitare la caduta. Inserire la parte inferiore del prodotto nell'apertura del pannello, e poi inserire la parte superiore spingendo il gancetto verso il basso.

1. Gancetto

4

Inserire i gancetti degli elementi di fissaggio per installazione nei vani di inserimento del prodotto.


1 Vani di inserimento

2 Vani di inserimento (solo per ST-6700WA)

3 Elemento di fissaggio

4 Pannello d'installazione

5

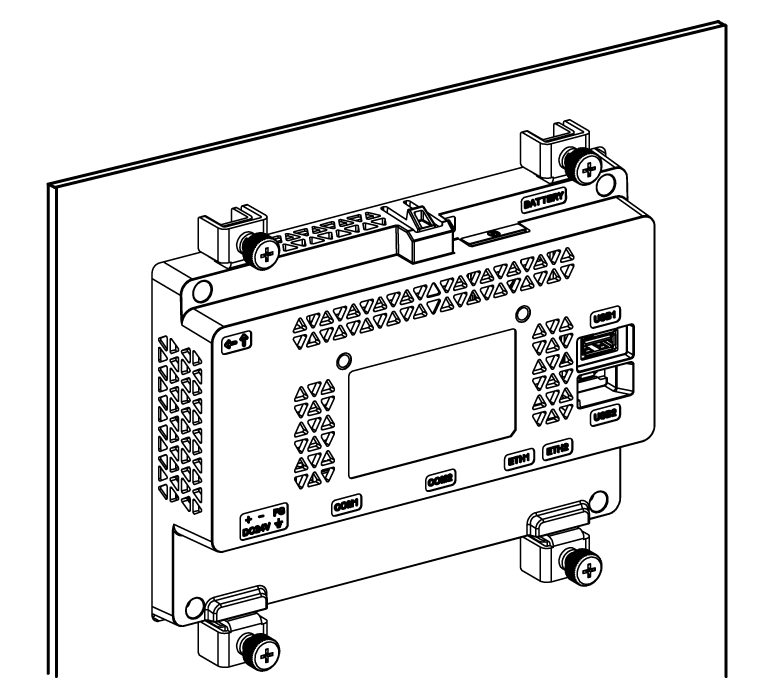

Stringere le viti di fissaggio con un cacciavite, procedendo in senso orario.

La coppia necessaria è 0,5 N•m (4,4 lb-in).

NOTA: I dispositivi di fissaggio si possono avvitare anche a mano.
