ST6000 系列 – 硬件手册 PDF
ST6000-MM01-CS_04

安装步骤 (ST-6200WA)

危险
电击、爆炸或电弧危险
  • 在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。
  • 在安装或拆卸产品之前，从本产品和电源上拔下电源线的插头。
  • 始终按照指示使用合适的额定电压传感器确认所有电源已关闭。
  • 装回并固定好系统的所有护盖或元件之后再给产品供电。
  • 操作本产品时，只使用指定的电压。本产品设计使用 24 Vdc。在供电之前，务必检查您的装置是直接供电。
未按说明操作将导致人身伤亡等严重后果。
注意
设备损坏
  • 务必使用防水橡皮垫圈。
  • 当您正在安装或取出固定螺丝时将产品稳定固定在面板开孔内。
不遵循上述说明可能导致设备损坏。

使用安装扣件安装

步骤

操作

1

将本产品放置在干净平整的表面上，并使屏幕朝下。

2

请检查产品垫圈已稳妥地插入显示面板框四周的挡板凹槽中。

注: 防水橡皮垫圈除具有防水功能外还可吸收振动，务必使用防水橡皮垫圈。要了解如何更换防水橡皮垫圈，请参阅更换防水橡皮垫圈更换安装垫圈。

3

根据本产品的面板开孔尺寸，在面板上开出一个安装孔，然后将产品从正面安装到面板。

注: 本产品顶部有挂钩，可防止掉落。将挂钩向下推，同时将产品底部插入面板开口，然后将顶部插入。

1 拉钩

4

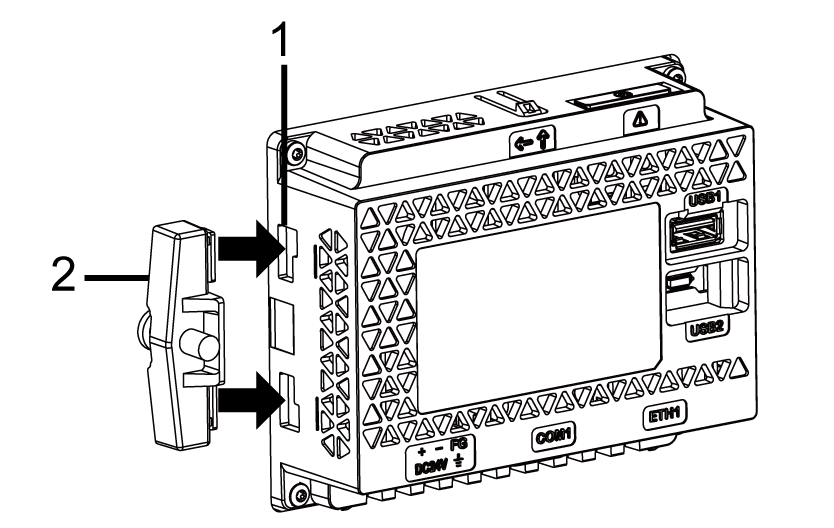

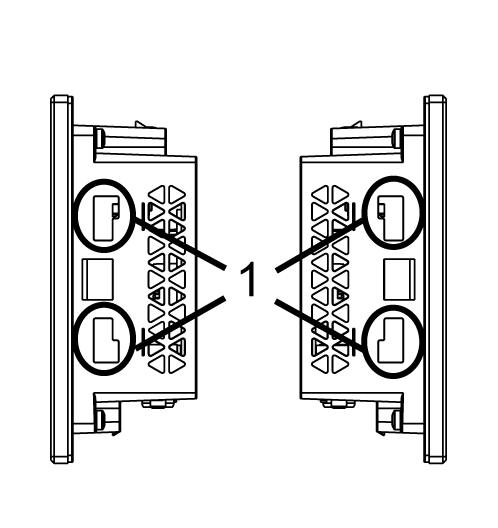

将安装扣件拉钩插入到本产品的插入槽。

1 插入槽

2 安装扣件

5

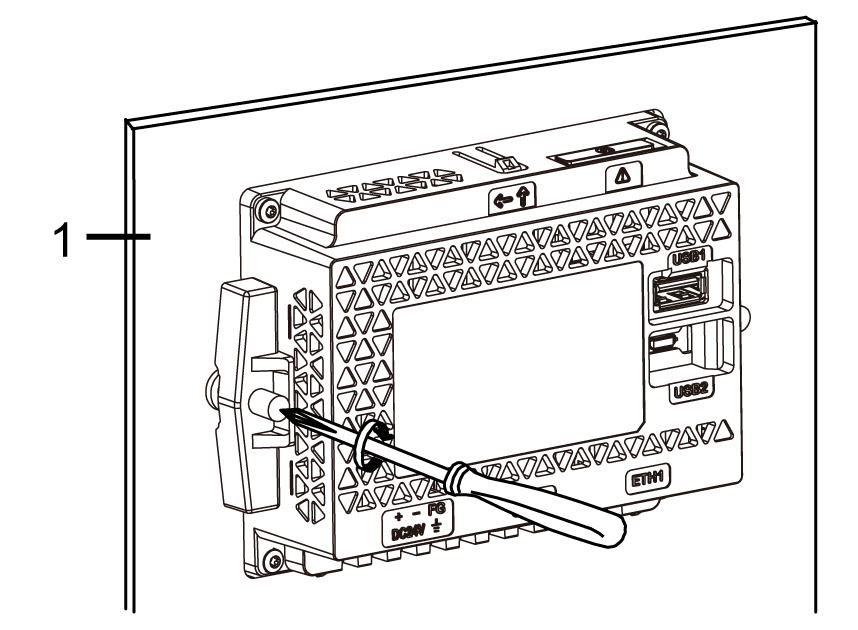

按顺时针方向，用螺丝刀拧紧安装扣件螺钉。

需要 0.5 N•m(4.4 lb-in) 的力矩。

1 安装面板
注意
外围破裂
施加的扭矩请勿超过规定值。
不遵循上述说明可能导致设备损坏。

使用弹簧夹安装时

小心
弹簧式机械装置
不要在靠近脸部的位置释放弹簧夹机构。
不遵循上述说明可能导致人身伤害或设备损坏。

步骤

操作

1

将本产品放置在干净平整的表面上，并使屏幕朝下。

2

请检查产品垫圈已稳妥地插入显示框四周的挡板凹槽中。

注: 防水橡皮垫圈除具有防水功能外还可吸收振动，务必使用防水橡皮垫圈。要了解如何更换防水橡皮垫圈，请参阅更换防水橡皮垫圈更换安装垫圈。

3

根据本产品的面板开孔尺寸，在面板上开出一个安装孔，然后将产品从正面安装到面板。

注: 本产品顶部有挂钩，可防止掉落。将挂钩向下推，同时将产品底部插入面板开口，然后将顶部插入。

1 拉钩

4

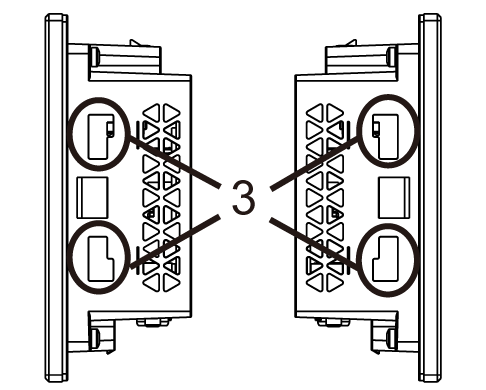

将弹簧夹拉钩按入到本产品的插入槽。将其翻转过来根据面板厚度调整弹簧夹:

  • 位置 1

    1.5 mm (0.059 in) ≤ 面板厚度 ≤ 4 mm (0.157 in)。

  • 位置 2

    4 mm (0.157 in) ≤ 面板厚度 ≤ 6 mm (0.236 in)。

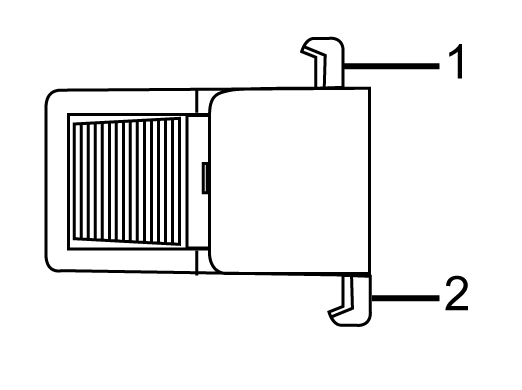

弹簧夹侧面

1 位置 1 的拉钩

2 位置 2 的拉钩

3 插入槽

5

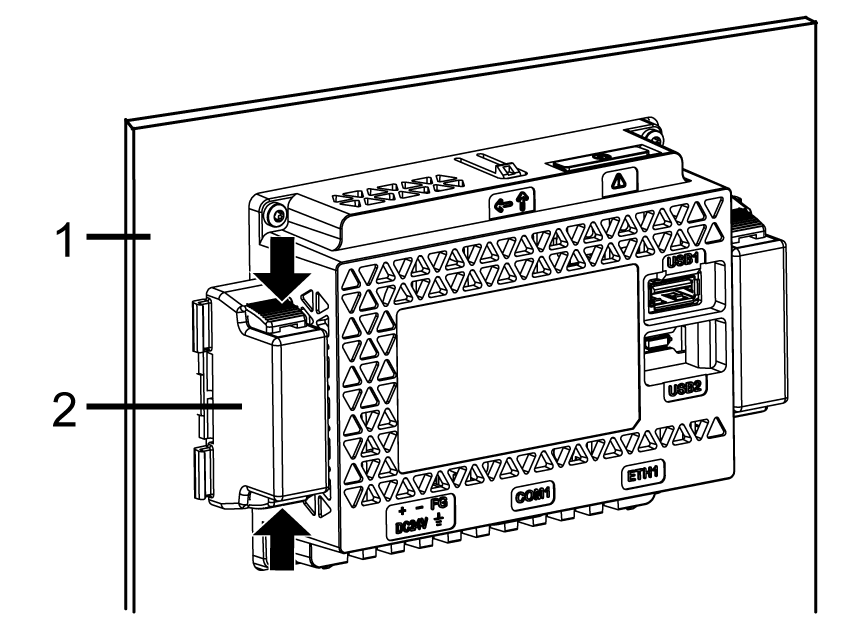

同时按弹簧夹的上部和下部将其将其锁住。

1 安装面板

2 弹簧夹

6

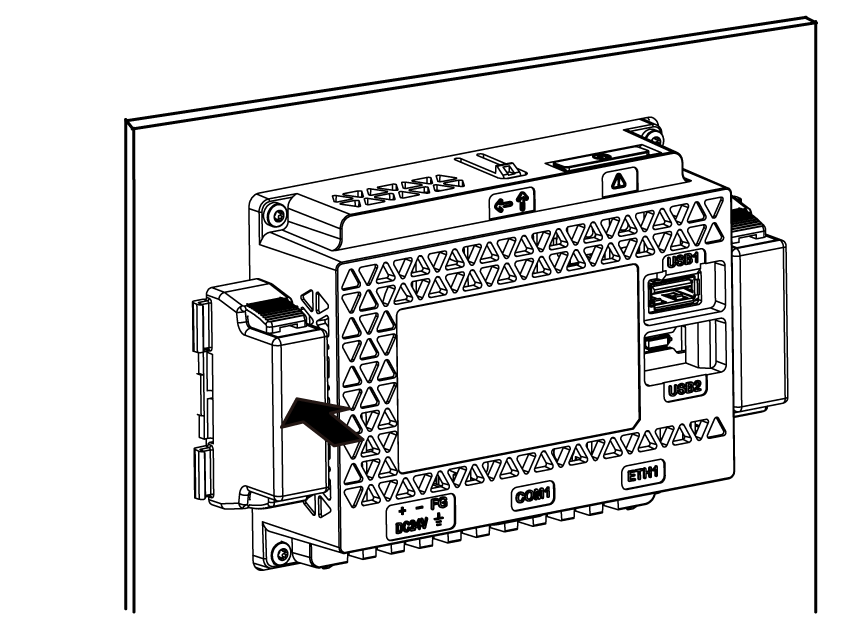

要拆除弹簧夹，按下夹子后面直至听到喀哒声，将其松开。
小心
伤害风险
从面板上卸下时不要跌落产品。
  • 在取出弹簧夹后请按住设备。
  • 请使用双手。
  • 按拉钩时，注意不要夹到手指。
不遵循上述说明可能导致人身伤害或设备损坏。
