Montageverfahren (ST-6200WA)

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN
  • Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
  • Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
  • Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
  • Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
  • Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
HINWEIS
BESCHÄDIGUNG VON GERÄTEN
  • Verwenden Sie immer die Installationsdichtung.
  • Sorgen Sie beim Anbringen oder Entfernen der Halter für die Schraubmontage dafür, dass dieses Produkt im Ausschnitt stabil ist.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Montage mit Montagehaltern

Schritt

Aktion

1

Legen Sie dieses Produkt mit der Anzeige nach unten auf eine saubere, ebene Oberfläche.

2

Überprüfen Sie, ob die Dichtung dieses Produkts sicher in der dafür vorgesehenen Nut sitzt, die um den Rahmen des Geräts verläuft.

HINWEIS: Verwenden Sie stets die Installationsdichtung, da sie neben ihrer Wasser-abweisenden Wirkung auch Vibrationen absorbiert. Informationen zum Ersetzen der Installationsdichtung erhalten Sie unter Austauschen der Installationsdichtung.

3

Erstellen Sie gemäß Abmessungen des Schalttafelausschnitts für dieses Produkt eine Montageöffnung in der Montageplatte, und befestigen Sie dieses Produkt von vorne in der Platte.

HINWEIS: An diesem Produkt befindet sich oben ein Haken zur Fallsicherung. Führen Sie den unteren Teil des Produkts in den Blendenausschnitt ein, und setzen Sie dann den oberen Teil ein, während Sie den Haken nach unten drücken.

1 Haken

4

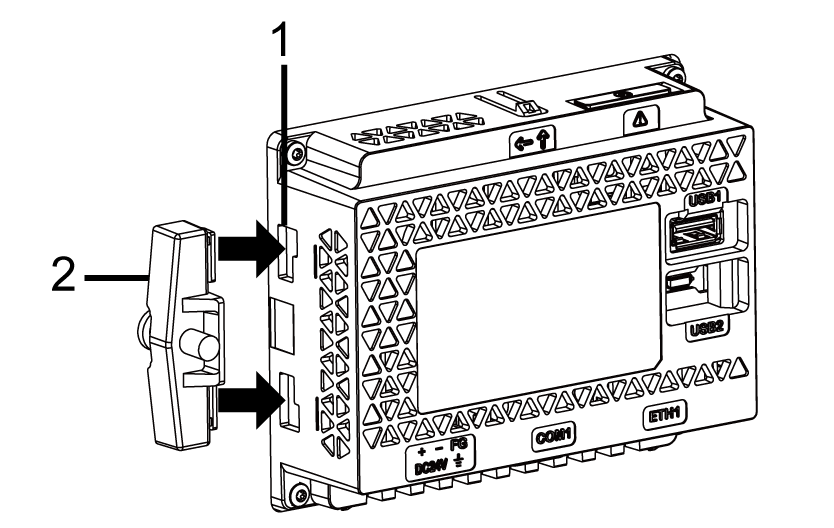

Führen Sie die Montagehaken in die Steckschlitze dieses Produkts ein.

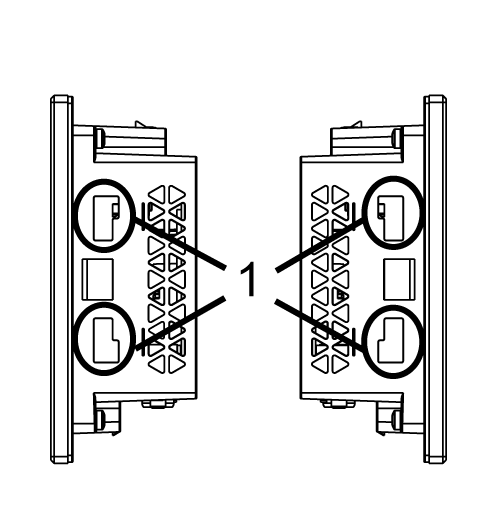

1 Steckschlitze

2 Montagehalter

5

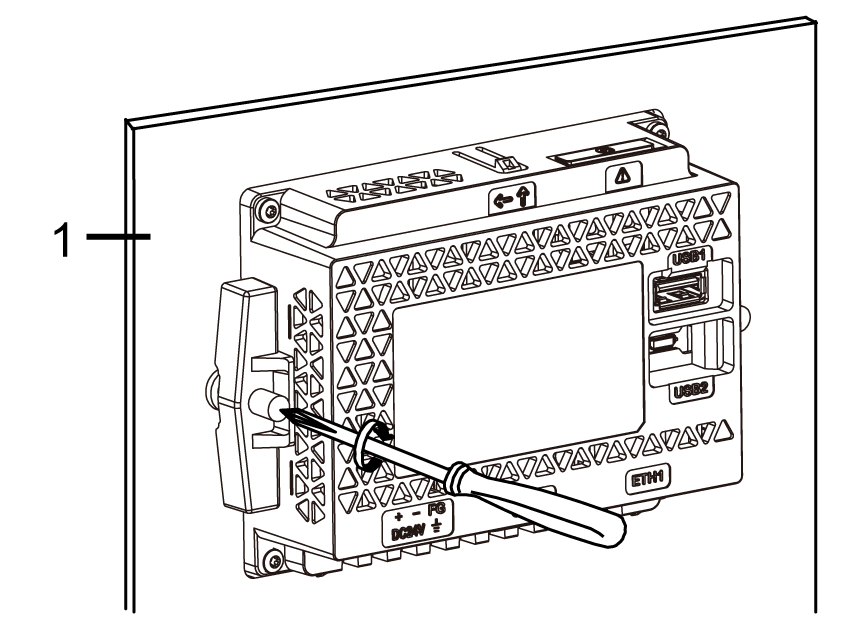

Ziehen Sie die Schrauben des Montagehalters mit einem Schraubendreher im Uhrzeigersinn fest.

Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).

1 Montageplatte
HINWEIS
BESCHÄDIGTES GEHÄUSE
Üben Sie nicht mehr Drehmoment als angegeben aus.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Montage mit Federclips

VORSICHT
FEDERMECHANISMUS
Lösen Sie den Mechanismus der Federclips nicht in der Nähe Ihres Gesichts.
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

Schritt

Aktion

1

Legen Sie dieses Produkt mit der Anzeige nach unten auf eine saubere, ebene Oberfläche.

2

Überprüfen Sie, ob die Dichtung dieses Produkts sicher in der dafür vorgesehenen Nut sitzt, die um den Rahmen des Geräts verläuft.

HINWEIS: Verwenden Sie stets die Installationsdichtung, da sie neben ihrer Wasser-abweisenden Wirkung auch Vibrationen absorbiert. Informationen zum Ersetzen der Installationsdichtung erhalten Sie unter Austauschen der Installationsdichtung.

3

Erstellen Sie gemäß Abmessungen des Schalttafelausschnitts für dieses Produkt eine Montageöffnung in der Montageplatte, und befestigen Sie dieses Produkt von vorne in der Platte.

HINWEIS: An diesem Produkt befindet sich oben ein Haken zur Fallsicherung. Führen Sie den unteren Teil des Produkts in den Blendenausschnitt ein, und setzen Sie dann den oberen Teil ein, während Sie den Haken nach unten drücken.

1 Haken

4

Drücken Sie die Federcliphaken in die Steckschlitze dieses Produkts ein. Passen Sie die Federclips durch Umdrehen an die Plattendicke an.

  • Position 1

    1,5 mm (0,059 in) ≤ Klingendicke ≤ 4 mm (0,157 in).

  • Position 2

    4 mm (0,157 in) ≤ Klingendicke ≤ 6 mm (0,236 in).

Federclipseite

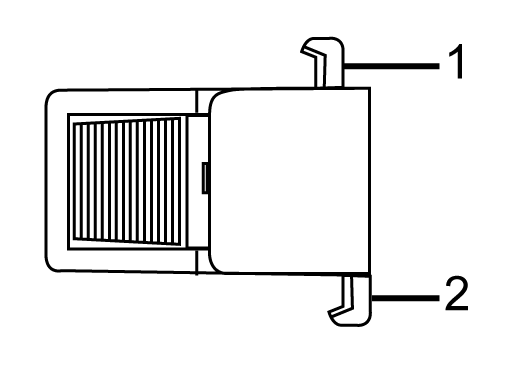

1 Haken für Position 1

2 Haken für Position 2

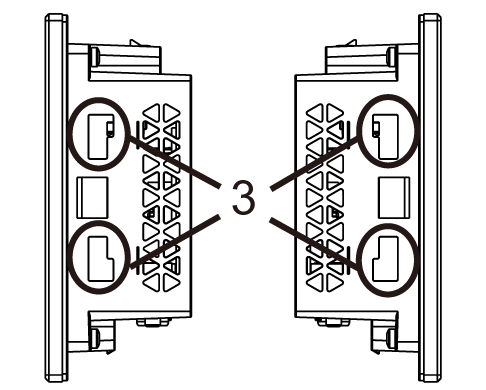

3 Steckschlitze

5

Sichern Sie die Federclips durch gleichzeitiges Drücken an der Ober- und Unterseite des Clips.

1 Montageplatte

2 Federclip

6

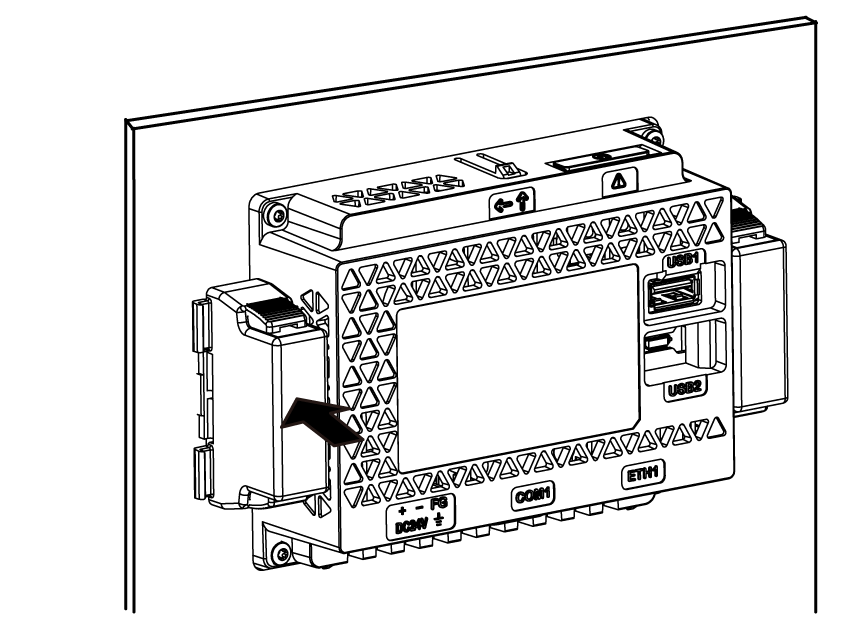

Um die Federclips zu entfernen, entsichern Sie die durch Drücken auf die Rückseite des Clips, bis ein Klicken zu vernehmen ist.
VORSICHT
VERLETZUNGSGEFAHR
Lassen Sie das Produkt beim Entfernen aus der Montageplatte nicht fallen.
  • Halten Sie das Produkt in seiner Position fest, nachdem Sie die Federklemmen entfernt haben.
  • Verwenden Sie dazu beide Hände.
  • Achten Sie Beim Drücken des Hakens darauf, sich nicht an den Fingern zu verletzen.
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.
