Procédure d'installation (ST-6200WA)
DANGER |
---|
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC
ELECTRIQUE
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
|
AVIS |
---|
RISQUE DE DETERIORATION DU MATERIEL
Le non-respect de ces instructions peut provoquer des dommages matériels.
|
Installation à l'aide d'attaches de fixation
Étape |
Action |
---|---|
1 |
Placez le produit sur une surface de niveau plane, l'écran d'affichage étant orienté vers le bas. |
2 |
Assurez-vous que le joint du produit est correctement enfoncé dans la rainure qui longe le périmètre du châssis du cadre de l'écran. NOTE: Utilisez toujours le joint d'installation puisque celui-ci absorbe
les vibrations en plus de repousser les liquides. Pour la procédure
pour remplacer le joint d'installation, reportez vous à
la section Remplacement du joint d'installation.
|
3 |
Selon les Dimensions de découpe de ce produit, ouvrez un trou de montage sur le panneau et attachez le produit au panneau à partir de l'avant. NOTE: Ce produit a un crochet en haut
pour l'empêcher de tomber. Insérez la partie inférieure
du produit dans l'ouverture du panneau, puis insérez la
partie supérieure tout en poussant le crochet vers le bas.
1 Crochet |
4 |

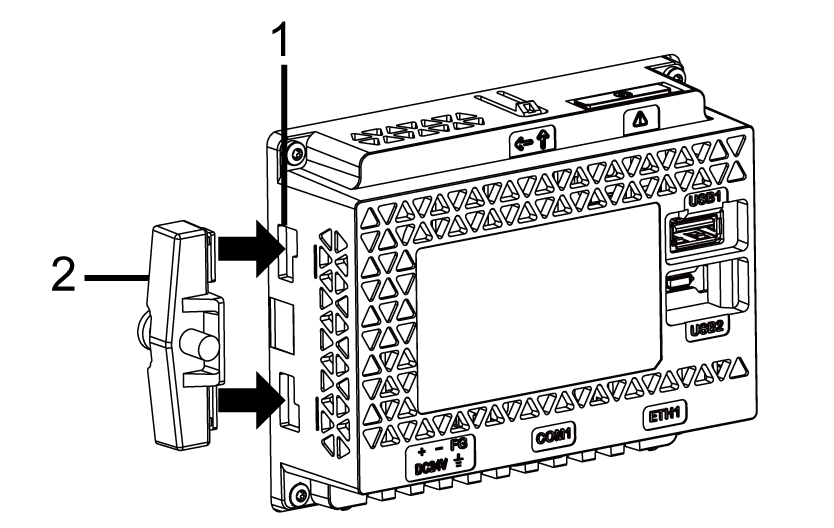

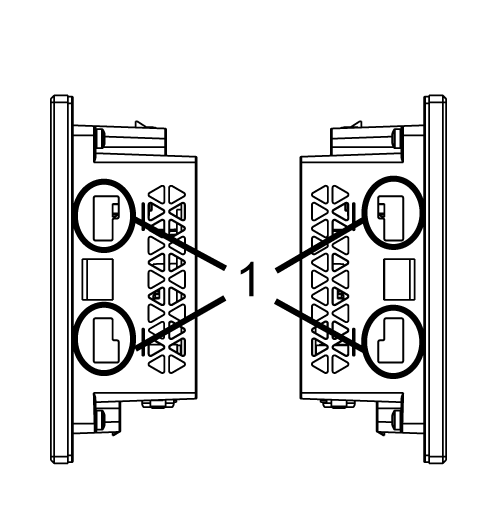

Insérez les crochets des attaches de fixation dans les fentes d'insertion de ce produit. 1 Fentes d'insertion 2 Attache de fixation |
5 |

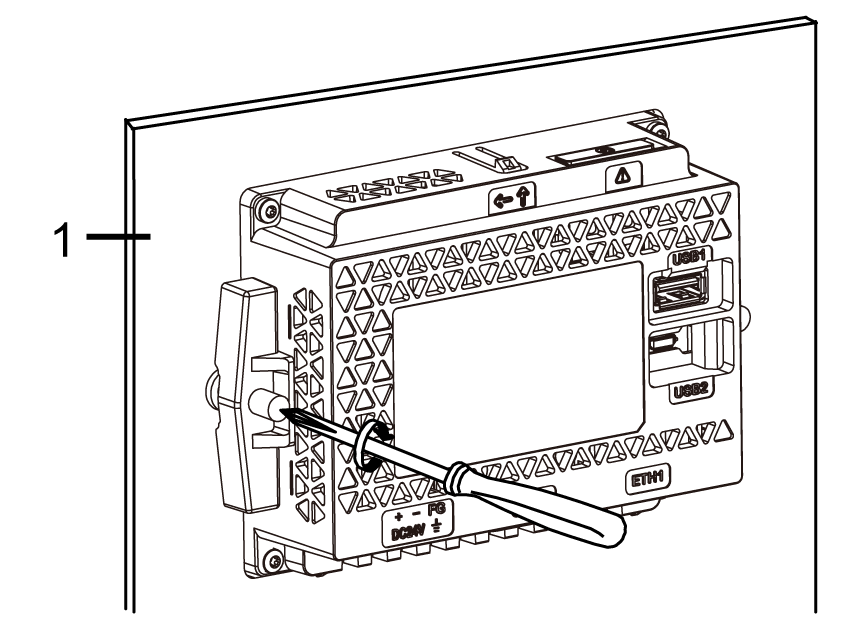

Serrez les vis de l'attache de fixation dans le sens des aiguilles d'une montre à l'aide d'un tournevis. Le couple nécessaire est de 0,5 N•m (4,4 lb-in). 1 Panneau de montage |
AVIS |
---|
ENVELOPPE CASSÉE
N'exercez pas un couple supérieur à celui
indiqué.
Le non-respect de ces instructions peut provoquer des dommages matériels.
|
Installation à l'aide d'attaches à ressort
ATTENTION |
---|
MÉCANISME À RESSORT
Ne libérez pas le mécanisme des attaches à
ressort près du visage.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
|
Étape |
Action |
---|---|
1 |
Placez le produit sur une surface de niveau plane, l'écran d'affichage étant orienté vers le bas. |
2 |
Assurez-vous que le joint du produit est correctement enfoncé dans la rainure qui longe le périmètre du cadre de l'écran. NOTE: Utilisez toujours
le joint d'installation puisque celui-ci absorbe les vibrations
en plus de repousser les liquides. Pour la procédure pour remplacer
le joint d'installation, reportez vous à la section Remplacement du joint d'installation.
|
3 |
Selon les Dimensions de découpe de ce produit, ouvrez un trou de montage sur le panneau et attachez le produit au panneau à partir de l'avant. NOTE: Ce produit a un crochet en haut
pour l'empêcher de tomber. Insérez la partie inférieure
du produit dans l'ouverture du panneau, puis insérez la
partie supérieure tout en poussant le crochet vers le bas.
1 Crochet |
4 |
Appuyez sur les crochets d'attache à ressort dans les emplacements d'insertion de ce produit. Ajustez les attaches à ressort pour l'épaisseur du panneau en les tournant :

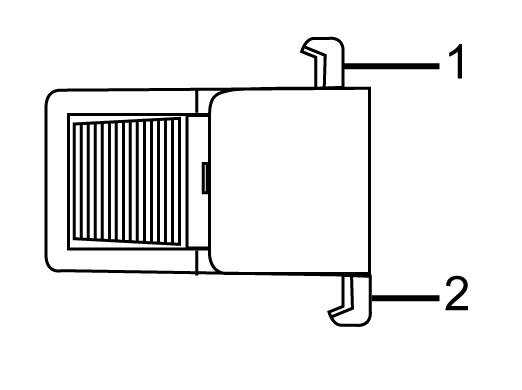

Côté de l'attache à ressort 1 Crochet pour la position 1 2 Crochet pour la position 2 3 Fentes d'insertion |
5 |

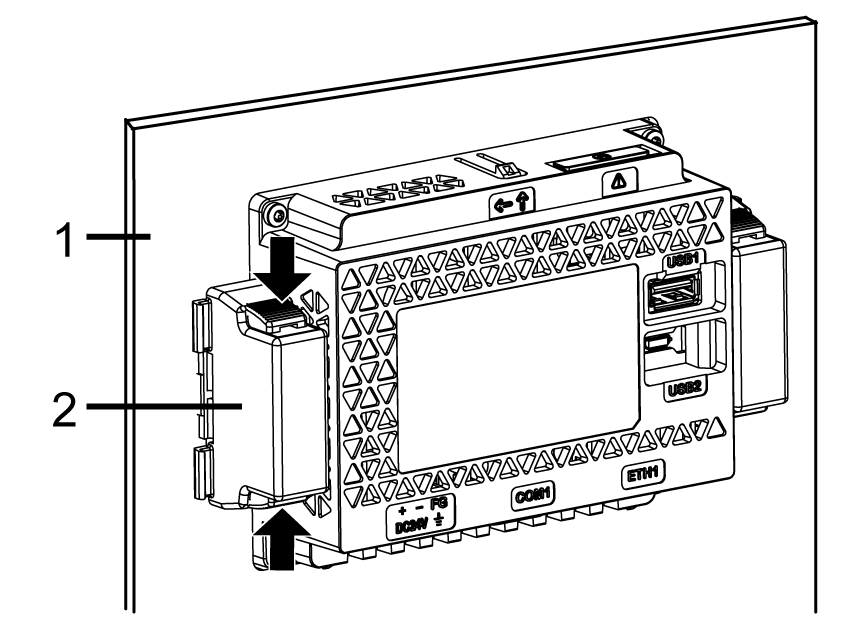

Verrouillez les attaches à ressort en appuyant simultanément sur le haut et le bas de l'attache. 1 Panneau de montage 2 Attache à ressort |
6 |

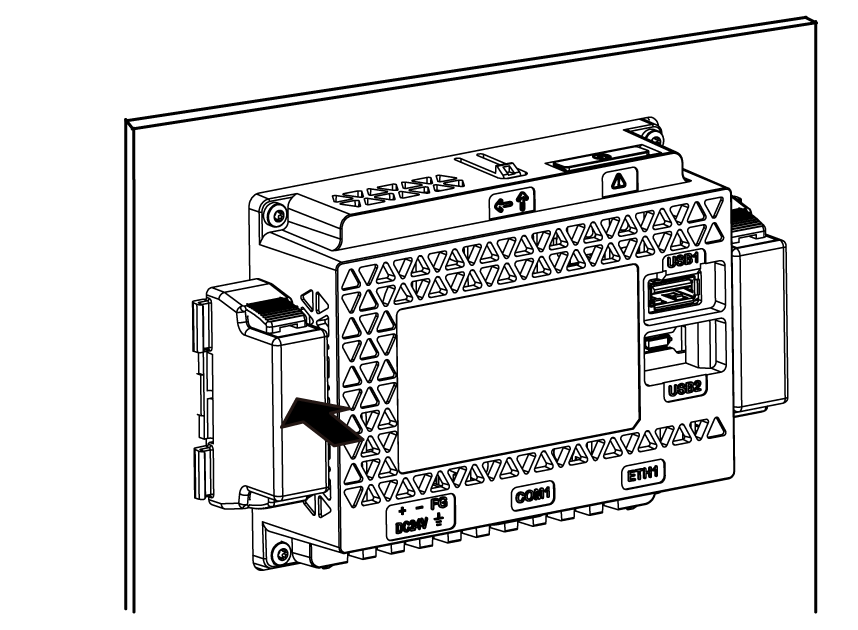

Pour enlever les attaches à ressort, déverrouillez-les en appuyant sur l'arrière de l'attache jusqu'à ce que vous entendiez un clic. |
ATTENTION |
---|
RISQUE DE BLESSURES
Ne faites pas tomber ce produit lorsque vous le retirez
du panneau.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
|
