1

이 제품을 깨끗하고 평평한 면에 화면이 위를 향하도록 올려놓습니다.

2

이 제품의 개스킷이 디스플레이 패널 프레임의 둘레를 연결하는 베젤의 홈에 단단히 고정되었는지 확인하십시오.

3

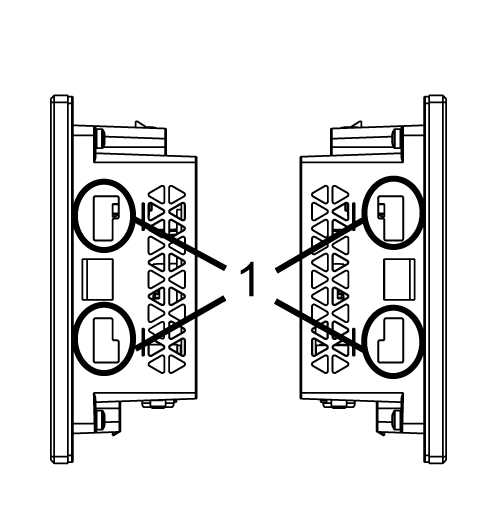

이 제품의 패널 컷 치수에 따라, 패널의 장착용 구멍을 열고 이 제품을 전면에서 패널에 부착합니다.

1 후크

4

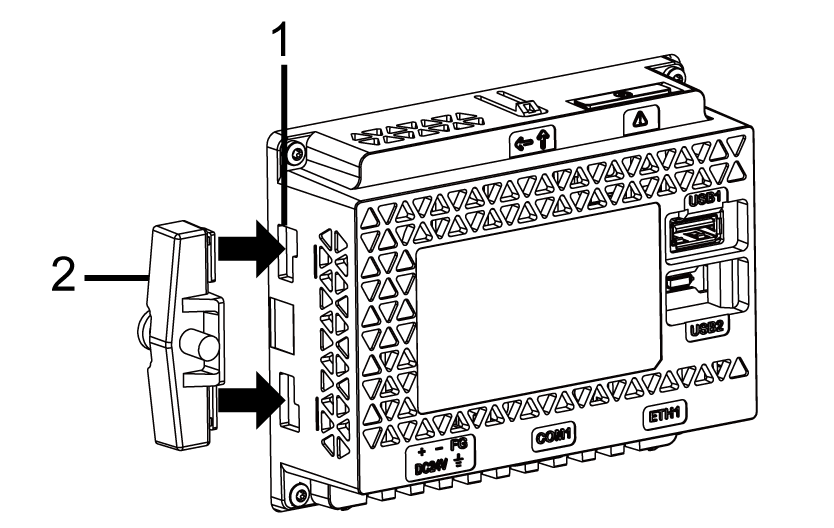

설치 패스터 후크를 이 제품의 삽입 슬롯에 삽입하십시오.

1 삽입 슬롯

2 설치 패스너

5

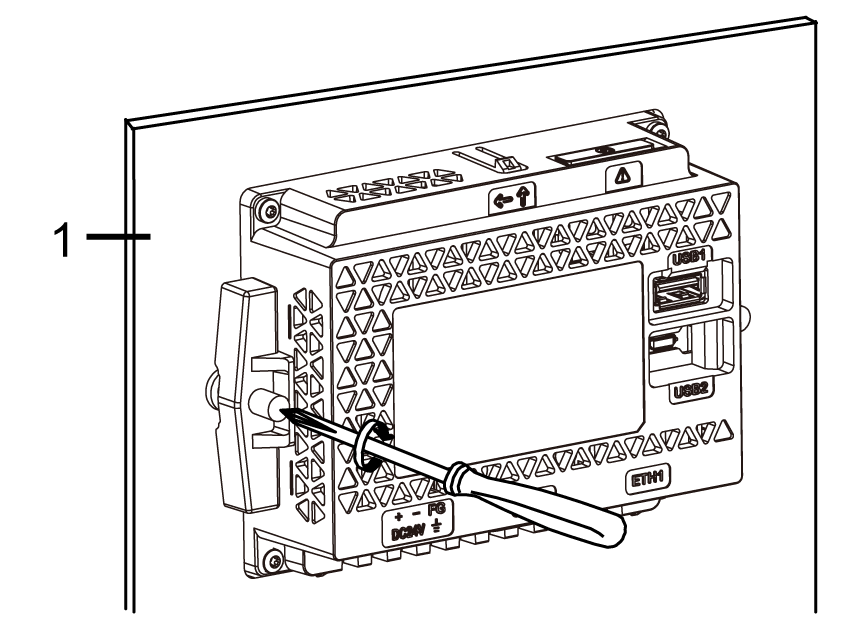

스크루드라이버를 사용하여 설치 패스너의 나사를 시계 방향으로 돌려 조이십시오.

필요한 토크는 0.5 N•m (4.4 lb-in) 입니다.

1 설치 패널

1

이 제품을 깨끗하고 평평한 면에 화면이 위를 향하도록 올려놓습니다.

2

이 제품의 개스킷이 디스플레이 프레임의 둘레를 연결하는 베젤의 홈에 단단히 고정되었는지 확인하십시오.

3

이 제품의 패널 컷 치수에 따라, 패널의 장착용 구멍을 열고 이 제품을 전면에서 패널에 부착합니다.

1 후크

4

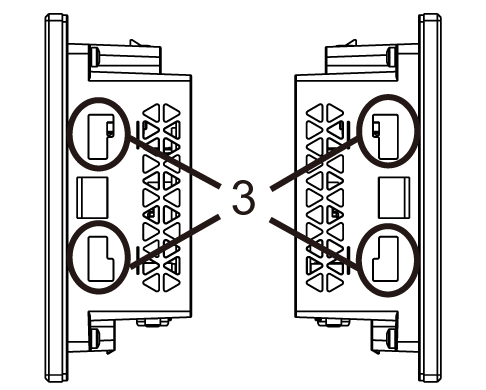

스프링 클립 후크를 이 제품의 삽입 슬롯에 눌러 넣으십시오. 스프링 클립을 뒤집어 패널 두께에 맞춰 조정하십시오.

• 위치 1

  1.5 mm (0.059 in) ≤ 패널 두께 ≤ 4 mm (0.157 in).

• 위치 2

  4 mm (0.157 in) ≤ 패널 두께 ≤ 6 mm (0.236 in).

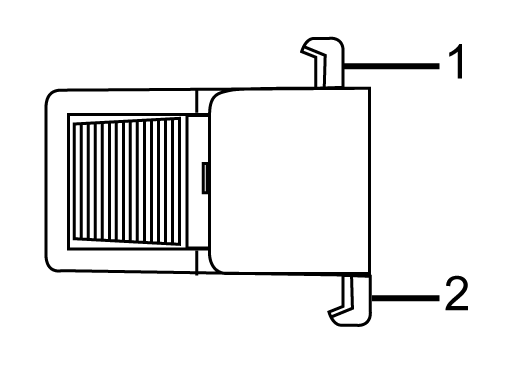

스프링 클립의 측면

1 위치 1의 후크

2 위치 2의 후크

3 삽입 슬롯

5

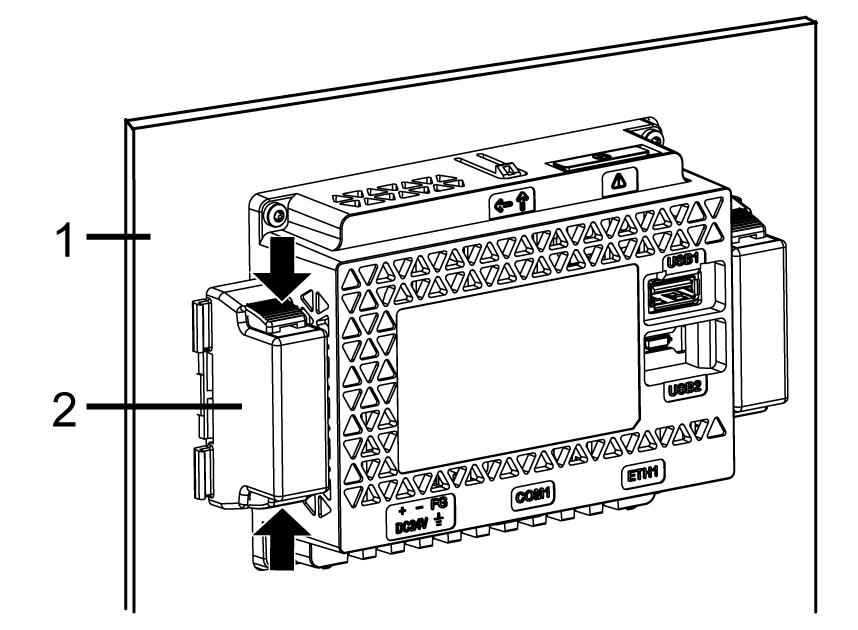

클립의 상단과 하단을 동시에 눌러 스프링 클립을 잠그십시오.

1 설치 패널

2 스프링 클립

6

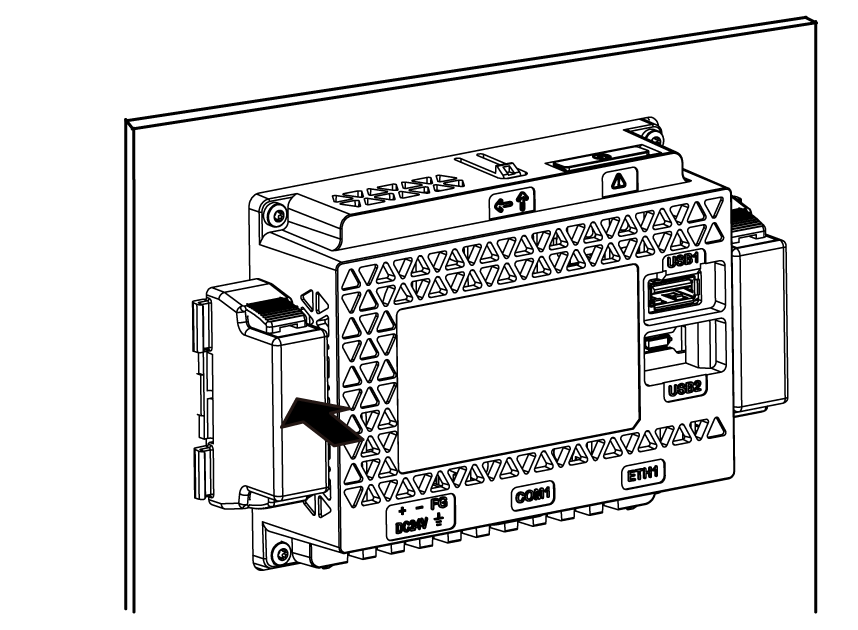

스프링 클립을 제거하려면 찰칵 소리가 들릴 때까지 클립의 후면을 눌러 클립의 잠금을 푸십시오.
