ST6000 Series – Manuel du matériel PDF
ST6000-MM01-FR_04

Conception du système

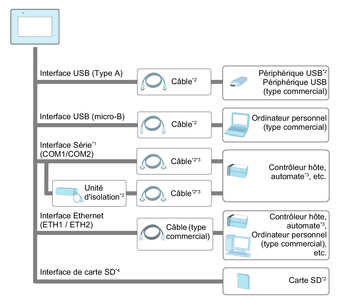

Cette section décrit la configuration du système avec ce produit et l'équipement périphérique.

NOTE: Le nombre d'interfaces, telles que les interfaces série et Ethernet, varie en fonction du modèle. Consultez Identification des pièces.

*1 Pour utiliser le port comme port d'isolement, une unité d'isolement est requise. Pour utiliser le module d'isolement RS-232C, positionnez la broche nº 9 du port COM sur VCC.

*2 Consultez Accessoires.

*3 Pour plus d'informations sur comment connecter les contrôleurs et autres types d'équipement, reportez-vous au manuel de pilote de périphérique correspondant de votre logiciel d'édition d'écrans.

*4 ST-6500TA seulement

Pour utiliser ce produit, le transfert des données du projet depuis le logiciel d'édition d'écran est requis. Pour plus d'informations sur le transfert, reportez-vous au manuel du logiciel.
Lors du transfert à l'aide de l'interface USB (micro-B), raccordez les câbles dans l'ordre suivant :

  1. Branchez le câble de transfert à l'interface USB (micro-B) de ce produit.

  2. Branchez le câble d'alimentation au produit, puis connectez le câble d'alimentation à une source d'alimentation externe.

  3. Raccordez le câble de transfert à l'ordinateur.

AVERTISSEMENT
COMPORTEMENT ACCIDENTEL DE L'EQUIPEMENT
  • Ne raccordez pas le produit à l'ordinateur à l'aide du câble USB (micro-B), sauf si le produit est alimenté par le câble d'alimentation.
  • Retirez le câble USB (micro-B) avant de communiquer avec le contrôleur hôte et d'autres types d'équipements.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
