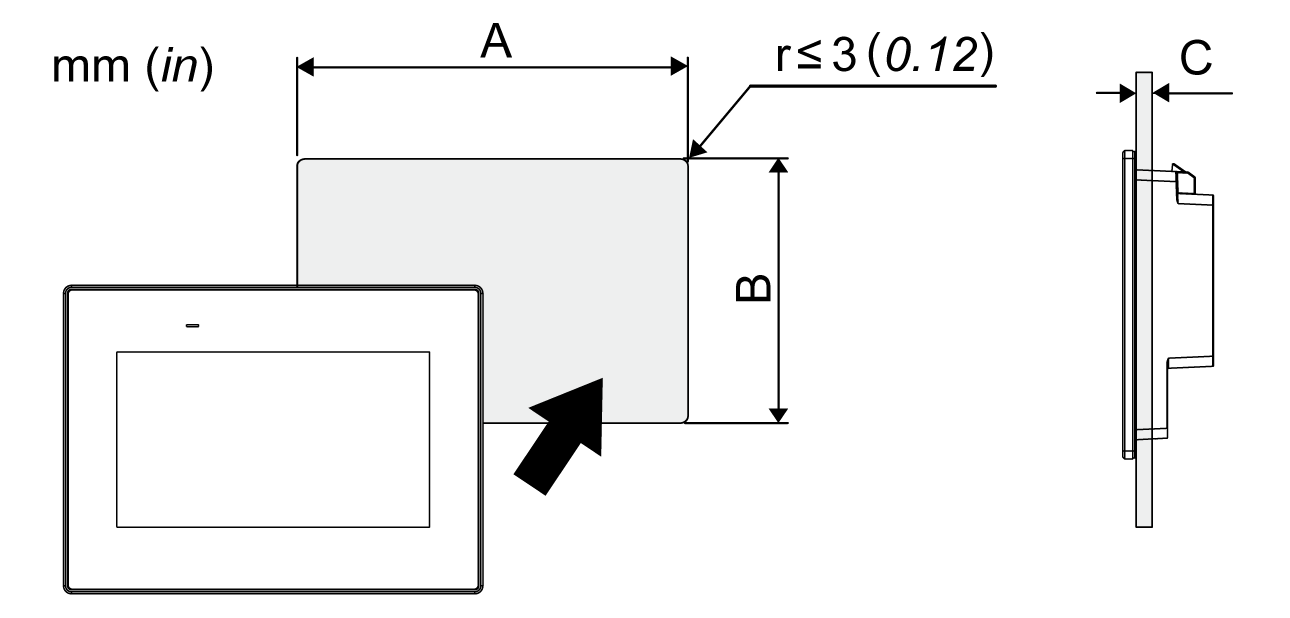

Dimensions de découpe
En fonction des dimensions de la découpe, percez un trou de montage sur le panneau.
|
Nom du modèle |
||
|---|---|---|
|
A |
B |
C |
|
ST-6200WA |
1,6...5 mm (0,06...0,2 in) Lors de l'installation de l'équipement ST-6200WA avec des attaches à ressort : Position 1 : 1,5...4 mm (0,06...0,16 in) Position 2 : 4...6 mm (0,16...0,24 in) NOTE: Pour les positions, consultez Procédure d'installation (ST-6200WA)
|
|
|
118,5 mm (+1/-0 mm) (4,67 in [+0,04/-0 in]) |
92,5 mm (+1/-0 mm) (3,64 in [+0,04/-0 in]) |
|
| ST-6300TA | ||
|
156 mm (+1/-0 mm) (6,14 in [+0,04/-0 in]) |
123,5 mm (+1/-0 mm) (4,86 in [+0,04/-0 in]) |
|
|
ST-6400WA |
||
|
190 mm (+1/-0 mm) (7,48 in [+0,04/-0 in]) |
135 mm (+1/-0 mm) (5,31 in [+0,04/-0 in]) |
|
| ST-6500TA | ||
|
301,5 mm (+1/-0 mm) (11,87 in [+0,04/-0 in]) |
227,5 mm (+1/-0 mm) (8,96 in [+0,04/-0 in]) |
|
|
ST-6500WA |
||
|
255 mm (+1/-0 mm) (10,04 in [+0,04/-0 in]) |
185 mm (+1/-0 mm) (7,28 in [+0,04/-0 in]) |
|
|
ST-6600WA |
||
|
295 mm (+1/-0 mm) (11,61 in [+0,04/-0 in]) |
217 mm (+1/-0 mm) (8,54 in [+0,04/-0 in]) |
|
|
ST-6700WA |
||
|
394 mm (+1/-0 mm) (15,51 in [+0,04/-0 in]) |
250 mm (+1/-0 mm) (9,84 in [+0,04/-0 in]) |
|
