Systemdesign

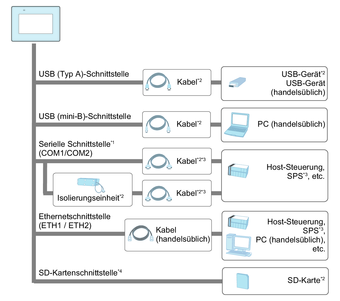

In diesem Abschnitt wird die Systemkonfiguration mit diesem Produkt und den Peripheriegeräten beschrieben.

HINWEIS: Die Anzahl der Schnittstellen, z. B. serielle und Ethernet-Schnittstellen, variiert je nach Modell. Informationen hierzu finden Sie unter Übersicht Bestandteile.

*1 Um dies als Isolierungsanschluss verwenden zu können, ist eine Isolierungseinheit erforderlich. Um die Isolierungseinheit RS-232C verwenden zu können, muss der Pin Nr. 9 des COM-Ports auf VCC eingerichtet werden.

*2 Informationen hierzu finden Sie unter Zubehör.

*3 Informationen zum Anschluss von Steuerungen und anderen Geräten erhalten Sie im entsprechenden Gerätetreiber-Handbuch Ihrer Bildschirmbearbeitungs-Software.

*4 Nur ST-6500TA

Um dieses Produkt verwenden zu können, müssen Projektdaten von der Bildschirmbearbeitungs-Software übertragen werden. Informationen zur Übertragung finden Sie im Softwarehandbuch.
Bei der Übertragung über die USB-(micro-B)-Schnittstelle sind die Kabel in der nachstehenden Reihenfolge anzuschließen:

  1. Schließen Sie das Übertragungskabel an die USB-Schnittstelle (micro-B) dieses Produkts an.

  2. Schließen Sie das Netzkabel an das Gerät an und dann das Netzkabel an eine externe Stromquelle.

  3. Schließen Sie das Übertragungskabel an den Computer an.

WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Schließen Sie das Gerät nicht über das USB-Kabel (micro-B) an den Computer an, es sei denn, das Gerät wird über das Netzkabel mit Strom versorgt.
  • Entfernen Sie das USB-Kabel (micro-B) bei der Kommunikation mit der Host-Steuerung und anderen Gerätetypen.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
