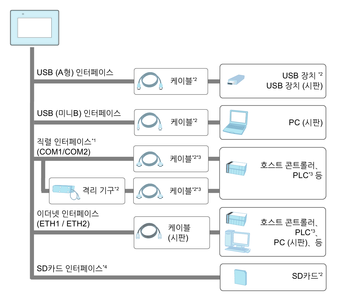

이 섹션에서는 이 제품과 주변 장비와의 시스템 구성을 기술합니다.

*1 Isolation Port로 사용하려면 Isolation Unit이 필요합니다. RS-232C Isolation Unit을 사용하려면 COM 포트의 9번 핀을 VCC에 설정하십시오.

*2 부속품를 참조하십시오.

*3 컨트롤러 및 기타 유형의 장비 연결 방법에 대한 정보는 화면 편집 소프트웨어의 해당 장치 드라이버 설명서를 참조하십시오.

*4 ST-6500TA에 한함

이 제품을 사용하려면 화면 편집 소프트웨어에서 프로젝트 데이터를 전송하셔야 합니다. 전송에 관한 세부 정보는 소프트웨어 설명서를 참조하십시오.
USB(마이크로 B) 인터페이스를 사용하여 전송할 때는 케이블을 다음 순서로 연결합니다.

1. 전송 케이블을 이 제품의 USB(마이크로 B) 인터페이스에 연결합니다.

2. 전원 케이블을 이 제품에 연결한 다음 전원 케이블을 외부 전원에 연결합니다.

3. 전송 케이블을 컴퓨터에 연결합니다.

경고
의도하지 않은 장비 작동 전원을 전원 케이블로 공급받지 않는 한 제품을 USB(마이크로 B) 케이블로 컴퓨터에 연결하지 마십시오. 호스트 컨트롤러와 기타 유형의 장비와 통신하기 전에 USB(마이크로 B) 케이블을 분리하십시오. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.
