Procédure d'installation (ST-63/6500TA, ST-64/65/66/6700WA)

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension. Lors de l'utilisation de l'équipement ST-6•00TA dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D, installez ce produit dans une enveloppe qui empêche que l'opérateur touche l'arrière de ce produit sans l'utilisation d'outils. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension.
Lors de l'utilisation de l'équipement ST-6•00TA dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D, installez ce produit dans une enveloppe qui empêche que l'opérateur touche l'arrière de ce produit sans l'utilisation d'outils.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS
RISQUE DE DETERIORATION DU MATERIEL Utilisez toujours le joint d'étanchéité. Maintenez ce produit stable dans le gabarit lorsque vous installez ou retirez les vis de fixation. Le non-respect de ces instructions peut provoquer des dommages matériels.

Étape	Action
1	Placez le produit sur une surface de niveau plane, l'écran d'affichage étant orienté vers le bas.
2	Assurez-vous que le joint du produit est correctement enfoncé dans la rainure qui longe le périmètre du châssis du cadre de l'écran. NOTE: Utilisez toujours le joint d'installation puisque celui-ci absorbe les vibrations en plus de repousser les liquides. Pour la procédure pour remplacer le joint d'installation, reportez vous à la section Remplacement du joint d'installation.
3	Selon les Dimensions de découpe de ce produit, ouvrez un trou de montage sur le panneau et attachez le produit au panneau à partir de l'avant. NOTE: Ce produit a un crochet en haut pour l'empêcher de tomber. Insérez la partie inférieure du produit dans l'ouverture du panneau, puis insérez la partie supérieure tout en poussant le crochet vers le bas. 1 Crochet

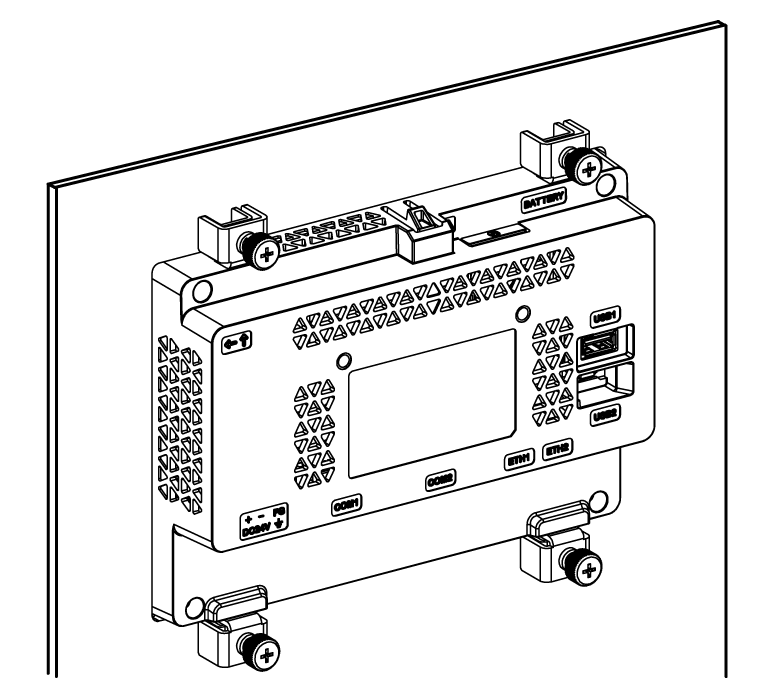

4	Insérez les crochets des attaches de fixation dans les fentes d'insertion de ce produit. 1Fentes d'insertion 2Fentes d'insertion (ST-6700WA uniquement) 3Attache de fixation 4Panneau de montage
5	Serrez les vis de l'attache de fixation dans le sens des aiguilles d'une montre à l'aide d'un tournevis. Le couple nécessaire est de 0,5N•m (4,4lb-in). NOTE: Les attaches de fixation peuvent être également vissées à la main.
