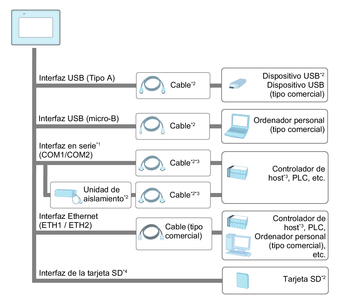

Esta sección describe la configuración del sistema con este producto y los equipos periféricos.

*1 Con el fin de utilizar este puerto como un puerto aislado, se requiere una Unidad de Aislamiento. Para usar una unidad de aislamiento RS-232C, establezca el pin #9 del puerto COM en VCC.

*2 Consulte Accesorios.

*3 Para obtener información sobre cómo conectar controladores y otros tipos de equipos, consulte el manual del controlador de dispositivo correspondiente de su software de edición de pantallas.

*4 Sólo ST-6500TA

Para utilizar este producto, es necesario transferir los datos del proyecto desde el software de edición de pantallas. Para obtener información detallada sobre la transferencia, consulte el manual del software.
Cuando transfiera utilizando la interfaz USB (micro-B), conecte los cables en el siguiente orden:

1. Conecte el cable de transferencia a la interfaz USB (micro-B) de este producto.

2. Conecte el cable de alimentación a este producto y, a continuación, conecte el cable de alimentación a una fuente de alimentación externa.

3. Conecte el cable de transferencia al ordenador.

ADVERTENCIA
FUNCIONAMIENTO INESPERADO DEL EQUIPO No conecte el producto al ordenador con el cable USB (micro-B) a menos que el producto esté alimentado por el cable de alimentación. Retire el cable USB (micro-B) antes de comunicarse con el controlador host y otros tipos de equipos. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
