系统设计

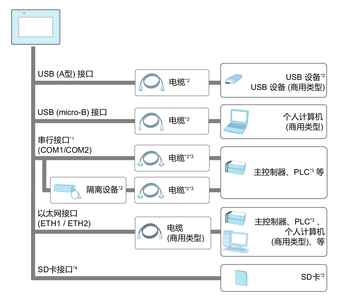

本节介绍本产品和外围设备的系统配置。

注: 诸如串行和以太网接口的数量,因型号而异。请参阅 部件标识.

*1 要将它用作隔离端口,需要隔离设备。要使用 RS-232C 隔离设备,请将串口的 #9 引脚设置为 VCC。

*2 请参阅 附件

*3 要了解如何连接控制器和其它类型的设备,请参阅画面编程软件的相应设备驱动程序手册。

*4 仅 ST-6500TA

要使用本产品,需要从屏幕编辑软件中传输工程数据。有关传输的详细信息,请参阅软件手册。
使用 USB (micro-B) 接口传输时,请按以下顺序连接电缆:

  1. 将传输电缆连接到本产品的 USB (micro-B) 接口。

  2. 将电源线连接到本产品,然后将电源线连接到外部电源。

  3. 将传输电缆连接到计算机。

警告
意外的设备操作
  • 请勿使用 USB (micro-B) 电缆将产品连接到计算机,除非产品是由电源线供电。
  • 在与主机控制器和其他类型设备通讯前,请拔下 USB (micro-B) 电缆。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
