ST6000-MM01-EN_04

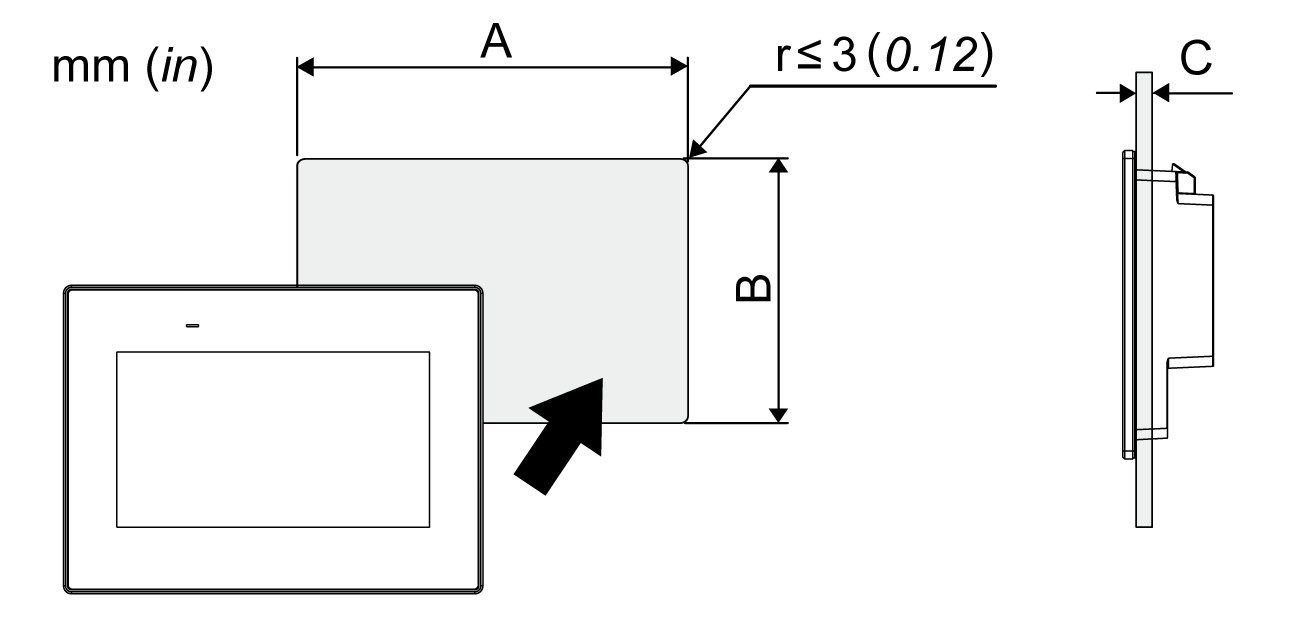

Panel Cut Dimensions

Based on the panel cut dimensions, open a mount hole on the panel.

Model name

A

B

C

ST-6200WA

1.6...5 mm

(0.06...0.2 in)

When installing ST-6200WA with spring clips:

Position 1: 1.5...4 mm (0.06...0.16 in)

Position 2: 4...6 mm (0.16...0.24 in)

NOTE: For the positions, refer to the Installation Procedure (ST-6200WA)

118.5 mm (+1/-0 mm)

(4.67 in [+0.04/-0 in])

92.5 mm (+1/-0 mm)

(3.64 in [+0.04/-0 in])

ST-6300TA

156 mm (+1/-0 mm)

(6.14 in [+0.04/-0 in])

123.5 mm (+1/-0 mm)

(4.86 in [+0.04/-0 in])

ST-6400WA

190 mm (+1/-0 mm)

(7.48 in [+0.04/-0 in])

135 mm (+1/-0 mm)

(5.31 in [+0.04/-0 in])

ST-6500TA

301.5 mm (+1/-0 mm)

(11.87 in [+0.04/-0 in])

227.5 mm (+1/-0 mm)

(8.96 in [+0.04/-0 in])

ST-6500WA

255 mm (+1/-0 mm)

(10.04 in [+0.04/-0 in])

185 mm (+1/-0 mm)

(7.28 in [+0.04/-0 in])

ST-6600WA

295 mm (+1/-0 mm)

(11.61 in [+0.04/-0 in])

217 mm (+1/-0 mm)

(8.54 in [+0.04/-0 in])

ST-6700WA

394 mm (+1/-0 mm)

(15.51 in [+0.04/-0 in])

250 mm (+1/-0 mm)

(9.84 in [+0.04/-0 in])
