M.2 SSD の取り付け
以下に M.2 SSD カードの取り付け方法を説明します。M.2 SSD カードのサイズは、Type 2242 に準拠しています。M.2 SSD が Disk 0 になります。
M.2 SSD を取り付ける場合、オプションの M.2 冷却キットが必要です。ご購入の上、以下の手順に沿って取り付けてください。
アドバンストボックス用
M.2 冷却キット: PFXYP6HSM2A*1
スタンダードボックス用
M.2 冷却キット: PFXYP6HSM2S
*1 アドバンストボックスにファンキットを取り付けてご使用の場合は、M.2
冷却キットは不要です。
M.2 冷却キットの梱包内容
![]() |
---|
感電、爆発、閃光アークの危険性
これらの指示に従わない場合は、死亡または重傷を負うことになります。
|
![]() |
---|
ストレージデバイスの損傷とデータの損失
これらの指示に従わない場合は、負傷する、または機器を破損する可能性があります。
|
注記 |
---|
静電気放電
カバーを取り外す前に、静電気放電に対する十分な保護対策を行ってください。
これらの指示に従わない場合は、機器を破損する可能性があります。
|
注記 |
---|
エンクロージャーの破損
指定以上のトルクをかけないでください。
これらの指示に従わない場合は、機器を破損する可能性があります。
|
- ボックスモジュールの電源を遮断します。
- 筐体または接地接続 (電源以外) に触れて、作業者の身体に蓄積された静電気を放電します。

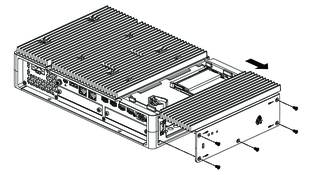

- メンテナンスハッチカバーの 5 本のネジを外し、カバーをスライドさせて取り外します。
- M.2 SSD カードの取り付け位置にヒートシンクパッド (下用) を置きます。アドバンストボックスにファンキットを取り付けてご使用になる場合はこの手順は不要です。
- 本体上の M.2 SSD カード取り付け位置のネジを外します。
- 以下の図のように M.2 SSD カードを斜めに挿入し、上から押し込みます。
- 手順 5 で取り外したネジで M.2 SSD カードを固定します。アドバンストボックスにファンキットを取り付けてご使用になる場合は、手順 8 と手順 9 は不要です。
- M.2 SSD の上にヒートシンクパッド (上用) を置きます。
- ヒートシンクを置き、ネジで取り付けます。
- メンテナンスハッチカバーを取り付け、ネジを締めます。注: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
