PS6000-Serie – Benutzerhandbuch PDF
PS6000-MM01-DE_00

M.2 SSD-Installation

Im Folgenden wird beschrieben, wie Sie die M.2 SSD-Karte installieren. Die Größe der M.2 SSD-Karte entspricht Typ 2242. M.2 SSD wird zu Disk 0.

Bei der Installation der M.2 SSD ist das optionale M.2-Kühlkit erforderlich. Beachten Sie beim Kauf und bei der Installation folgende Schritte:

M.2 Kühlkit für Advanced Box: PFXYP6HSM2A*1
M.2 Kühlkit für Standard Box: PFXYP6HSM2S

*1 Bei Verwendung des Lüftersatz für die Advanced Box ist der M.2 Kühlkit nicht erforderlich.

Lieferumfang des M.2 Kühlkits

Advanced Box:

Standard Box:

  1. Kühlkörper-Pad (für unten)

  2. Kühlkörper-Pad (für oben)

  3. Kühlkörper

  4. Schrauben für Kühlkörper

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN
  • Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
  • Trennen Sie das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
  • Verwenden Sie für die Prüfung vorhandener Spannung stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
  • Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
  • Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Das Gleichstrommodell ist für die Verwendung von 24 VDC ausgelegt, und das Wechselstrommodell für die Verwendung von 100 bis 240 VAC. Prüfen Sie stets, ob Ihr Gerät für Gleich- oder Wechselstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.
VORSICHT
SCHADEN AM SPEICHERMEDIUM UND DATENVERLUST
  • Trennen Sie die Stromversorgung, bevor Sie den Kontakt zu einem installierten Speichergerät herstellen.
  • Verwenden Sie ausschließlich von Pro-face verkaufte Speichergeräte als Zubehör für dieses Produkt.
  • Die Daten sollten regelmäßig gesichert werden, da die Lebensdauer von Speichergeräten begrenzt ist und es jederzeit zum unerwarteten Datenverlust kommen kann.
  • Vergewissern Sie sich vor dem Einsetzen, dass das Speichergerät korrekt ausgerichtet ist.
  • Achten Sie darauf, dass das Speichergerät keinen Biegungen oder Schlägen ausgesetzt ist und nicht fallengelassen wird.
  • Fassen Sie nicht in das Speichergerät oder an seine Anschlüsse.
  • Zerlegen oder verändern Sie das Speichergerät nicht.
  • Halten Sie das Speichergerät trocken.
Eine Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Schäden an der Ausrüstung führen.
HINWEIS
ELEKTROSTATISCHE ENTLADUNG
Treffen Sie die erforderlichen Schutzmaßnahmen gegen elektrostatische Entladung, bevor Sie versuchen, die Abdeckung zu entfernen.
Eine Nichtbeachtung dieser Anweisungen kann zu Schäden an der Ausrüstung führen.
HINWEIS
BESCHÄDIGTES GEHÄUSE
Üben Sie nicht mehr Drehmoment als angegeben aus.
Eine Nichtbeachtung dieser Anweisungen kann zu Schäden an der Ausrüstung führen.
  1. Trennen Sie die Netzversorgung vom Box-Modul.
  2. Berühren Sie das Gehäuse oder den Erdungsanschluss (nicht die Netzversorgung), um eine elektrostatische Entladung von Ihrem Körper durchzuführen.
  3. Entfernen Sie die 5 Schrauben der Abdeckung des Wartungsfachs, und schieben Sie die Abdeckung ab.
  4. Legen Sie das Kühlkörper-Pad (für unten) in den Installationsbereich der M.2 SSD-Karte. Bei Verwendung der Advanced Box mit dem Lüftersatz ist dieser Schritt nicht erforderlich.

    1. Advanced Box

    2. Standard Box

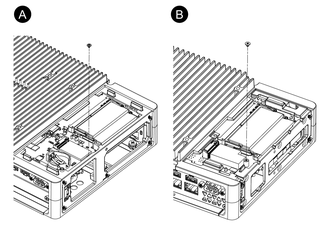

  5. Entfernen Sie die Schraube aus dem Installationsbereich der M.2 SSD-Karte am Produkt.
    HINWEIS: Es wird die Verwendung eines Kreuzschlitzschraubendrehers Nr. 1 empfohlen.

    1. Advanced Box

    2. Standard Box

  6. Setzen Sie die M.2 SSD-Karte gemäß Abbildung unten diagonal ein, und drücken Sie dann von oben.
  7. Befestigen Sie die M.2 SSD-Karte mit der in Schritt 5 entfernten Schraube. Bei Verwendung der Advanced Box mit dem Lüftersatz sind die Schritte 8 und 9 nicht erforderlich.
    HINWEIS:

    • Es wird die Verwendung eines Kreuzschlitzschraubendrehers Nr. 1 empfohlen.

    • Das erforderliche Anzugsdrehmoment beträgt 0,2 N•m (1,77 lb-in).

  8. Legen Sie das Kühlkörper-Pad (für oben) in den M.2 SSD-Bereich
  9. Legen Sie den Kühlkörper ein, und befestigen Sie ihn mit den Schrauben.
    HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,3 N•m (2,7 lb-in).

    1. Advanced Box

    2. Standard Box

  10. Bringen Sie die Abdeckung des Wartungsfachs wieder an, und ziehen Sie die Schrauben fest.
    HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,3 N•m (2,7 lb-in).
