Serie PS6000 – Manual del usuario PDF
PS6000-MM01-ES_00

Instalación de SSD M.2

A continuación se describe cómo instalar la tarjeta SSD M.2. El tamaño de la tarjeta SSD M.2 se ajusta al Tipo 2242. SSD M.2 se convierte en el Disk 0.

Cuando instala la SSD M.2, se requiere el kit de enfriamiento de M.2 opcional. Cómprelo e instálelo usando los siguientes pasos.

Kit de enfriamiento M.2 para Advanced Box: PFXYP6HSM2A*1
Kit de enfriamiento M.2 para Standard Box: PFXYP6HSM2S

*1 Si usa el Advanced Box con el kit del ventilador, el kit de enfriamiento de M.2 no es necesario.

Contenido del paquete del kit de enfriamiento de M.2

Para Advanced Box:

Para Standard Box:

  1. Almohadilla para el disipador térmico (para la parte inferior)

  2. Almohadilla para el disipador térmico (para la parte superior)

  3. Disipador térmico

  4. Tornillos para el disipador térmico

PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO
  • Desconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable.
  • Desconecte el cable de alimentación de este producto y de la fuente de alimentación eléctrica.
  • Siempre debe usar un dispositivo apropiado para detectar la tensión nominal a fin de confirmar que la alimentación está apagada.
  • Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.
  • Use solamente la tensión especificada cuando utilice este producto. El modelo de CC está diseñado para usar 24 Vcc and el modelo de CA está diseñado para usar de 100 a 240 Vca. Compruebe siempre si el dispositivo recibe alimentación de CC o CA antes de aplicar energía eléctrica.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
ATENCIÓN
DAÑOS AL DISPOSITIVO DE ALMACENAMIENTO Y PÉRDIDA DE DATOS
  • Corte la alimentación eléctrica antes de entrar en contacto con un dispositivo de almacenamiento instalado.
  • Use solamente los dispositivos de almacenamiento vendidos por Pro-face como accesorios para este producto.
  • Asegúrese de realizar copias de seguridad de los datos regularmente ya que los dispositivos de almacenamiento tienen una vida útil y la pérdida accidental de los datos puede ocurrir en cualquier momento.
  • Confirme que el dispositivo de almacenamiento esté correctamente orientado antes de insertarlo.
  • No doble, golpee ni deje caer el dispositivo de almacenamiento.
  • No toque la parte interior del dispositivo de almacenamiento, ni los conectores.
  • No desmonte ni modifique el dispositivo de almacenamiento.
  • Mantenga el dispositivo de almacenamiento seco.
Si no se siguen estas instrucciones, pueden producirse lesiones o daños en el equipo.
AVISO
DESCARGA ELECTROSTÁTICA
Tome las medidas de protección necesarias contra descargas electrostáticas antes de intentar quitar la cubierta.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.
AVISO
CARCASA CON ROTURA
No supere el par de apriete especificado.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.
  1. Desconecte la fuente de alimentación del Box Module.
  2. Toque la carcasa o la conexión a tierra (no la fuente de alimentación) para descargar la energía electrostática de su cuerpo.
  3. Quite cinco tornillos de la cubierta de la escotilla de mantenimiento y deslice la cubierta para quitarla.
  4. Ponga la almohadilla para el disipador térmico (para la parte inferior) en el área de instalación de la tarjeta SSD M.2. Si usa el Advanced Box con el kit del ventilador, este paso no es necesario.

    1. Advanced Box

    2. Standard Box

  5. Quite el tornillo del área de instalación de la tarjeta SSD M.2 en el producto.
    NOTA: Se recomienda utilizar un destornillador Phillips #1.

    1. Advanced Box

    2. Standard Box

  6. Inserte la tarjeta SSD M.2 de manera diagonal, como se muestra a continuación, y empújela desde arriba.
  7. Asegure la tarjeta SSD M.2 con el tornillo que se quitó en el paso 5. Cuando usa el Advanced Box con el kit del ventilador, los pasos 8 y 9 no son necesarios.
    NOTA:

    • Se recomienda utilizar un destornillador Phillips #1.

    • El par de apriete necesario es de 0,2 N•m (1,77 lb-in).

  8. Ponga la almohadilla para el disipador térmico (para la parte superior) en el SSD de M.2.

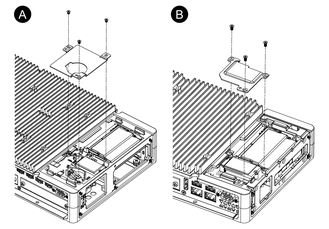

  9. Coloque el disipador térmico y sujételo con los tornillos.
    NOTA: El par de apriete necesario es de 0,3 N•m (2,7 lb-in).

    1. Advanced Box

    2. Standard Box

  10. Vuelva a poner la cubierta de la escotilla de mantenimiento y ajuste los tornillos.
    NOTA: El par de apriete necesario es de 0,3 N•m (2,7 lb-in).
