ST6000-MM01-KO_04

부품 명칭(ST-6500WA/6600WA/6700WA)

주의: 아래는 ST-6500WA을 보여주는 그림입니다.

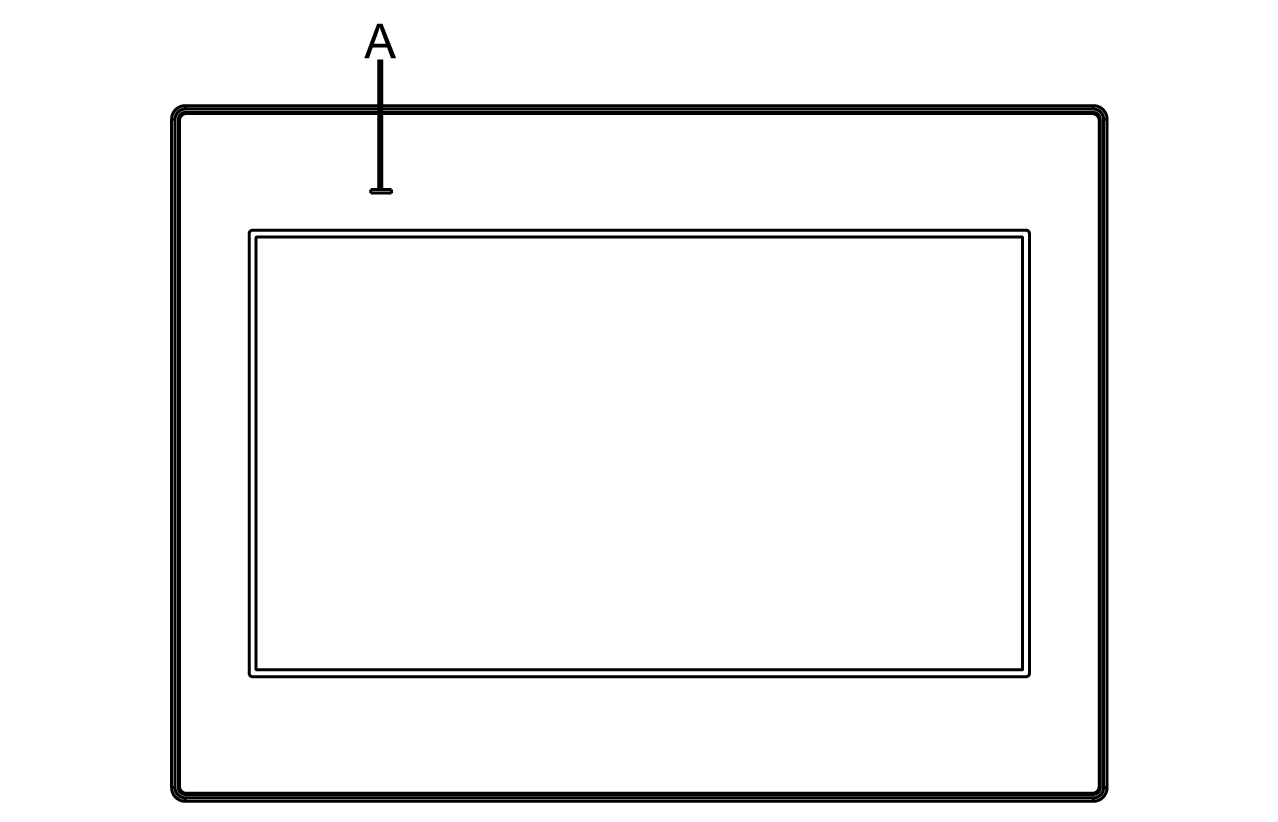

전면

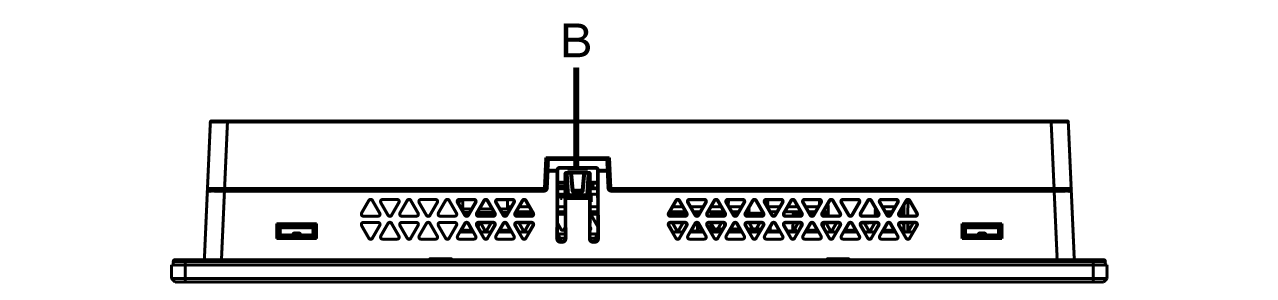

상단

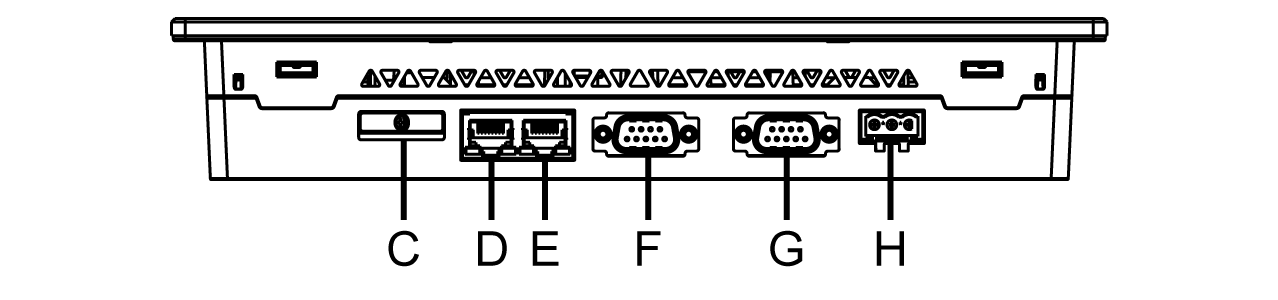

하단

후면

A: 상태 LED

B: 후크

C: 배터리 슬롯

D: 이더넷 인터페이스(ETH2)

E: 이더넷 인터페이스(ETH1)

F: 직렬 인터페이스(RS-422/485)(COM2)

G: 직렬 인터페이스(RS-232C)(COM1)

H: 전원 플러그 커넥터

I: USB(A형) 인터페이스

J: USB(마이크로 B) 인터페이스

K: 안전 경고 기호*1

*1 다음 항목의 배터리 관련 안전 메시지를 식별합니다: 배터리 교체

경고
의도하지 않은 장비 작동
  • 전원을 전원 케이블로 공급받지 않는 한 제품을 USB(마이크로 B) 케이블로 컴퓨터에 연결하지 마십시오.
  • 호스트 컨트롤러와 기타 유형의 장비와 통신하기 전에 USB(마이크로 B) 케이블을 분리하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.
