ST6000-MM01-DE_04

Bauteilkennzeichnung (ST-6500WA/6600WA/6700WA)

HINWEIS: Die Abbildungen unten zeigen: ST-6500WA.

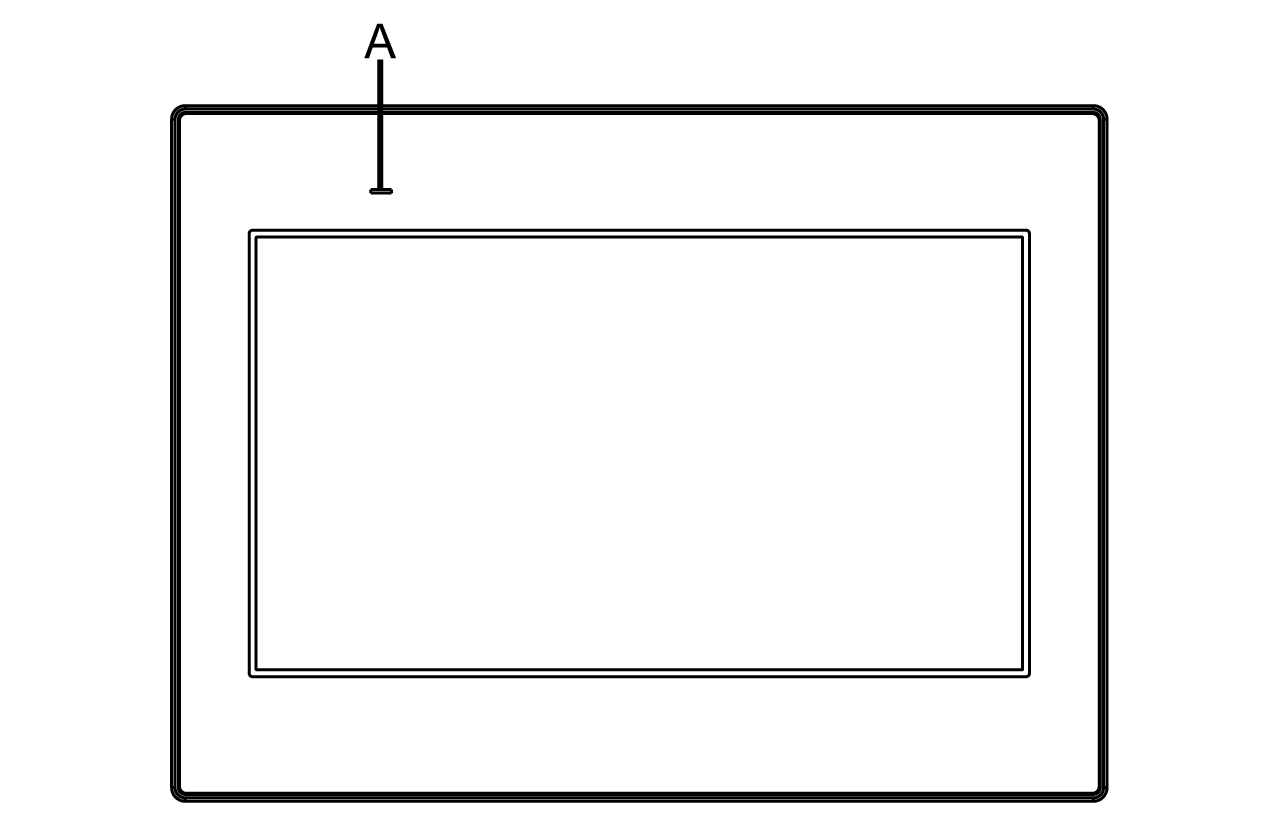

Frontseite

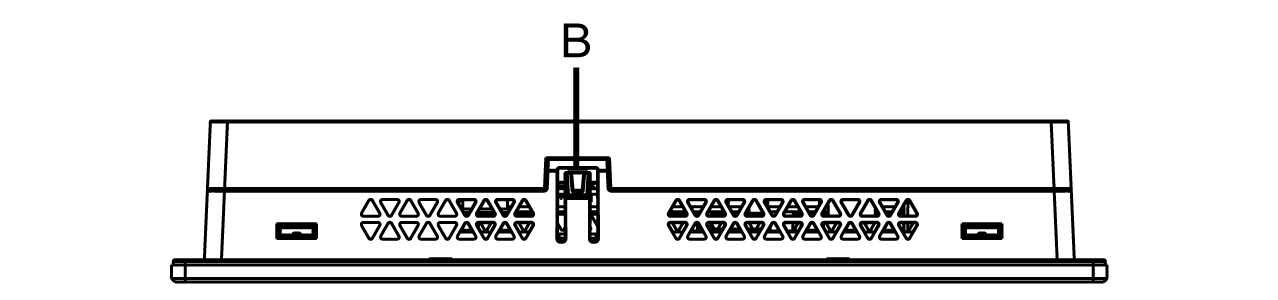

Oben

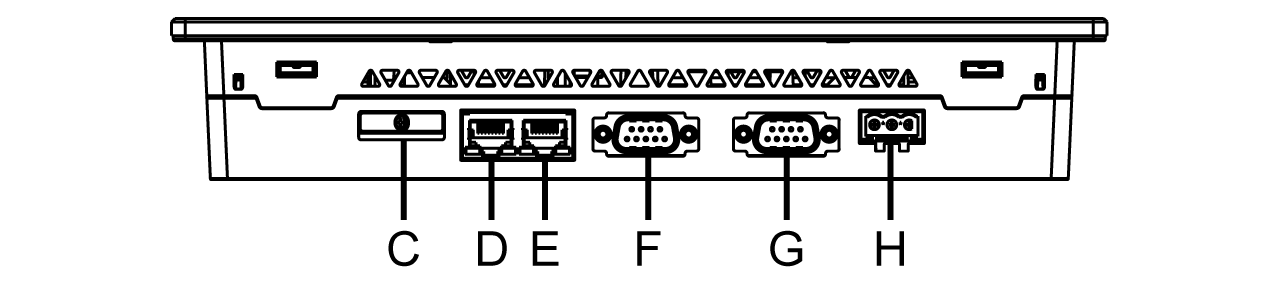

Unterseite

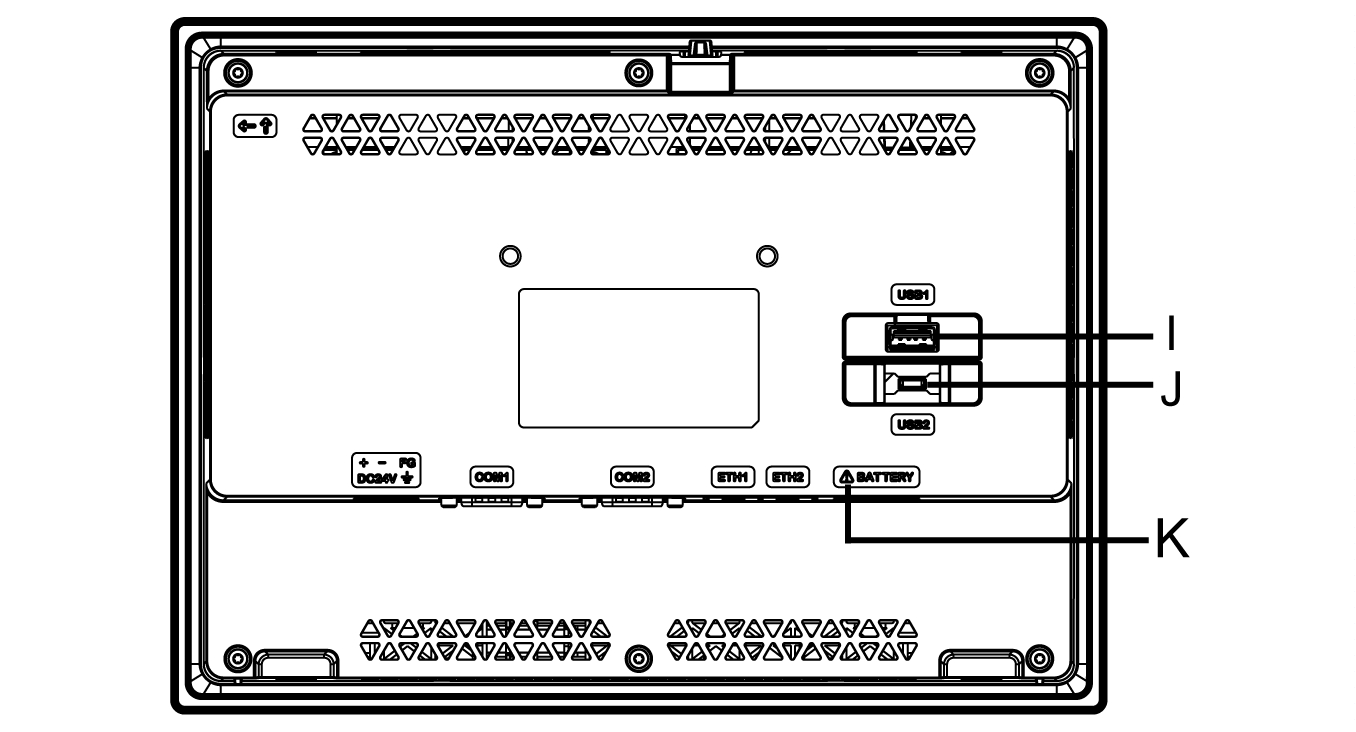

Rückseite

A: Status-LED

B: Haken

C: Akkusteckplatz

D: Ethernet-Schnittstelle (ETH2)

E: Ethernet-Schnittstelle (ETH1)

F: Serielle Schnittstelle (RS-422/485) (COM2)

G: Serielle Schnittstelle (RS-232C) (COM1)

H: Netzstecker

I: USB-Schnittstelle (Typ A)

J: USB-Schnittstelle (micro-B)

K: Sicherheitswarnsymbol*1

*1 Kennzeichnet die Sicherheitshinweise zum Akku unter Ersetzen der Batterie

WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Schließen Sie das Gerät nicht über das USB-Kabel (micro-B) an den Computer an, es sei denn, das Gerät wird über das Netzkabel mit Strom versorgt.
  • Entfernen Sie das USB-Kabel (micro-B) bei der Kommunikation mit der Host-Steuerung und anderen Gerätetypen.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
