Salida auxiliar/Interfaz de salida del altavoz (AUX)

PELIGRO
INCENDIO Y DESCARGA ELÉCTRICA Cuando use el terminal SG para conectar un dispositivo externo a este producto: Asegúrese de que no se crea un bucle de tierra al configurar el sistema. Conecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado. Conecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

INCENDIO Y DESCARGA ELÉCTRICA

Cuando use el terminal SG para conectar un dispositivo externo a este producto:

Asegúrese de que no se crea un bucle de tierra al configurar el sistema.
Conecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado.
Conecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

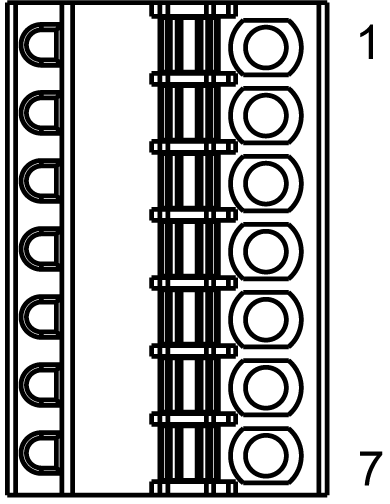

N.º del pin	Nombre de la señal	Dirección	Significado
1	LineOut	Salida	Salida de la línea
2	LineOut_GND	Salida	Puesta a tierra de la línea de salida
3	SP+	Salida	Altavoz +
4	SP-	Salida	Altavoz -
5	NC	–	No hay conexión
6	ALARM+/ BUZZER+	Salida	(Se puede cambiar por medio del software)
7	ALARM-/ BUZZER-	Salida	(Se puede cambiar por medio del software)

Conector AUX: PFXZCDCNAUX1 de Pro-face

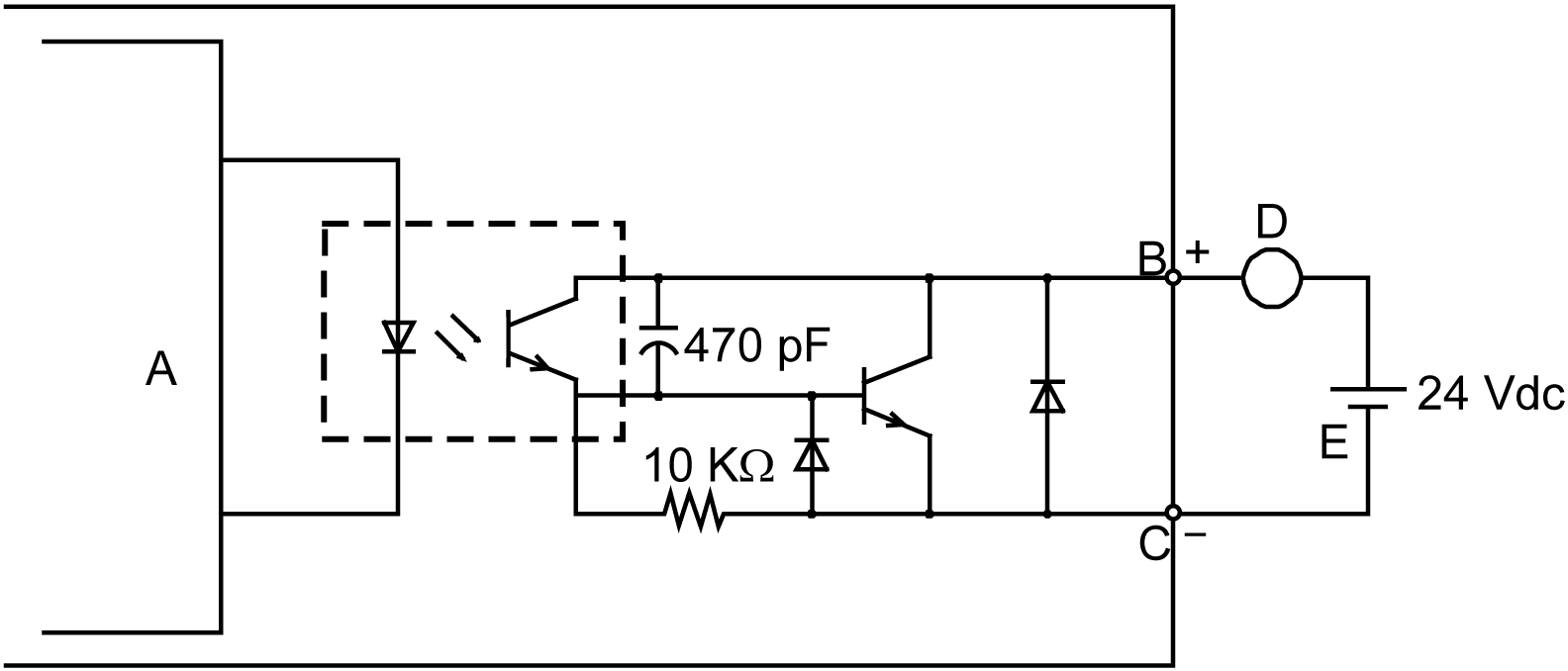

Circuito de salida

A Circuito interno

B Pin N.º 6: ALARM+/BUZZER+

C Pin N.º 7: ALARM-/BUZZER-

D Carga

E Alimentación externa
