Desinstalar del panel

PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO
  • Desconecte la alimentación del dispositivo antes de retirar cualquier cubierta o elemento del sistema y antes de instalar o quitar cualquier accesorio, hardware o cable.
  • Desconecte el cable de alimentación del Módulo de visualización y de la fuente de alimentación eléctrica.
  • Siempre debe usar un dispositivo apropiado para detectar la tensión nominal a fin de confirmar que la alimentación está apagada.
  • Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar la alimentación al Módulo de visualización.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
AVISO
DAÑOS MATERIALES
  • Cuando coloque este producto verticalmente, primero retire el Display Module o DC Power Supply Adapter para Box Module, luego retire el Box Module del Display Module.
  • Mantenga este producto estabilizado en el corte del panel cuando instale o quite los tornillos de sujeción.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Paso

Acción

1

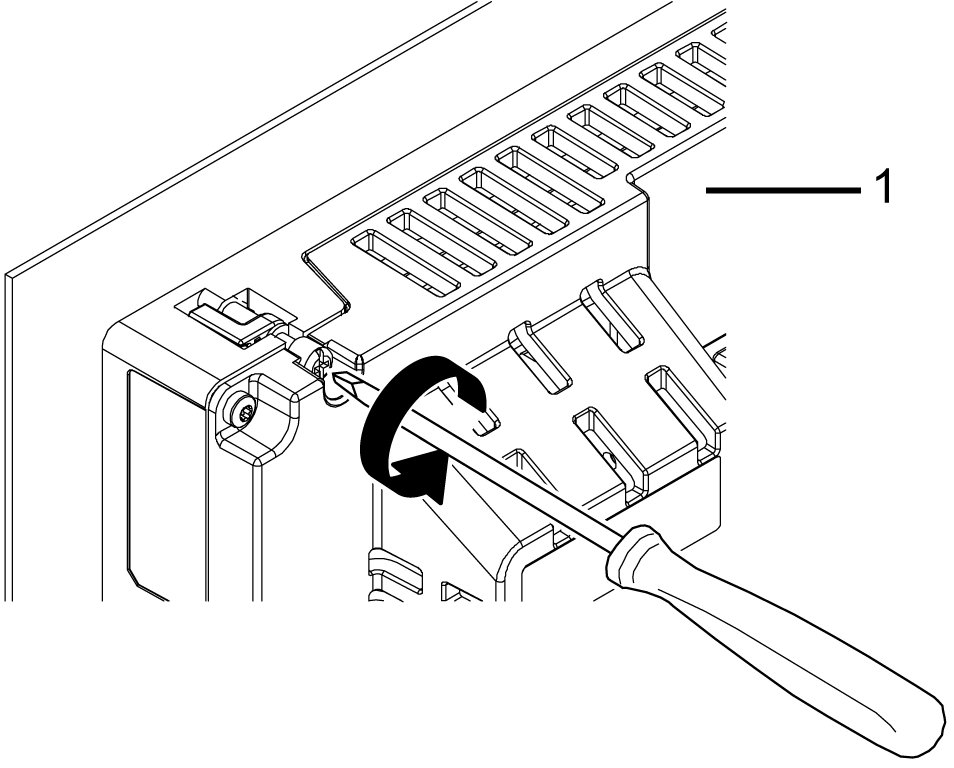

Utilice un destornillador Phillips para aflojar los tornillos gradualmente (girar en sentido horario) de las fijaciones (superior, inferior, izquierdo y derecho), alternando de manera diagonal entre los tornillos hasta que estén todos bien asegurados.

1 Parte posterior

NOTA:

  • Consulte Número de pasadores de instalación en el Paso 5 de Instalación del Panel para ver el número de pasadores de instalación en su modelo.

  • Si el panel es espeso (aproximadamente 5 mm [0,2 in]), puede tener dificultades para enderezar la parte acodada del sujetador de montaje. Si esto sucede, empuje el módulo de visualización hacia atrás desde la parte frontal mientras afloja los tornillos.

2

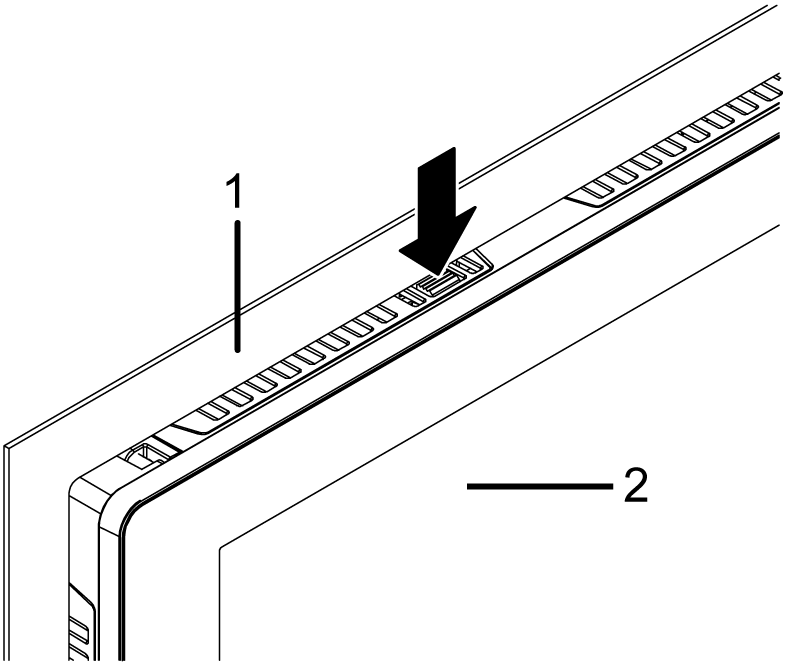

Mientras presiona el seguro anticaída en la parte superior del Módulo de visualización con una herramienta, tal como un destornillador, retire el Módulo de visualización del panel lentamente.

1 Panel

2 Lado frontal

ATENCIÓN
RIESGO DE DAÑOS PERSONALES
No deje que este producto se caiga cuando lo saque del panel.
  • Manténgalo en su lugar después de quitar los sujetadores.
  • Use las dos manos.
  • Tenga cuidado de no lastimarse los dedos cuando presione el seguro anticaída.
Si no se siguen estas instrucciones, pueden producirse lesiones o daños en el equipo.
AVISO
DAÑOS MATERIALES
Para evitar los daños al equipo, saque este producto mientras presiona el seguro anticaída o bien asegúrese de que dicho seguro no toque el panel.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.
