Interface Sortie auxiliaire/sortie pour haut-parleur (AUX)

DANGER
CHOC ÉLECTRIQUE ET INCENDIE
Lors de l'utilisation de la borne SG pour relier un périphérique externe à ce produit :
  • Vérifiez qu'il n'y a pas de boucle de terre lors de l'installation du système.
  • Connectez la borne SG à un équipement distant lorsque le périphérique externe n'est pas isolé.
  • Connectez la borne SG sur une connexion de masse fiable et connue afin de réduire le risque d'endommager le circuit.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.

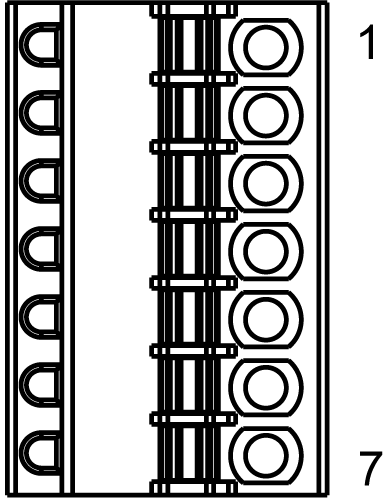

Côté de connexion de câble

Broche n°

Nom du signal

Sens

Signification

1

LineOut

Sortie

Line Out

2

LineOut_GND

Sortie

Line Out Ground

3

SP+

Sortie

Haut-parleur +

4

SP-

Sortie

Haut-parleur -

5

NC

Aucune connexion

6

ALARM+/ BUZZER+

Sortie

(Peut être modifiée au moyen du logiciel)

7

ALARM-/ BUZZER-

Sortie

Connecteur AUX : PFXZCDCNAUX1 de Pro-face

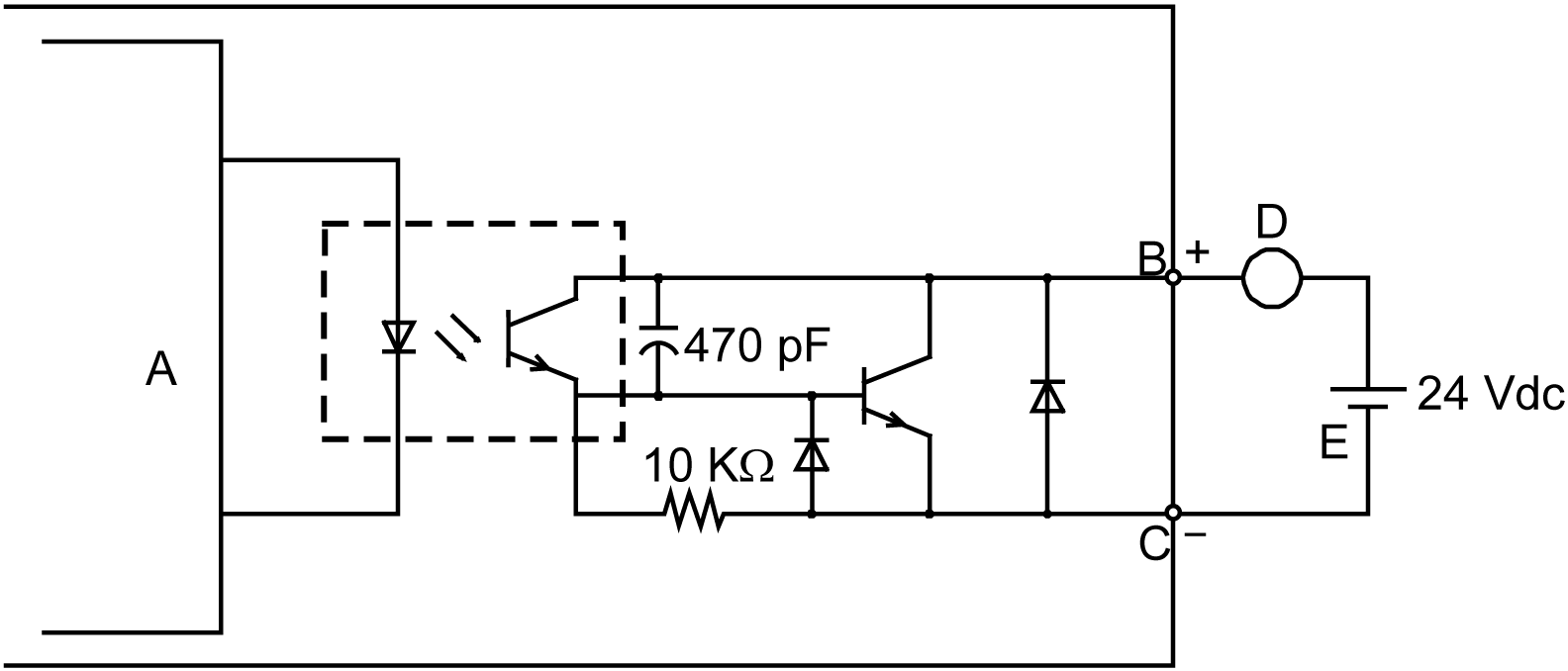

Circuit de sortie

A Circuit interne

B Numéro de broche 6 : ALARM+/BUZZER+

C Numéro de broche 7 : ALARM-/BUZZER-

D Charge

E Alimentation externe
