補助出力/音声出力インターフェイス (AUX)

危険
感電と火災の危険
SG 端子を使って本製品と外部装置をつなぐ場合は、
  • グランドループが形成されないようにシステムを設計してください。
  • 接続相手がアイソレーションされていない場合、SGと接続相手側のSGを接続してください。
  • 回路故障のリスク軽減のため、SG を信頼できる接地接続に接続してください。
上記の指示に従わないと、死亡または重傷を負うことになります。

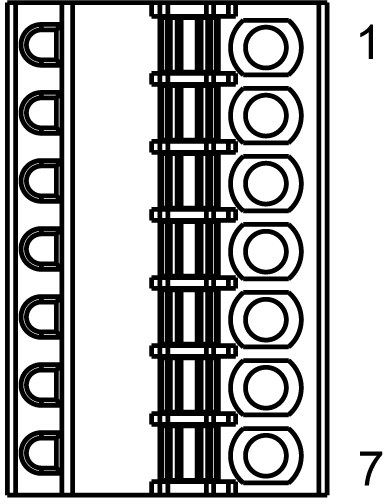

接続ケーブル側

ピン番号

信号名

方向

内容

1

LineOut

出力

Line Out

2

LineOut_GND

出力

ライン出力グランド

3

SP+

出力

スピーカー+

4

SP-

出力

スピーカー-

5

NC

接続なし

6

ALARM+/ BUZZER+

出力

(ソフトウェアで切り替え可能)

7

ALARM-/ BUZZER-

出力

AUX コネクター: シュナイダーエレクトリック製 PFXZCDCNAUX1

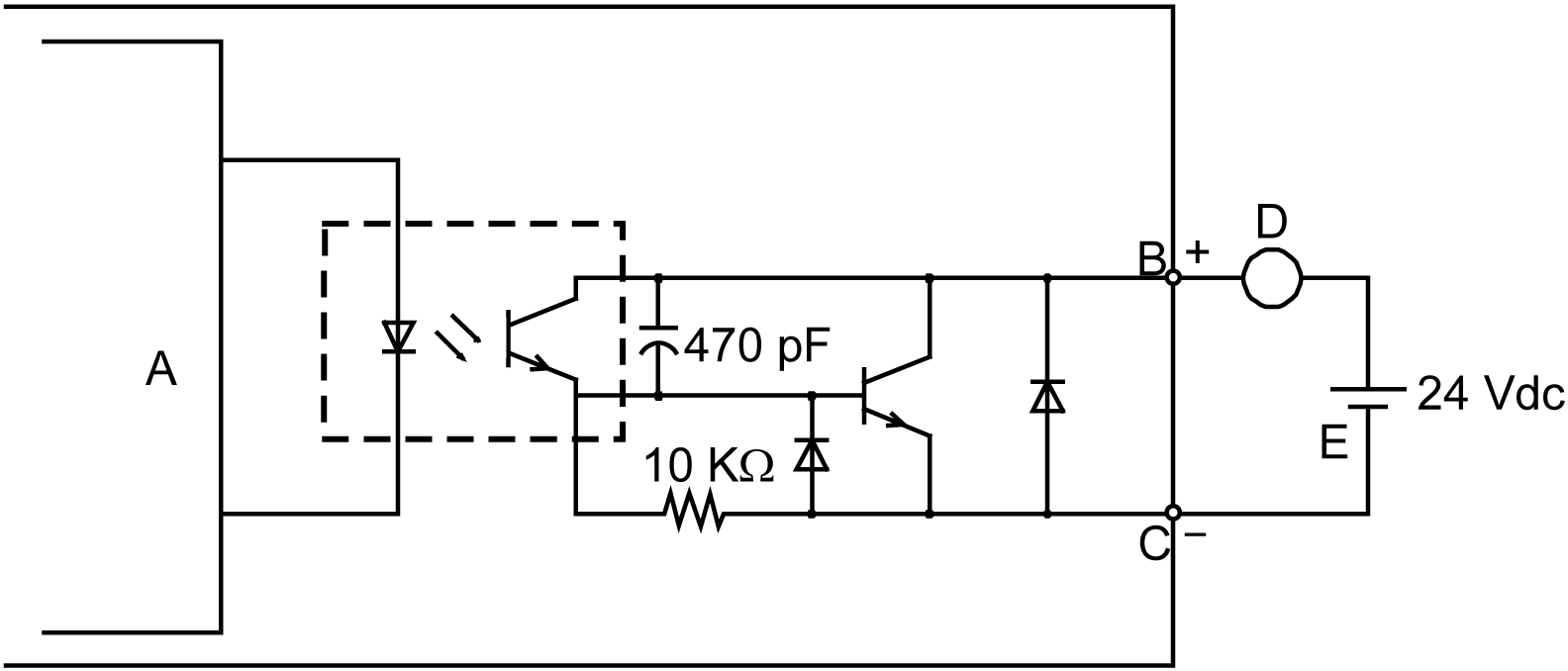

出力回路

A 内部回路

B ピン番号 6: ALARM+/ BUZZER+

C ピン番号 7:ALARM-/ BUZZER-

D 負荷

E 外部電力
