SP5000-MM01-ES-PDF_O

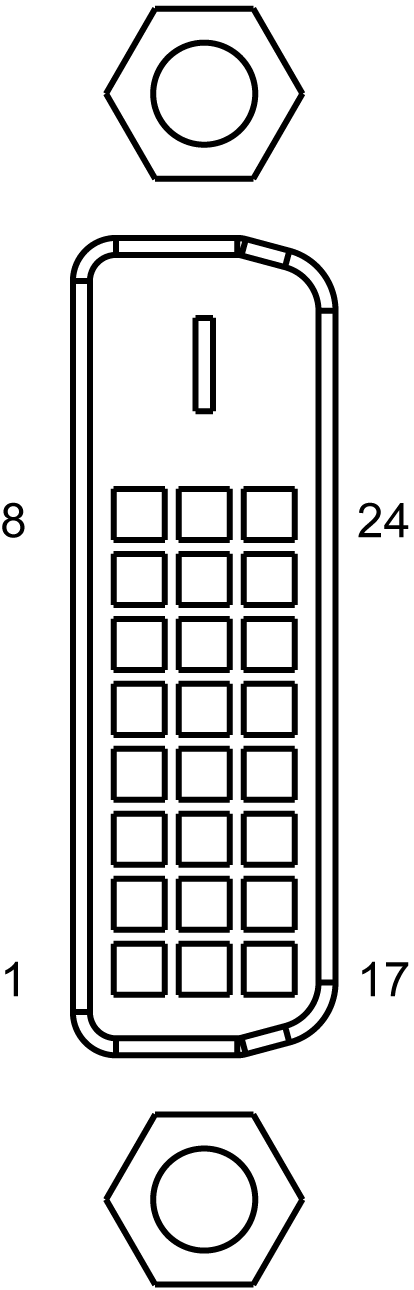

Interfaz de salida de DVI-D

PELIGRO
INCENDIO Y DESCARGA ELÉCTRICA Cuando use el terminal SG para conectar un dispositivo externo a este producto: Asegúrese de que no se crea un bucle de tierra al configurar el sistema. Conecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado. Conecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

INCENDIO Y DESCARGA ELÉCTRICA

Cuando use el terminal SG para conectar un dispositivo externo a este producto:

Asegúrese de que no se crea un bucle de tierra al configurar el sistema.
Conecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado.
Conecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

N.º del pin	Nombre de la señal	Dirección
1	TMDS DATA 2-	Salida
2	TMDS DATA 2+	Salida
3	TMDS DATA 2 SHIELD	–
4	NC	–
5	NC	–
6	Reloj DDC	Salida
7	Datos de DDC	Entrada/Salida
8	NC	–
9	TMDS DATA 1-	Salida
10	TMDS DATA 1+	Salida
11	TMDS DATA 1 SHIELD	–
12	NC	–
13	NC	–
14	Energía eléctrica +5 Vdc	–
15	GND	Tierra
16	SP-5B40: NC SP-5B41: Detección de conexión en caliente	SP-5B40: - SP-5B41: Entrada
17	TMDS DATA 0-	Salida
18	TMDS DATA 0+	Salida
19	TMDS DATA 0 SHIELD	–
20	NC	–
21	NC	–
22	TMDS CLOCK SHIELD	–
23	TMDS CLOCK+	Salida
24	TMDS CLOCK -	Salida
Carcasa	FG	Puesta a tierra funcional

Recomendaciones:

Cable DVI-D de Pro-face (FP-DV01-50 <5 m>)

NOTA:

Para un funcionamiento sin interferencia, use el cable DVI-D recomendado.
Las siguientes notas corresponden solamente al SP-5B40:

- La salida de DVI-D admite resoluciones de pantalla hasta XGA (1.024 x 768). Cuando el modo de salida de la pantalla se establece en modo de clonación, la resolución máxima del Display Module es igual a la resolución de la pantalla de la salida DVI-D, que es XGA (1.024 x 768).

- La salida DVI-D no admite la detección de conexión en caliente (HPD, por su sigla en inglés). Ese producto produce la señal del display como XGA, incluso cuando la unidad principal está encendida mientras está conectada a un display externo. Si el display externo no admite la entrada XGA, la pantalla no se mostrará.
