보조 출력/스피커 출력 인터페이스(AUX)
 위험
|
|---|
|
감전 및 화재
외부 장치를 이 제품에
연결하기 위해 SG 단자를
사용할 때 다음에 유의하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
|

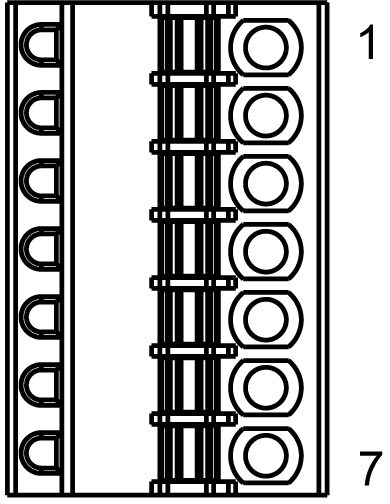

케이블 연결 측 |
핀 번호 |
신호 이름 |
방향 |
의미 |
|---|---|---|---|---|
|
1 |
라인 아웃 |
출력 |
라인 아웃 |
|
|
2 |
라인아웃_GND |
출력 |
라인 아웃 접지 |
|
|
3 |
SP+ |
출력 |
스피커 + |
|
|
4 |
SP- |
출력 |
스피커 - |
|
|
5 |
NC |
– |
연결 없음 |
|
|
6 |

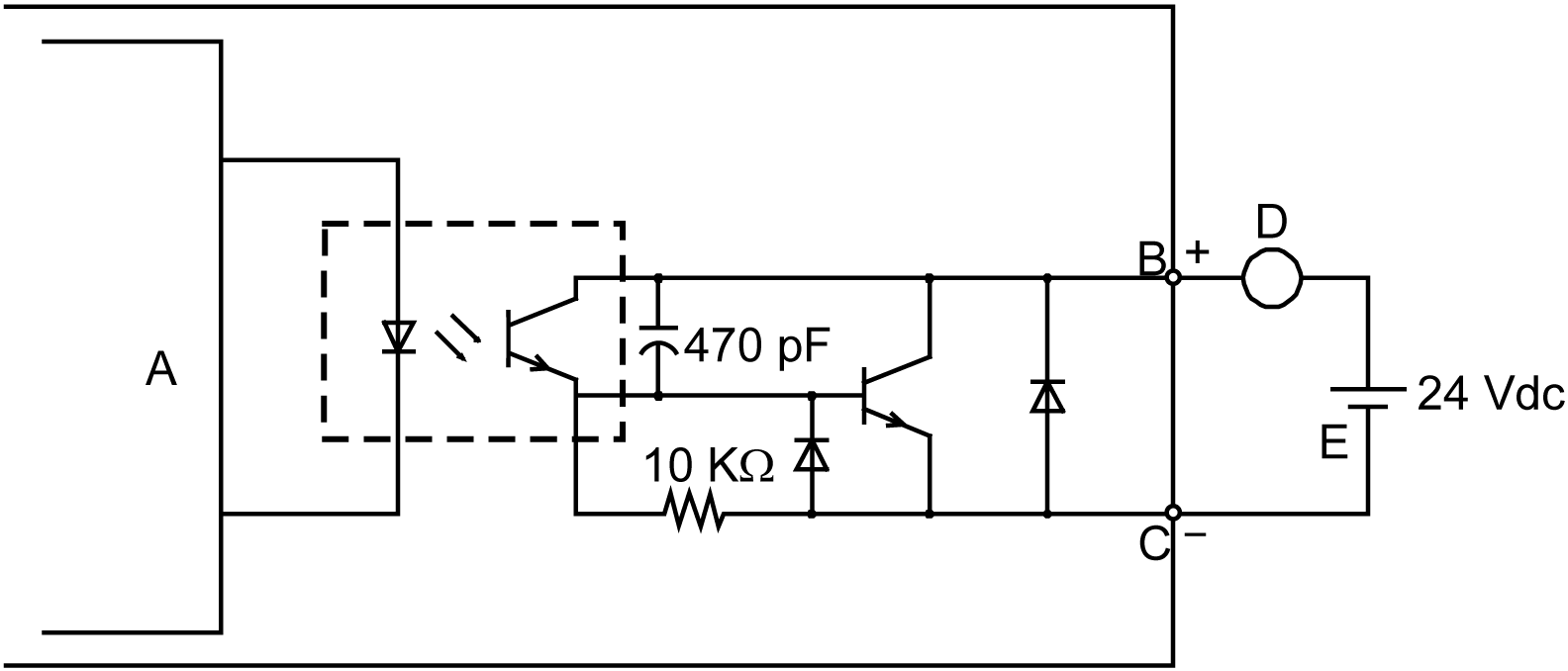

ALARM+/ BUZZER+ |
출력 |
(소프트웨어를 통해 변경 가능) |
|
|
7 |
ALARM-/BUZZER- |
출력 |
보조 커넥터: PFXZCDCNAUX1(Pro-face)
