Abrazadera del USB mini-B (1 puerto)

Introducción

Cuando utiliza un dispositivo USB, puede colocar la abrazadera USB de Pro-face mini-B (modelo N.º ZC9USCLMB1), un abrazadera del cable USB para evitar que el cable se desconecte del puerto USB.

PELIGRO
POSIBILIDAD DE EXPLOSIÓN
  • Verifique que el cableado de la alimentación, la entrada y la salida (E/S) cumplen los métodos de cableado de Clase I, División 2.
  • Si sustituye cualquiera de los componentes, puede anular la conformidad con la Clase I, División 2.
  • Confirme que el cable USB se haya sujetado con la abrazadera del USB antes de usar la interfaz USB.
  • Corte la corriente antes de conectar o desconectar un conector de este producto.
  • Use la interfaz USB (mini-B) para una conexión temporal solamente durante el mantenimiento y la configuración del dispositivo.
  • No use la interfaz USB (mini-B) en lugares peligrosos.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

Fijación de la abrazadera del USB

Paso

Acción

1

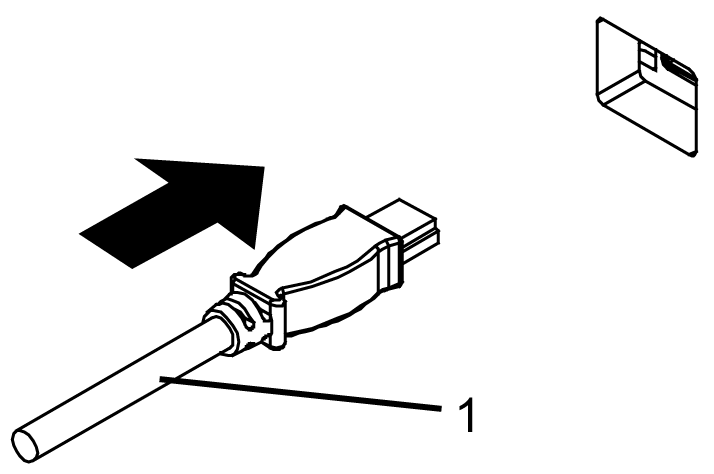

Inserte el cable USB en la interfaz del USB (mini B).

1 Cable USB

2

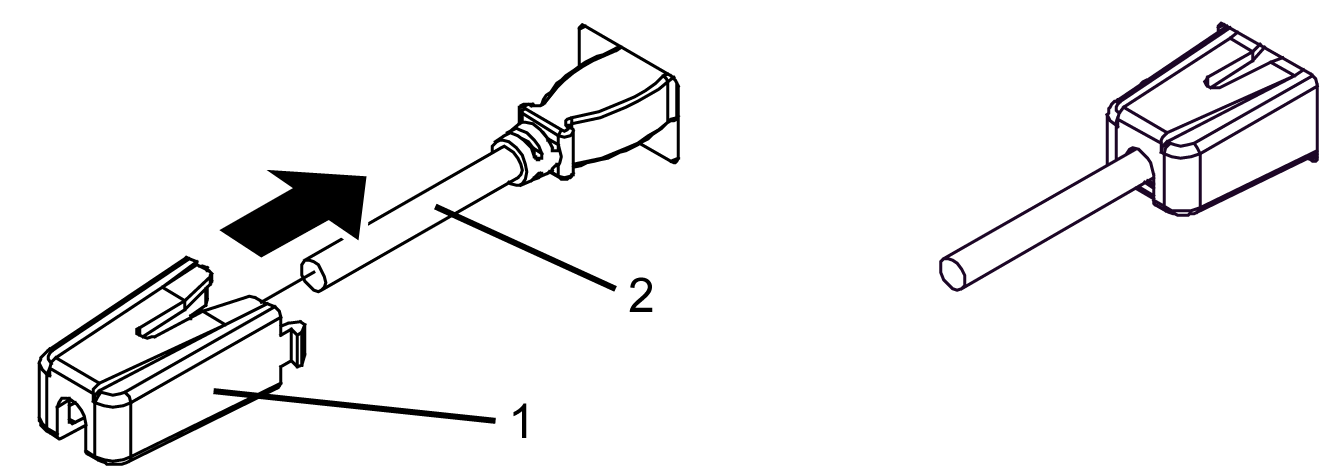

Sujete la abrazadera del USB para colocar el cable USB en su lugar. Inserte el soporte del USB en la interfaz del USB (mini B).

1 Abrazadera del USB

2 Cable USB

Extracción del cable USB

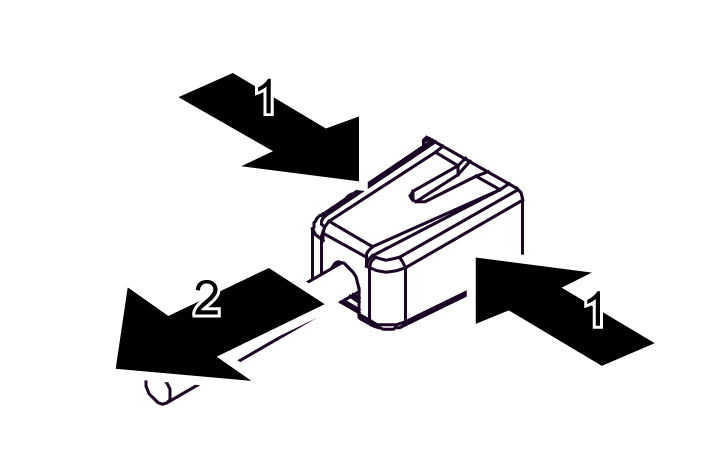

Presione las pestañas de los costados para quitar la abrazadera del USB.
