Conexión del cable de alimentación CC

PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO
  • Desconecte la alimentación del dispositivo antes de retirar cualquier cubierta o elemento del sistema y antes de instalar o quitar cualquier accesorio, hardware o cable.
  • Desconecte la alimentación antes de cablear los terminales de alimentación de este producto.
  • Siempre debe usar un dispositivo apropiado para detectar la tensión nominal a fin de confirmar que la alimentación está apagada.
  • Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.
  • Use solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar la alimentación de 12 a 24 Vdc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente.
  • Puesto que este producto no está equipado con un interruptor de alimentación, asegúrese de conectar uno a la fuente de alimentación.
  • Asegúrese de conectar el terminal FG de este producto a tierra.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
NOTA:

  • Los terminales SG (toma de tierra de señal) y FG (puesta a tierra funcional) se conectan dentro del producto.

  • Cuando conecte el terminal FG, asegúrese de que el cable esté conectado a tierra. Si no conecta este producto a tierra, puede provocar un exceso de interferencia electromagnética (EMI).

Preparación del cable de alimentación CC

  • Asegúrese de que el cable de tierra sea del mismo calibre que los cables de alimentación o mayor.

  • No utilice alambres de aluminio en el cable de alimentación.

  • Para evitar la posibilidad de un cortocircuito en el terminal, use un borne con una manga aislante.

  • Si los extremos de los alambres individuales no están trenzados correctamente, pueden producir un cortocircuito.

  • El tipo de conductor es un cable sólido o trenzado.

  • Utilice alambre de cobre clasificado para 75 °C (167 °F) o superior.

Diámetro del cable de alimentación

0,75...2,5 mm2 (18...13 AWG)*1

Tipo de conductor

Cable rígido o trenzado

Longitud del conductor

Driver recomendado*2

SZS 0.6x3.5 (1205053)

Terminales de pines recomendados*2

3201288 AI 0,75-10 GY

3200182 AI 1 -10 RD

3200195 AI 1,5 -10 BK

3202533 AI 2,5 -10 BU

Tenaza recomendada para el terminal de pines*2

CRIMPFOX 6

*1 Para la compatibilidad UL, use AWG 14 o AWG 13.

*2 Los productos son fabricados por Phoenix Contact.

Especificaciones del conector de alimentación eléctrica de CC: Bloques de terminales de resortes

Los modelos, excepto SP-5400WA, vienen con un conector de alimentación tipo codo (ángulo recto) y el SP-5400WA viene con un conector de alimentación recto.

Tipo codo (ángulo recto)

Tipo recto

Conexión

Cable

+

12...24 Vdc

-

0 Vdc

FG

Terminal con toma de tierra conectado al chasis del panel.

NOTA:

  • No puede conectar el de ángulo recto al SP-5400WA.

  • Tipo codo (ángulo recto): PFXZCBCNDC2 de Pro-face.

    Tipo recto: PFXZCBCNDC1 de Pro-face.

Conexión del cable de alimentación CC

Paso

Acción

1

Confirme que el cable de alimentación no está conectado a la fuente de alimentación.

2

Compruebe la tensión nominal y retire la pegatina “DC24V” en el conector de alimentación CC.

3

Conecte cada hilo del cable de alimentación a un terminal de pines.

4

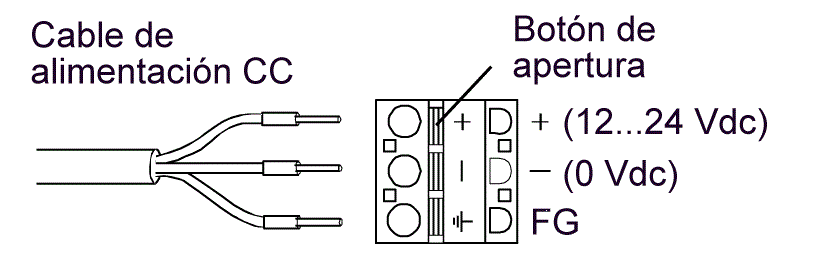

Presione el botón de apertura usando un pequeño destornillador plano para abrir el agujero deseado.

5

Introduzca cada uno de los hilos del cable de alimentación en el agujero correspondiente. Libere el botón de apertura para sujetar el alambre.

Cuando use un cable trenzado, asegúrese de que no haga cortocircuito con cables adyacentes.

6

Después de introducir los tres alambres del cable de alimentación, introduzca el conector de la fuente de alimentación CC en el conector de alimentación de este producto.

NOTA: Cuando use el conector de alimentación CC con tornillos de Pro-face (modelo N.º CA7-ACCNL-01 o PFXZCHCNDC3), utilice un destornillador plano para ajustar los tornillos en ambos lados del conector. El par de apriete necesario es de 0,5 N•m (4,4 lb-in).
NOTA:

  • No suelde el cable directamente al pin a presión.

  • Si el cable no se inserta de manera correcta en el terminal FG, es posible que la función táctil no responda normalmente.
