COM1/COM2 직렬 인터페이스(RS-232C 및 RS-422/RS-485)
서문
통신 방법을 소프트웨어를 통해서 RS-232C와 RS-422/RS-485 사이에서 전환할 수 있습니다.
직렬 인터페이스는 격리되지 않았습니다. SG (신호 접지) 및 FG (기능 접지) 단자는 이 제품의 내부에 연결되어 있습니다. 직렬 인터페이스 커넥터가 D-Sub일 때는 FG 전선을 셀에 연결하십시오.
 위험 |
|---|
|
감전 및 화재
외부 장치를 이 제품에
연결하기 위해 SG 단자를
사용할 때 다음에 유의하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
 주의 |
|---|
|
통신 장애
이러한 지침을 따르지 않을 경우 부상 또는 장비 손상이 초래될 수 있습니다.
|
RS-232C

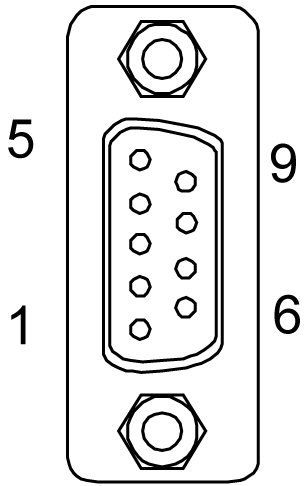

D-Sub 9핀 플러그 커넥터
|
제품 측 |
핀 번호 |
RS-232C |
||
|---|---|---|---|---|
|
신호 이름 |
방향 |
의미 |
||
|
|
1 |
CD |
입력 |
반송파 검출 |
|
2 |
RD (RXD) |
입력 |
데이터 수신 |
|
|
3 |
SD (TXD) |
출력 |
데이터 발신 |
|
|
4 |
ER (DTR) |
출력 |
데이터 단말기 준비 |
|
|
5 |
SG |
– |
신호 접지 |
|
|
6 |
DR (DSR) |
입력 |
데이터 세트 준비 |
|
|
7 |
RS (RTS) |
출력 |
발신 요청 |
|
|
8 |
CS (CTS) |
입력 |
발신 가능 |
|
|
9 |
CI (RI)/VCC |
입력/- |
호출된 상태 표시 +5 Vdc ±5% 출력 0.25 A*1 |
|
|
셀 |
FG |
– |
기능 접지(SG와 공통) |
|
*1 소프트웨어를 통해서 9번 핀을 CI (RI)와 VCC 사이에서 전환할 수 있습니다. VCC 출력은 과전류 과전류로부터 보호되지 않습니다. 손상이나 오작동을 예방하기 위해 정격 전류 내에서만 사용하십시오.
인터핏 브래킷은 #4-40 (UNC)입니다.
권장 사항:
-
케이블 커넥터: XM3D-0921, OMRON Corporation 제조
-
케이블 커버: XM2S-0913, OMRON Corporation 제조
-
나사식 잭(#4-40 UNC): XM2Z-0073, OMRON Corporation 제조
RS-422/485
D-Sub 9핀 플러그 커넥터
|
제품 측 |
핀 번호 |
RS-422/RS-485 |
||
|---|---|---|---|---|
|
신호 이름 |
방향 |
의미 |
||
|
|
1 |
RDA |
입력 |
데이터 수신 A (+) |
|
2 |
RDB |
입력 |
데이터 수신 B (-) |
|
|
3 |
SDA |
출력 |
데이터 발신 A (+) |
|
|
4 |
ERA |
출력 |
데이터 단말기 준비 A (+) |
|
|
5 |
SG |
– |
신호 접지 |
|
|
6 |
CSB |
입력 |
발신 가능 B (-) |
|
|
7 |
SDB |
출력 |
데이터 발신 B (-) |
|
|
8 |
CSA |
입력 |
발신 가능 A (+) |
|
|
9 |
ERB |
출력 |
데이터 단말기 준비 B (-) |
|
|
셀 |
FG |
– |
기능 접지(SG와 공통) |
|
인터핏 브래킷은 #4-40 (UNC)입니다.
권장 사항:
-
케이블 커넥터: XM3D-0921, OMRON Corporation 제조
-
케이블 커버: XM2S-0913, OMRON Corporation 제조
-
나사식 잭(#4-40 UNC): XM2Z-0073, OMRON Corporation 제조
