Serielle Schnittstelle (RS-232C und RS-422/RS-485) für COM1/COM2

Einführung

HINWEIS: Informationen zum Anschluss von Steuerungen und anderen Geräten erhalten Sie im entsprechenden Gerätetreiber-Handbuch Ihrer Bildschirmbearbeitungs-Software.

Als Kommunikationsmethode kann über Ihre Software zwischen RS-232C und RS-422/RS-485 gewechselt werden.

Der serielle Schnittstelle ist nicht potenzialgetrennt. Die Klemmen SG (Signalerde) und FG (Funktionserde) sind im Produkt miteinander verbunden. Wenn der serielle Schnittstellenstecker vom Typ D-Sub ist, schließen Sie den FG-Draht an das Gehäuse an.

GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS UND BRANDGEFAHR Bei Verwendung der SG-Klemme zum Anschluss eines externen Gerätes an dieses Produkt: Vergewissern Sie sich, dass durch den Anschluss keine Erdschleife entsteht. Schließen Sie die SG-Klemme an das externe Gerät an, wenn das externe Gerät nicht potenzialgetrennt ist. Verbinden Sie die SG-Klemme mit einer zuverlässigen Erdung, um das Risiko einer Schaltbeschädigung zu verringern. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS UND BRANDGEFAHR

Bei Verwendung der SG-Klemme zum Anschluss eines externen Gerätes an dieses Produkt:

Vergewissern Sie sich, dass durch den Anschluss keine Erdschleife entsteht.
Schließen Sie die SG-Klemme an das externe Gerät an, wenn das externe Gerät nicht potenzialgetrennt ist.
Verbinden Sie die SG-Klemme mit einer zuverlässigen Erdung, um das Risiko einer Schaltbeschädigung zu verringern.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

VORSICHT
KOMMUNIKATIONSVERLUST Über die Anschlüsse an die Kommunikationsports darf keine übermäßige Zugbelastung auf die Ports ausgeübt werden. Schließen Sie die Kommunikationskabel sicher an der Gerätewand oder am Schrank an. Verwenden Sie einen 9-poligen Sub-D-Stecker mit Dehnschrauben. Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

HINWEIS: Wenden Sie den Nennstrom an.

RS-232C

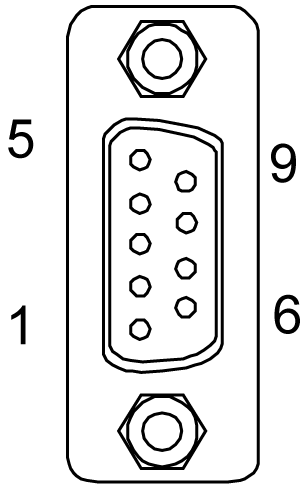

D-Sub, 9-poliger Steckverbinder

Produktseite	Pin-Nr.	RS-232C
Produktseite	Pin-Nr.	Signalbezeichnung	Richtung	Bedeutung
	1	CD	Eingang	Trägererkennung
	2	RD(RXD)	Eingang	Empfangsdaten
	3	SD(TXD)	Ausgang	Sendedaten
	4	ER(DTR)	Ausgang	Endgerät betriebsbereit
	5	SG	–	Signalerde
	6	DR(DSR)	Eingang	Betriebsbereitschaft
	7	RS(RTS)	Ausgang	Sendeaufforderung
	8	CS(CTS)	Eingang	Senden möglich
	9	CI(RI)/VCC	Eingang/–	Aufgerufene Statusanzeige +5 Vdc 5% Ausgang 0,25 A^*1
	Gehäuse	Gehäuseerde	–	Funktionserde FG (gemeinsam mit Signalerde SG)

*1 Sie können für Pin Nr. 9 zwischen CI(RI) und VCC per Software wechseln. Der VCC-Ausgang ist nicht gegen Überstrom geschützt. Zur Vermeidung von Geräteschäden oder Funktionsstörungen ist nur der Nennstrom zu verwenden.

Interfit-Halterung ist #4-40 (UNC).

Empfehlungen:

Kabelanschluss: XM3D-0921, Hersteller: OMRON Corporation.
Kabelabdeckung: XM2S-0913, Hersteller: OMRON Corporation.
Schraubspindel (#4-40 UNC): XM2Z-0073, Hersteller: OMRON Corporation.

RS-422/485
