Interface série (RS-232C et RS-422/RS-485) pour COM1/COM2

Introduction

NOTE: Pour plus d'informations sur comment connecter les contrôleurs et autres types d'équipement, reportez-vous au manuel de pilote de périphérique correspondant de votre logiciel d'édition d'écrans.

Vous pouvez changer de méthode de communication entre RS-232C et RS-422/RS-485 au moyen du logiciel.

L'interface série n'est pas isolée. Les bornes SG (mise à la terre du signal) et FG (prise de terre) sont connectées à l'intérieur du produit. Lorsque le connecteur d'interface série est Sub-D, connectez le fil FB à l'extérieur.

DANGER
CHOC ÉLECTRIQUE ET INCENDIE Lors de l'utilisation de la borne SG pour relier un périphérique externe à ce produit : Vérifiez qu'il n'y a pas de boucle de terre lors de l'installation du système. Connectez la borne SG à un équipement distant lorsque le périphérique externe n'est pas isolé. Connectez la borne SG sur une connexion de masse fiable et connue afin de réduire le risque d'endommager le circuit. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

CHOC ÉLECTRIQUE ET INCENDIE

Lors de l'utilisation de la borne SG pour relier un périphérique externe à ce produit :

Vérifiez qu'il n'y a pas de boucle de terre lors de l'installation du système.
Connectez la borne SG à un équipement distant lorsque le périphérique externe n'est pas isolé.
Connectez la borne SG sur une connexion de masse fiable et connue afin de réduire le risque d'endommager le circuit.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

ATTENTION
PERTE DE COMMUNICATION N'exercez pas un stress trop important sur les ports de communication de toutes les connexions. Fixez solidement les câbles de communication au mur du panneau ou à l'armoire. Utilisez un connecteur D-Sub à 9 broches avec des vis de montée. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

NOTE: N'utilisez que le courant nominal.

RS-232C

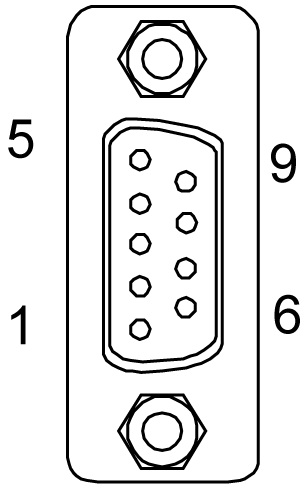

Connecteur Sub-D 9 broches

Côté produit	Broche n°	RS-232C
Côté produit	Broche n°	Nom du signal	Sens	Signification
	1	CD	Entrée	Détection de porteuse
	2	RD(RXD)	Entrée	Réception de données
	3	SD(TXD)	Sortie	Envoi de données
	4	ER(DTR)	Sortie	Terminal de données prêt
	5	SG	–	Mise à la terre du signal
	6	DR(DSR)	Entrée	Ensemble de données prêt
	7	RS(RTS)	Sortie	Demande pour émettre
	8	CS(CTS)	Entrée	Clear to send (émission possible)
	9	CI(RI)/VCC	Entrée/–	Affichage d'état appelé +5 Vdc ±5 % Sortie 0,25 A^*1
	Boîtier	FG	–	Prise de terre (commun à SG)

*1 Vous pouvez alterner entre CI(RI) et VCC pour la broche nº 9 au moyen du logiciel. La sortie VCC n'est pas protégée contre les surintensités. Pour éviter des dommages ou une défaillance, utilisez uniquement le courant nominal.

Le support universel est nº 4-40 (UNC).

Recommandations :

Connecteur de câble : XM2D-0921 fabriqué par OMRON Corporation.
Capot de câble : XM2S-0913 fabriqué par OMRON Corporation.
Vérin à vis (#4-40 UNC) : XM2Z-0073 fabriqué par OMRON Corporation.

RS-422/485
