COM1/COM2 のシリアルインターフェイス (RS-232C および RS-422/RS-485)
概要
ご使用のソフトウェアから、通信方法をRS-232CとRS-422/RS-485間で切り替えることができます。
シリアルインターフェイスにはアイソレーション機能はありません。内部でSG (信号接地) とFG (機能接地) が接続されています。シリアルインターフェイスコネクターが D-Sub の場合は、FG 端子をシェルに接続してください。
 危険 |
|---|
|
感電と火災の危険
SG 端子を使って本製品と外部装置をつなぐ場合は、
上記の指示に従わないと、死亡または重傷を負うことになります。
|
 注意 |
|---|
|
通信の途切れ
上記の指示に従わないと、負傷または機器の損傷を負う可能性があります。
|
RS-232C

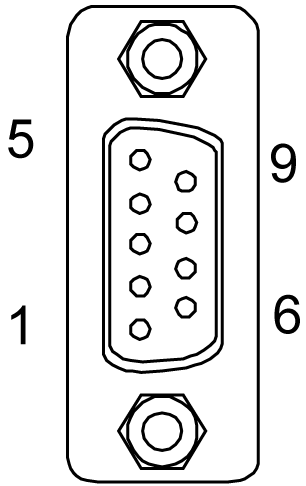

D-Sub 9 ピン プラグコネクター
|
製品側 |
ピン番号 |
RS-232C |
||
|---|---|---|---|---|
|
信号名 |
方向 |
内容 |
||
|
|
1 |
CD |
入力 |
キャリア検出 |
|
2 |
RD(RXD) |
入力 |
受信データ |
|
|
3 |
SD(TXD) |
出力 |
送信データ |
|
|
4 |
ER(DTR) |
出力 |
データ端末レディ |
|
|
5 |
SG |
– |
信号グランド |
|
|
6 |
DR(DSR) |
入力 |
データセットレディ |
|
|
7 |
RS(RTS) |
出力 |
送信要求 |
|
|
8 |
CS(CTS) |
入力 |
送信可 |
|
|
9 |
CI(RI)/VCC |
入力/- |
被呼表示 +5 Vdc ±5% 出力 0.25 A*1 |
|
|
Shell |
FG |
– |
フレームグランド (SG共通) |
|
*1 9 番ピンの CI(RI)/VCC はソフトウェアで切り替えて使用します。VCC 出力は過電流からの保護はされていません。誤動作、故障の原因となりますので電流定格を守ってご使用ください。
嵌合固定金具 #4-40 (UNC)
推奨:
-
推奨コネクター: XM3D-0921 オムロン (株) 製
-
推奨カバー: XM2S-0913 オムロン (株) 製
-
推奨ジャックスクリュー (#4-40 UNC) : XM2Z-0073 オムロン (株) 製
RS-422/485
D-Sub 9 ピン プラグコネクター
|
製品側 |
ピン番号 |
RS-422/RS-485 |
||
|---|---|---|---|---|
|
信号名 |
方向 |
内容 |
||
|
|
1 |
RDA |
入力 |
受信データ A(+) |
|
2 |
RDB |
入力 |
受信データ B(-) |
|
|
3 |
SDA |
出力 |
送信データ A(+) |
|
|
4 |
ERA |
出力 |
データ端末レディ A(+) |
|
|
5 |
SG |
– |
信号グランド |
|
|
6 |
CSB |
入力 |
送信可 B(-) |
|
|
7 |
SDB |
出力 |
送信データ B(-) |
|
|
8 |
CSA |
入力 |
送信可 A(+) |
|
|
9 |
ERB |
出力 |
データ端末レディ B (-) |
|
|
Shell |
FG |
– |
フレームグランド (SG 共通) |
|
嵌合固定金具 #4-40 (UNC)
推奨:
-
推奨コネクター: XM3D-0921 オムロン (株) 製
-
推奨カバー: XM2S-0913 オムロン (株) 製
-
推奨ジャックスクリュー (#4-40 UNC) : XM2Z-0073 オムロン (株) 製
