SP5000X 시리즈 – 하드웨어 설명서 PDF
SP5000X-MM01-KO_05

패널에 설치하기

위험
감전, 폭발 또는 아크 플래시 위험성
  • 시스템에서 커버나 요소를 제거하기 전, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오.
  • 제품을 설치하거나 제거하기 전에 이 제품과 전원 공급장치 모두에서 전원 케이블을 분리하십시오.
  • 지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오.
  • 이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
주의 사항
장비 손상
  • 이 제품을 세로로 장착할 때는 디스플레이 모듈을 패널에 연결하기 전에 박스 모듈을 디스플레이 모듈에 설치하십시오.
  • 나사 패스너를 설치하거나 제거 할 때 패널 컷에 제품이 안정적으로 놓여있도록 하십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

단계

동작

1

제품을 세로로 장착할 때는 디스플레이 모듈의 화면을 아래로 향하게 하여 깨끗하고 평평한 표면에 놓고 박스 모듈을 디스플레이 모듈에 장착합니다. 디스플레이모듈에설치하기를 참조하십시오.

2

디스플레이 모듈의 개스킷이 디스플레이 패널 프레임의 둘레를 연결하는 베젤의 홈에 단단히 고정되었는지 확인하십시오.

주의: 항상 방수뿐 아니라 진동을 흡수하는 설치 개스킷을 사용하십시오. 설치 개스킷 교체 절차는 설치 개스킷 교체하기 를 참조하십시오.

3

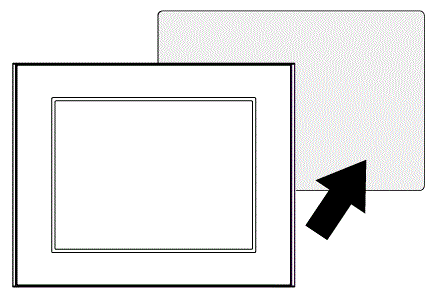

디스플레이 모듈의 패널 컷 치수에 따라, 패널의 장착용 구멍을 열고 전면에서 디스플레이 모듈을 패널에 연결하십시오.

4

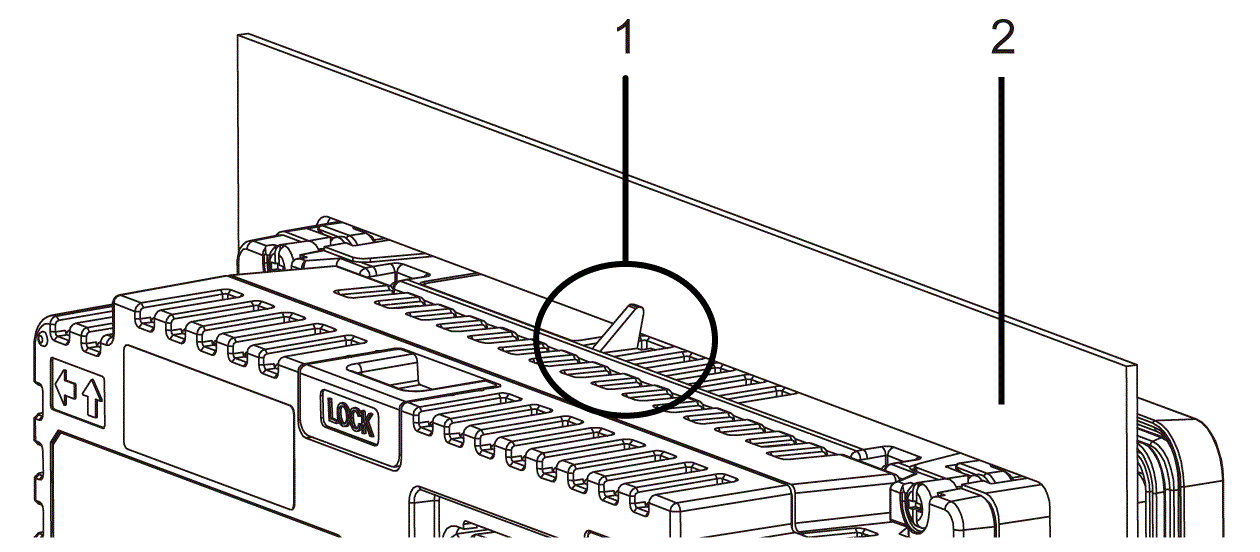

디스플레이 모듈 상단의 낙하 방지 잠금장치가 패널에 부착되어 있는지 확인하십시오.

SP-5490WA 제외

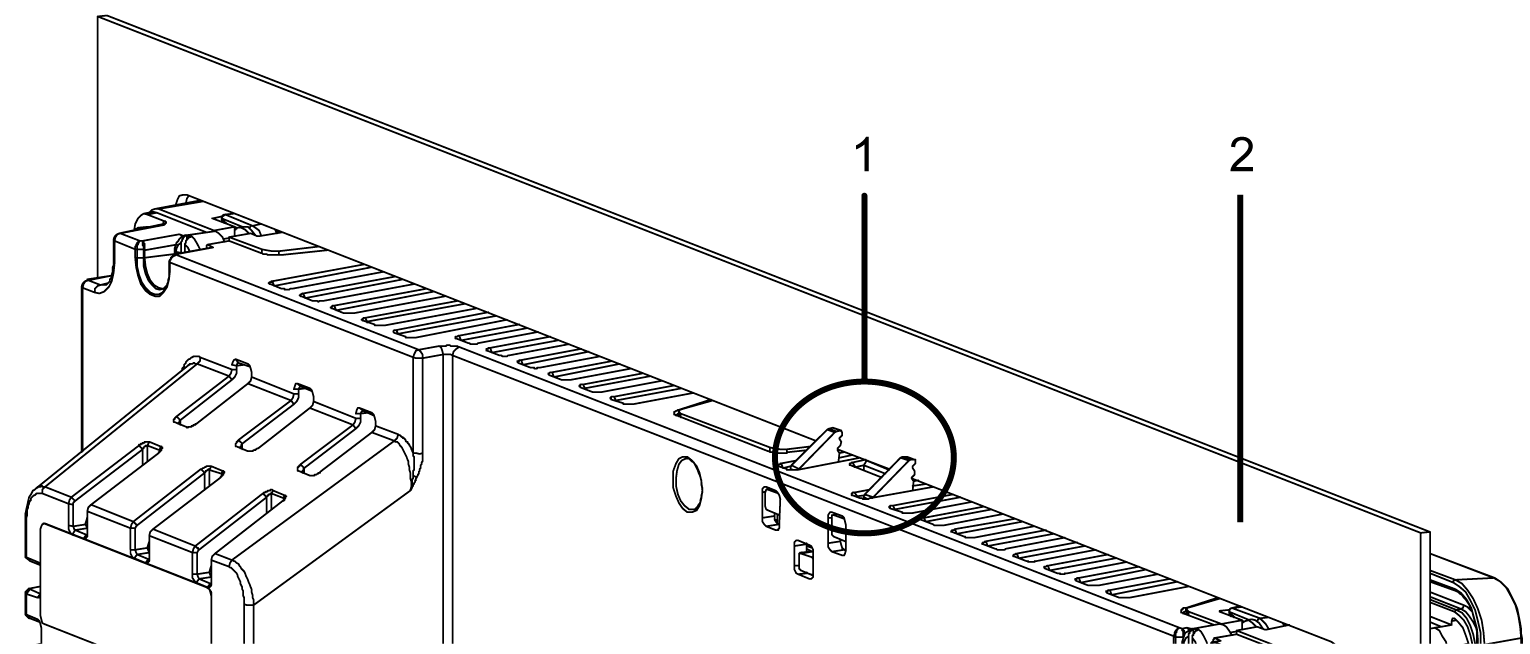

SP-5490WA

1 낙하 방지 잠금장치

2 패널

5

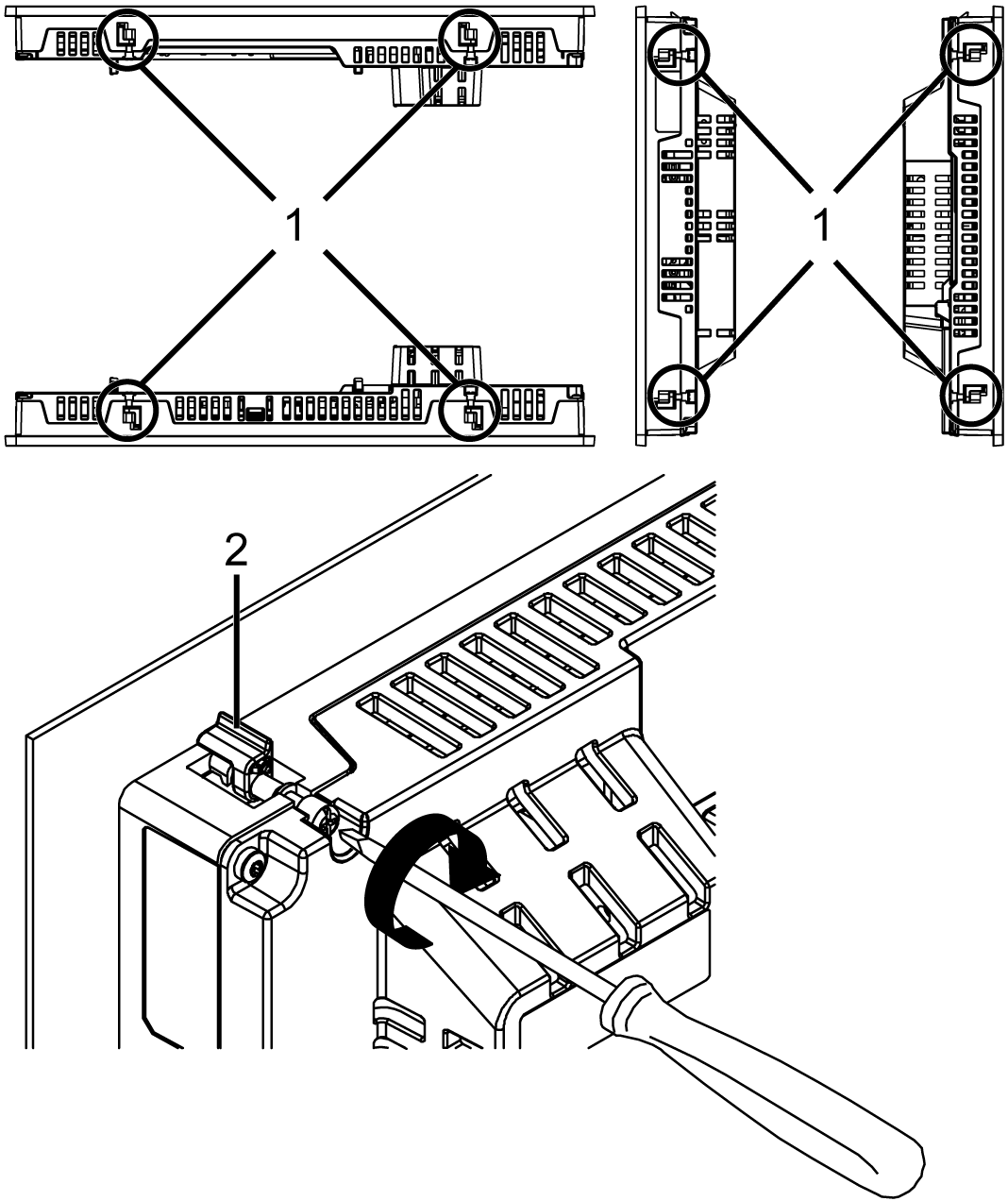

십자 드라이버를 사용하여 패스너의 나사(상단, 하단, 왼쪽 및 오른쪽)를 시계 방향으로 조금씩 조인 다음 모든 나사가 완전히 조여질 때까지 대각선에 위치한 나사끼리 교대로 조이십시오. 설치용 패스너의 L자 부분(아래 그림의 2)이 완전히 수직인지 확인하십시오. 필요한 토크는 0.7 N•m (6.2 lb-in) 입니다.

주의:

  • 디스플레이 모듈이 제대로 장착되지 않으면 떨어질 수 있습니다.

  • 패널이 두꺼운 경우(약 5 mm [0.2 in]), 설치용 패스너의 L자 부분을 수직으로 세우기 어려울 수 있습니다. 이 경우 나사를 조이면서 전면 디스플레이 모듈을 누르십시오.

1 설치 패스너

2 설치 패스너의 L자 부분

설치용 패스너 개수

15인치 이상 모델:

  • 상단 - 2, 하단 - 2, 오른쪽 - 2, 왼쪽 - 2

12인치 이하 모델:

  • 상단 - 2, 하단 - 2, 오른쪽 - 없음, 왼쪽 - 없음
주의 사항
장비 손상
파스너 나사를 조일 때 0.7 N•m (6.2 lb-in)보다 높은 토크를 가하지 마십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
