SP5000X-MM01-KO_05

패널에서 제거하기

위험
감전, 폭발 또는 아크 플래시 위험성 시스템에서 커버나 요소를 제거하기 전, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오. 제품을 설치하거나 제거하기 전에 이 제품과 전원 공급장치 모두에서 전원 케이블을 분리하십시오. 지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오. 이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

위험

감전, 폭발 또는 아크 플래시 위험성

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

주의
상해 위험 이 제품을 패널에서 제거할 때 떨어뜨리지 마십시오. 파스너를 제거한 후에 이 제품을 제자리에 고정하십시오. 양손을 사용하십시오. 낙하 방지 잠금장치를 미는 동안 손가락을 다치지 않도록 주의하십시오. 이러한 지침을 따르지 않을 경우 부상 또는 장비 손상이 초래될 수 있습니다.

주의 사항
장비 손상 손상을 방지하기 위해 낙하 방지 잠금장치를 누르면서 잠금장치가 패널에 접촉되지 않도록 하여 제품을 제거하십시오. 이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

주의 사항
장비 손상 이 제품이 세로로 장착되었을 때는 먼저 패널에서 디스플레이 모듈을 제거하고 박스 모듈을 디스플레이 모듈에서 분리하십시오. 나사 패스너를 설치하거나 제거 할 때 패널 컷아웃에 이 제품이 안정적으로 놓여있도록 하십시오. 이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

주의 사항

장비 손상

이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

단계	동작
1	십자 드라이버를 사용하여 패스너의 나사(상단, 하단, 왼쪽 및 오른쪽)를 시계 반대 방향으로 조금씩 푼 다음 모든 나사가 완전히 풀릴 때까지 대각선에 위치한 나사끼리 교대로 푸십시오. 1 후면 주의: 사용 모델에 해당되는 설치용 패스너 개수는 패널에 설치하기의 5단계에 있는 설치용 패스너 개수를 참조하십시오. 패널이 두꺼운 경우(약 5 mm [0.2 in]), 설치용 패스너의 L자 부분을 수직으로 세우기 어려울 수 있습니다. 이 경우 나사를 풀면서 전면 디스플레이 모듈을 누르십시오.
2	드라이버와 같은 공구로 디스플레이 모듈 상단의 낙하 방지 잠금장치를 누른 상태로 패널에서 디스플레이 모듈을 천천히 분리하십시오. 1 패널 2 전면

단계

동작

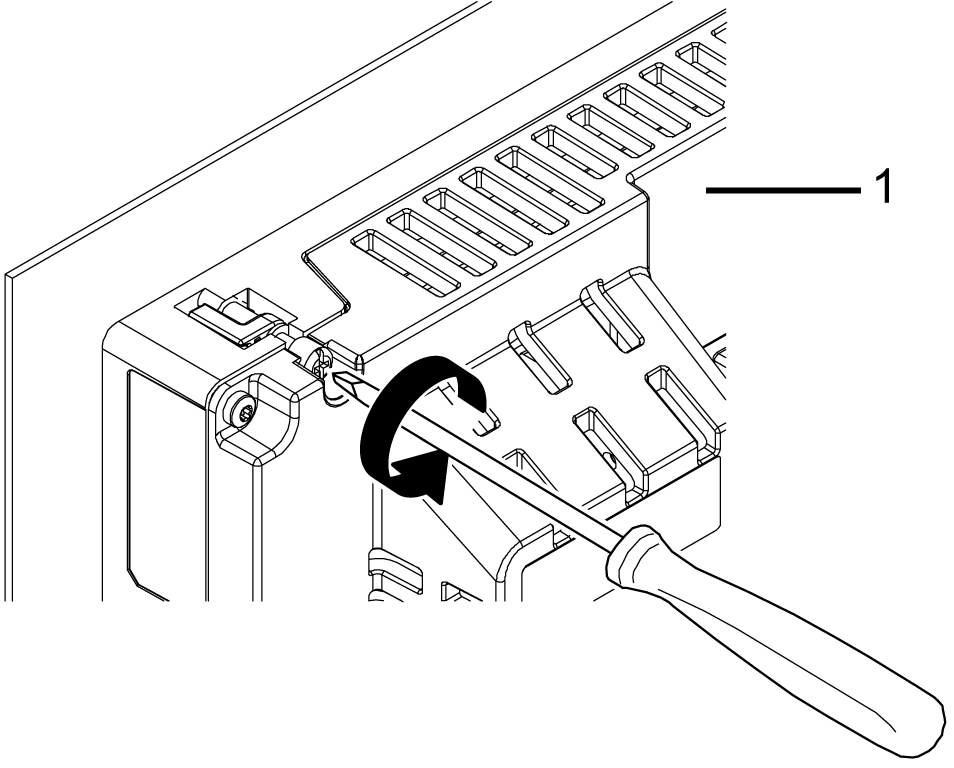

십자 드라이버를 사용하여 패스너의 나사(상단, 하단, 왼쪽 및 오른쪽)를 시계 반대 방향으로 조금씩 푼 다음 모든 나사가 완전히 풀릴 때까지 대각선에 위치한 나사끼리 교대로 푸십시오.

1 후면

주의:

사용 모델에 해당되는 설치용 패스너 개수는 패널에 설치하기의 5단계에 있는 설치용 패스너 개수를 참조하십시오.
패널이 두꺼운 경우(약 5 mm [0.2 in]), 설치용 패스너의 L자 부분을 수직으로 세우기 어려울 수 있습니다. 이 경우 나사를 풀면서 전면 디스플레이 모듈을 누르십시오.

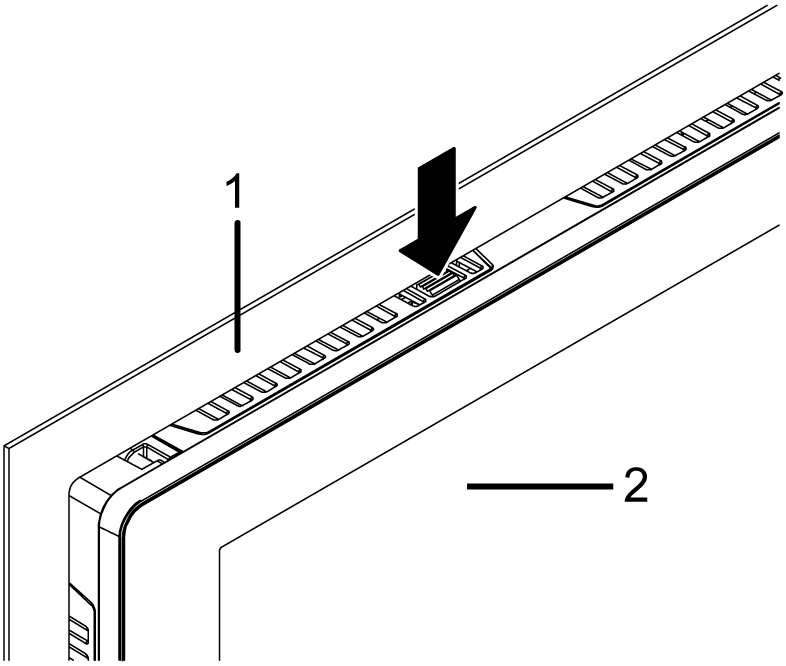

드라이버와 같은 공구로 디스플레이 모듈 상단의 낙하 방지 잠금장치를 누른 상태로 패널에서 디스플레이 모듈을 천천히 분리하십시오.

1 패널

2 전면
