DC 전원 코드 연결하기
 위험 |
|---|
|
감전, 폭발 또는
아크 플래시 위험성
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
-
SG (신호 접지) 및 FG (기능 접지) 단자는 이 제품에 내부적으로 연결되어 있습니다.
-
FG 단자가 연결되었을 때는 반드시 전선이 접지되도록 하십시오. 이 제품을 접지하지 않으면 과도한 전자파 장해(EMI)를 초래할 수 있습니다.
DC 전원 코드 준비
-
접지선의 게이지가 전원선과 같거나 더 무거운지 확인하십시오.
-
전원공급장치의 전원 코드에는 알루미늄 전선을 사용하지 마십시오.
-
단자 단락의 가능성을 예방하기 위해 절연대가 있는 핀 단자를 사용하십시오.
-
개별 전선의 끝이 제대로 꼬여있지 않으면 합선을 일으킬 수 있습니다.
-
도체 유형은 단선이나 연선입니다.
-
75 °C (167 °F) 이상용 정격 구리 전선을 사용하십시오.
|
전원 코드 직경 |
0.75...2.5 mm2 (18...13 AWG)*1 |
|
도체 유형 |
단선 또는 연선 |
|
도체 길이 |
|
|
권장 드라이버*2 |
SZS 0.6x3.5 (1205053) |
|
권장 핀 단자*2 |
3201288 AI 0,75-10 GY 3200182 AI 1 -10 RD 3200195 AI 1,5 -10 BK 3202533 AI 2,5 -10 BU |
|
권장 핀 단자 압착 공구*2 |
CRIMPFOX 6 |
*1 UL 호환성을 확보하려면 AWG 14 또는 AWG 13을 사용하십시오.
*2 Phoenix Contact에서 제조합니다.
DC 전원공급장치 커넥터 사양: 스프링 클램프 단자판

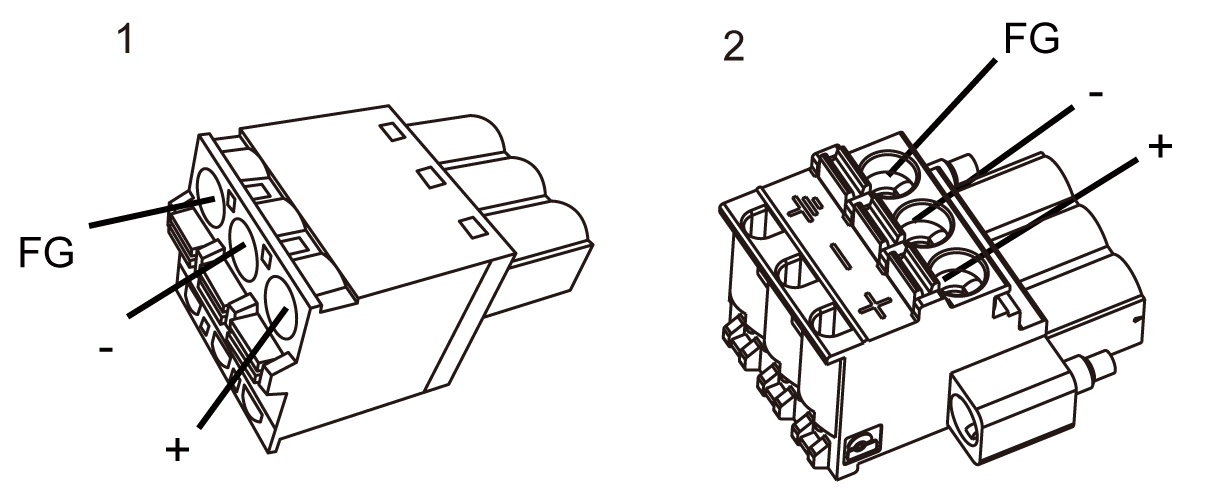

SP-5490WA 을 제외한 모델은 직각형 전원 커넥터와 함께 제공되며 SP-5490WA 는 직선형 전원 커넥터와 함께 제공됩니다.
1 직선형: PFXZCBCNDC1 (프로페이스 제조)
2 직각형: PFXZCHCNDC3 (프로페이스 제조)
|
연결 |
전선 |
|---|---|
|
+ |
12...24 Vdc |
|
- |
0 Vdc |
|
FG |
패널 섀시에 연결된 접지된 단자. |
DC 전원 코드 연결 방법
|
단계 |
동작 |
|---|---|
|
1 |
전원 코드가 전원공급장치에 연결되지 않았는지 확인합니다. |
|
2 |
정격 전압을 확인한 후 DC 전원공급장치 커넥터에서 “DC24V” 스티커를 뗍니다. |
|
3 |
전원 케이블의 각 전선을 핀 단자에 연결합니다. |
|
4 |
작고 납작한 드라이버로 개방 버튼을 눌러 원하는 핀 구멍을 엽니다. |
|
5 |
각 전원 코드 전선을 해당하는 구멍에 삽입합니다. 개방 버튼을 해제하여 전선을 제자리에 고정합니다.

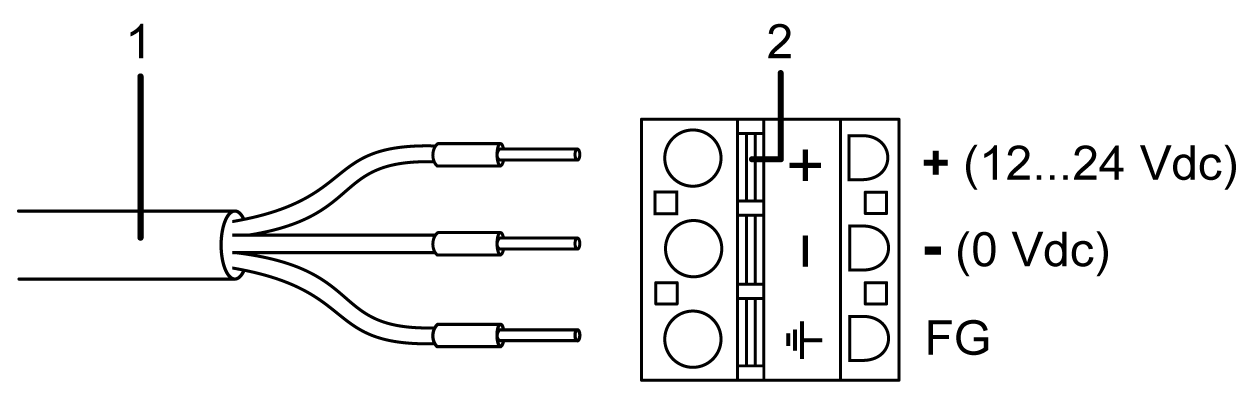

1 전원 코드 2 개방 버튼 연선을 사용할 때는 인접한 전선과 합선되지 않도록 하십시오. |
|
6 |
세 개의 전원 코드선을 모두 삽입한 후 DC 전원공급장치 커넥터를 이 제품의 전원 커넥터에 삽입합니다. |
|
7 |
고정 가능한 나사가 포함된 DC 전원 커넥터를 사용하는 경우, 일자형 스크루드라이버를 사용하여 커넥터의 양쪽에 나사를 고정합니다. 필요한 토크는 0.5 N•m (4.4 lb-in) 입니다. |
-
전선을 전원 압착 핀에 직접 납땜하지 마십시오.
-
전선이 FG 단자에 제대로 삽입되지 않은 경우 터치하더라도 정상적으로 응답하지 않을 수 있습니다.
