USB クランプ mini-B (1ポート)

概要

USB デバイスを使用する場合、シュナイダーエレクトリック製 USB (mini-B) ケーブル抜け防止クランプ (型式: ZC9USCLMB1) を USB インターフェイスに取り付けることで、USB ケーブルの接続が外れるのを防ぐことができます。

危険
爆発のおそれ
  • 電源と入出力 (I/O) の配線が Class I、 Division 2 の配線方法に従って行なわれているか確認してください。
  • Class I、Division 2 への適合性を損なうおそれがあるので代替部品は使用しないでください。
  • USB インターフェイスを使用する前に、USB ケーブルが USB クランプを使って固定されているか確認してください。
  • 本製品にコネクターを取り付ける場合、または 本製品からコネクターを取り外す場合は、その前に給電を止めてください。
  • USB (mini-B) インターフェイスはメンテナンスやデバイス設定時の一時的な接続でのみ使用してください。
  • USB (mini-B) インターフェイスは危険区域で使用しないでください。
上記の指示に従わないと、死亡または重傷を負うことになります。

USB クランプの取り付け

手順

手順内容

1

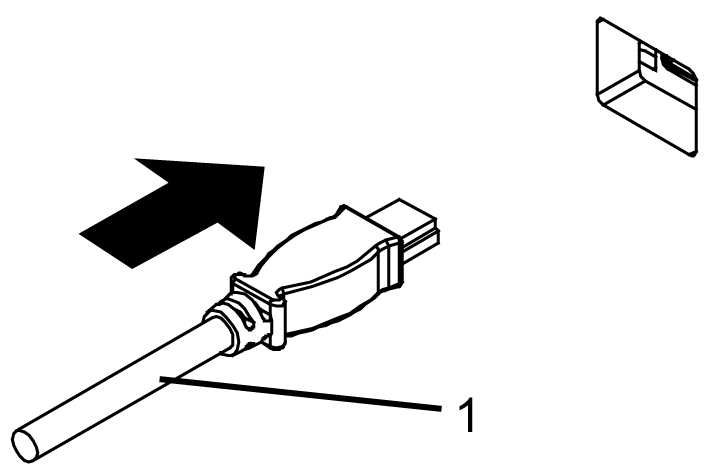

USB ケーブルを USB (mini-B) インターフェイスに差し込みます。

1 USB ケーブル

2

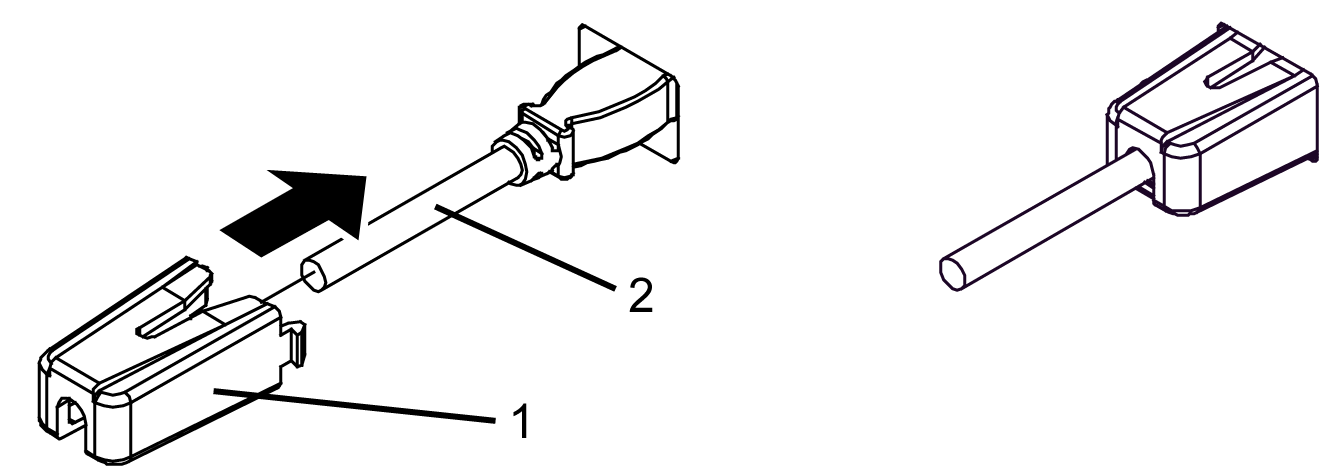

USBクランプを取り付けてUSBケーブルを固定します。USB ホルダーをUSB (mini-B) インターフェイスに差し込みます。

1 USB クランプ

2 USB ケーブル

USB クランプの取り外し

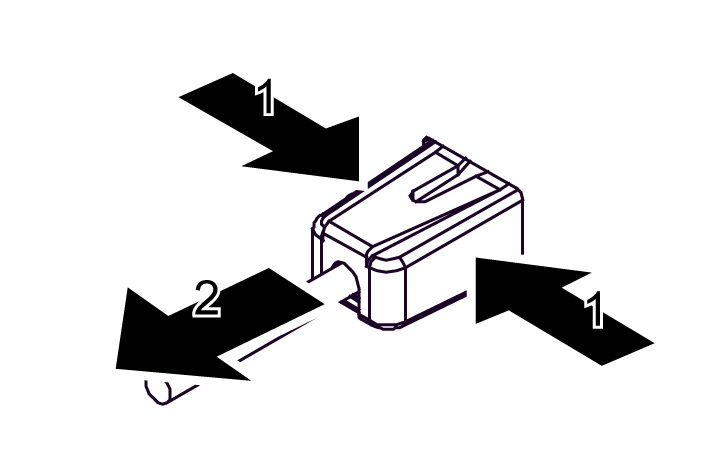

USBクランプのタブを押し下げてUSBクランプを取り外します。
